佛山供应馈线低压开关柜gck抽屉式双电源自动切换

用途与特点：

    本系列低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，  适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，工作电压至660V，工 作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换、分配、控制之用。

    本系列产品具有分断能力高，动热稳定性好，结构***、合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观、防护等级高，***，维护方便等优点。

本产品符合1EC439、NEMAICS2—322标准，也符合GB7251·1《低压成套开关设备和控制设备**部分：型式试验和部分型式试验成套设备》**标准和 ZBK36001《低压抽出式成套开关设备》专业标准。

结构特征：

本系列产品的基本柜架为部分焊接半组合装配结构，柜体的结构件通过螺钉紧固互相连接成基本框架，再按需要加上门，档板、隔板、抽屉，安装支架以及母线和电器组件等，组装成一台完整的开关柜。

●在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置，从而***了抽屉柜与固定式柜体能够并排使用。

●母线系统：柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用镀锌板和透明有机玻璃板封闭，内部用隔板限制电弧扩散。中性母线设置在柜顶的前部，保护母线(PE)设置在柜底部，并与柜体的隔板、门相连，从而***了接地连续性。

●在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

●柜体外壳防护等级为IP40。

主要技术参数：

 　　额定绝缘电压：交流660V，交流1000V  额定工作电压：交流 380 V ，交流660 V  额定频率：50Hz  水平母线额定电流：1250~4000A  垂直母线额定电流：1000A  馈电电路电流：2500A  抽屉回路电流：500A  控制电机**容量：320KW  水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA  水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA  垂直母线峰值耐受电流(0.1S）：63 KA、105 KA  垂直母线短时耐受电流（1S）：30 KA、50 KA  额定工频耐受电压（1min）：2500V  二次工频耐受电压（1min）：2500V  防护等级：IP30、IP40  外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200

柜体外形尺寸（不含门） 2200mm*600mm*800/1000mm(高*宽*深） 2200mm*800mm*800/1000mm(高*宽*深） 2200mm*1000mm*800/1000mm（高*宽*深）

使用环境条件：

●海拔高度不超过2000m。

●周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低-5℃。

●大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，列如+20℃时为90％。

●没有火灾**危险，严重污染，化学腐蚀及剧烈震动的场所。

●与垂直面倾斜不超过5°。

●本产品适合以下温度运输储存：-25℃~55℃，在短时间内(不超过24h)不超过+70℃。

●如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

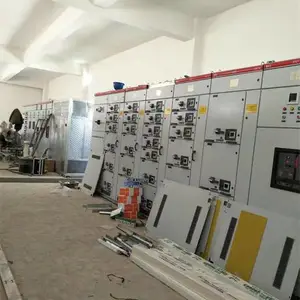

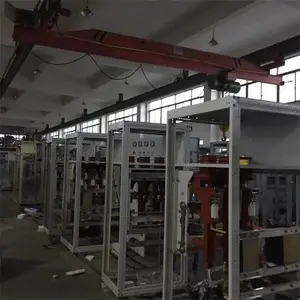

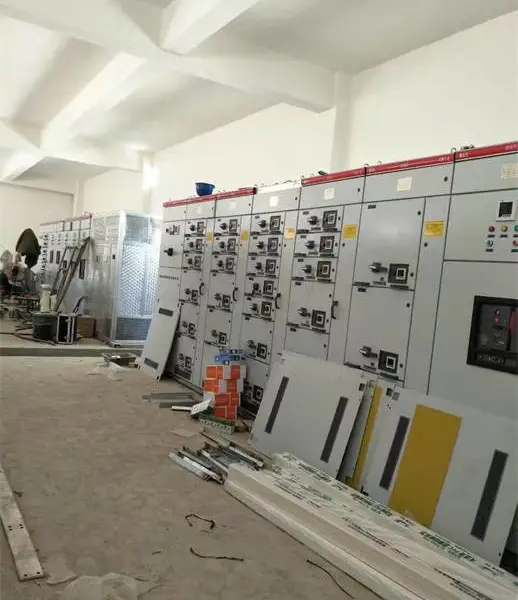

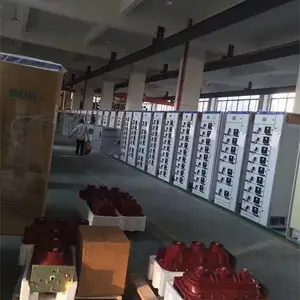

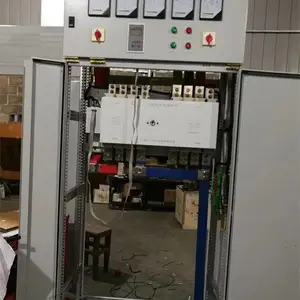

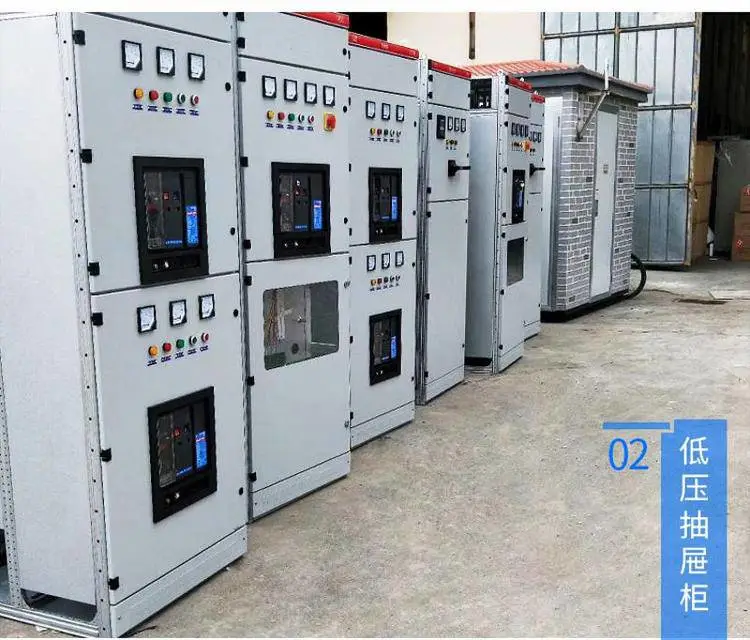

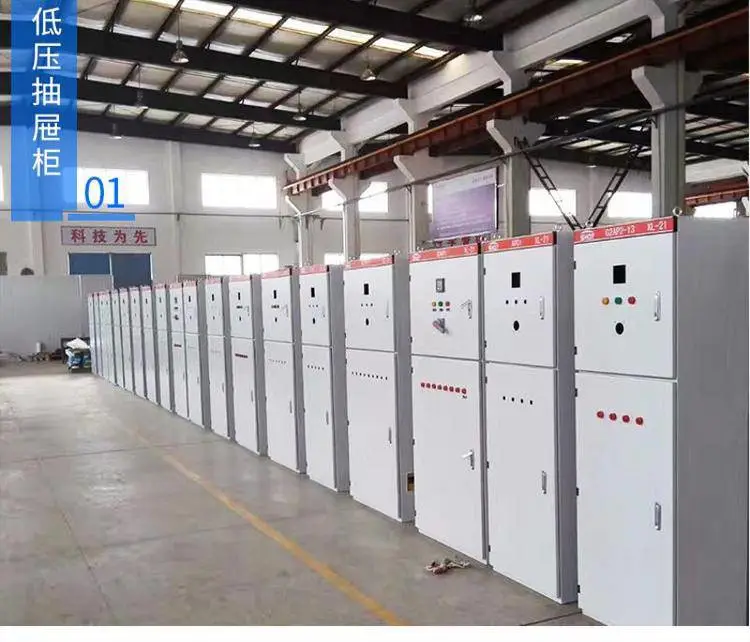

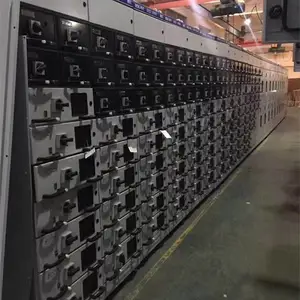

GCJK配电柜产品展示
