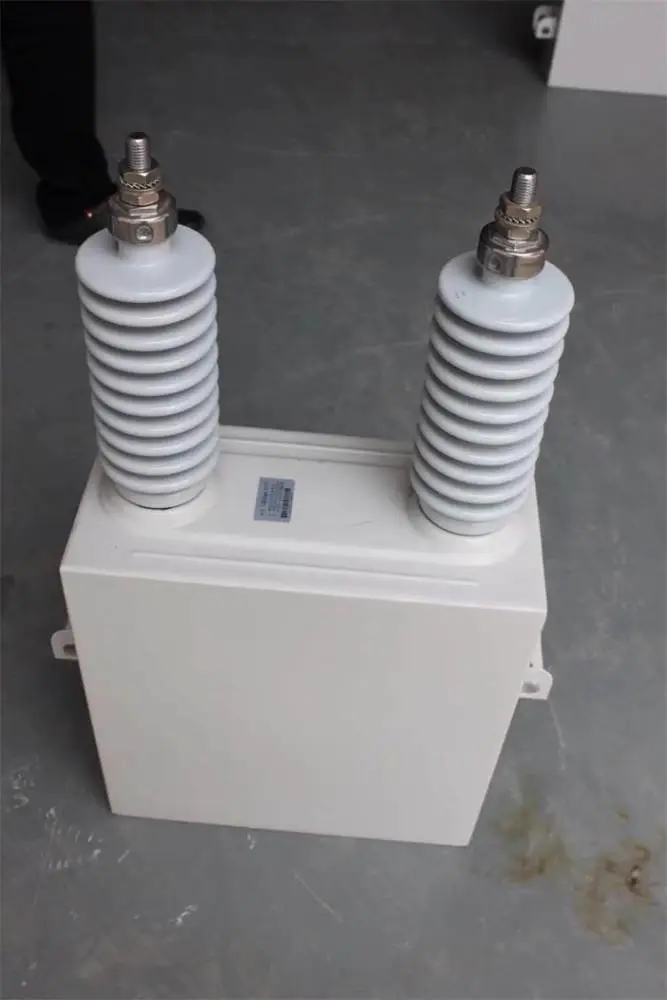

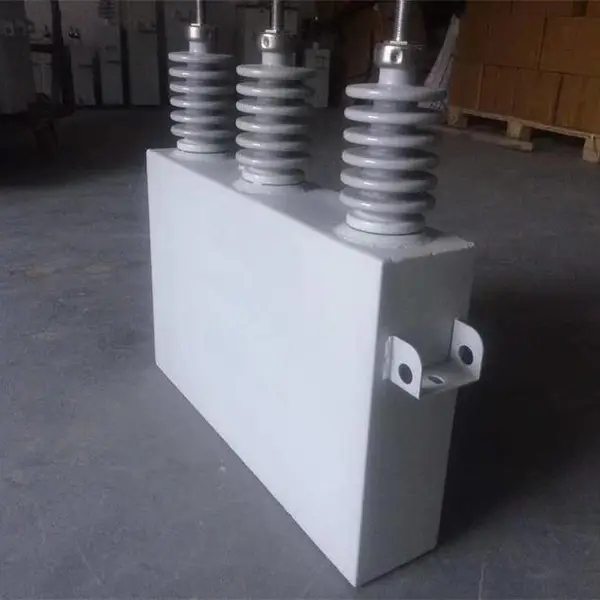

高压并联电力补偿器BAM BWF BFF BFM11/3-150-1W 单相电力电容器

1、用途范围

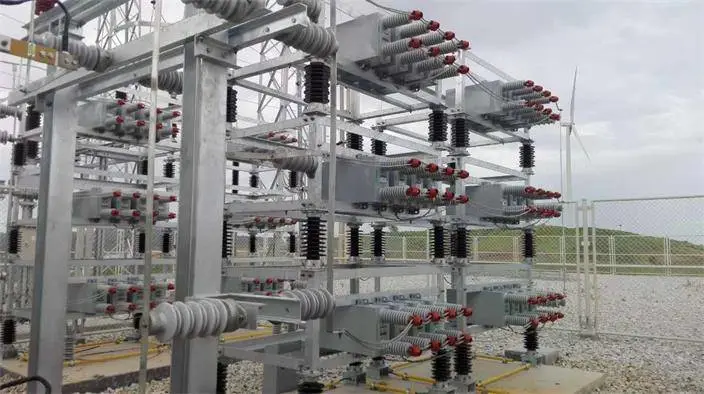

   高压并联电容器适用于并联在工频交流电力系统中,用于补偿电力系统感性负荷无功功率,以提高功率因数,改善电压质量,降低线路损耗,提高系统或变压器的有功输出。

2、执行标准

GB/T11024-2001《标称电压1kv以上交流电力系统用并联电容器》

IEC60871-1

3、产品型号及含义（举例说明）

如：BAM11/√3-100-1W

表示：全膜浸苄基甲苯介质的高压并联电容器，额定电压为11/√3kv，额定容量100kvr，单相，户外型。

4、产品特点

4.1套管：采用冷压式，防污型套管，爬电比距不小于31mm/kv。

4.2内熔丝保护。

4.3液体介质：采用***苄基甲苯，该液体具有优异的低温性能和局部放电性能

4.4主绝缘曹勇复合绝缘结构，在***优良的电气性能的同时，又具有一定的机械强度，***了电容器装置对地绝缘在无保护的情况下***可靠。

4.5良好的密封性能：年渗漏率小于0.1%，通过全自动氩弧焊接、煤油试漏、真空试漏、热老炼等措施，***了电容器的密封性能。

5、技术参数及性能指标

5.1额定电压：6.6/√3，7.2/√3，11/√3，12/√3，11/2√3，12/2√3，11，12，11/2，12/2，21kv

5.2额定频率：50Hz

5.3额定容量：100，200，334，400，417，500，600，625，667kvar

5.4损失角正切值：tanδ不大于0.0003

5.5相数：单相

5.6绝缘水平：42/75kv；68/125kv

5.7放电电阻：电容器内部带有放电电阻，从电网断开后，端子上的电压在5min内由√2Un降到50V以下

5.8电容偏差：0~+10%

6、使用条件

6.1户内、户外均可安装

6.2安装地点海拔高度一般不超过2000米

6.3温度类别：-40/D，污秽等级：1V级

6.4周围不含有对金属有严重腐蚀性的气体或者蒸汽

6.5无强烈的机械震动

6.6无爆炸易燃危险品

6.7特殊要求可以定制
