| 产品特性：采集模块 | 是否进口：否 | 产地：北京 |
| 加工定制：是 | 型号：KL-N4118-20mA-485 | 品牌：昆仑海岸 |
| 使用范围：对输入信号转换成网络信号 | 精度等级：0.1％ | 输入端：8路0-20mA |
| 输出端：RS485 | 电源及功耗：0.8W | 安装方式：卡轨式 |
| 外形尺寸：长×宽×高：121mm×70mm×26mm | 通讯协议：Modbus RTU | 通讯周期：100ms |
| 产品重量：100g |
1 产品介绍
1.1? 产品简介
KL-N411x、KL-N412x 系列产品是集采集、通讯为一体的模拟量采集模块，可采集 0-20mA、0-10mA、0-10V、0-5V 的直流信号， 通讯可选 RS-232 或 RS-485?接口。 关键器件均选用高精度器件， ***了模块的高精度和良好的线性； 在电源、 通讯以及输入部分均做了完备的保护措施，使得模块在应用中更加安全、稳定；产品协议为 Modbus RTU 通讯协议，使模块具有良好的通用性。模块结构设计合理，便于现场安装和调试,适用于传感器信号的采集及与上位机之间的通讯传输，可满足构建不同行业的监控系统的需求。
1.2? 外观说明
模块尺寸：长×宽×高：121mm×70mm×26mm

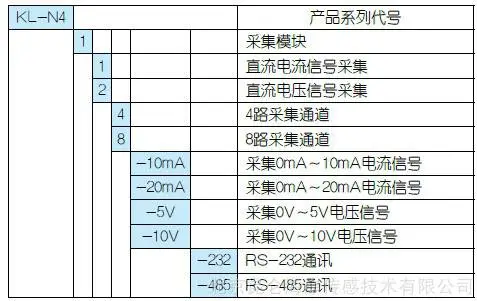

1.3? 型号说明
KL-N4? 产品系列代号
1? 采集模块
1? 直流电流信号采集
2? 直流电压信号采集
4? 4 路采集通道
8? 8 路采集通道
- 10mA? 采集 0-10mA 电流信号
- 20mA? 采集 0-20mA 电流信号
- 5V? 采集 0-5V 电压信号
- 10V? 采集 0-10V 电压信号
- 232? RS-232 通讯
- 485? RS-485 通讯
选型举例：KL-N4118-20mA-232?
8 路直流电流采集，信号采集范围为 0-20mA，RS-232 串口通讯。

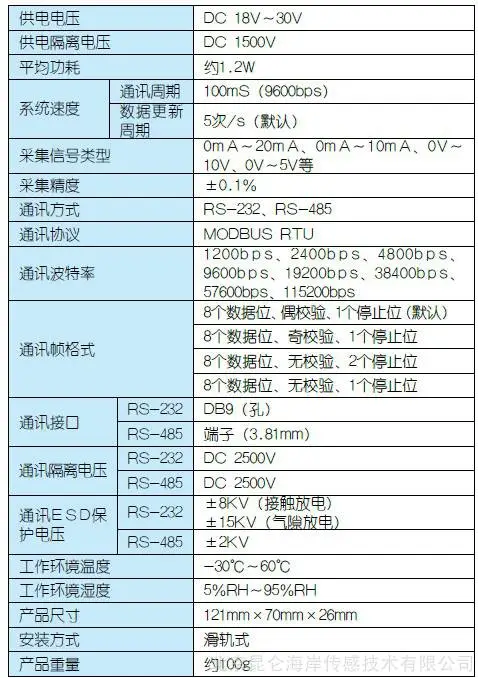

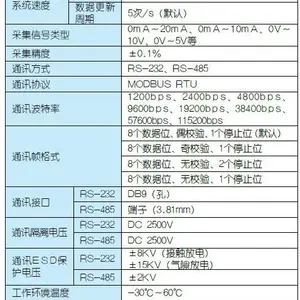

1.4 技术参数
技术参数表
供电电压 DC 18V~30V?
供电隔离电压 DC 1500V?
平均功耗 约 1.2W?
通讯周期 100mS(9600bps) 系统速度 数据更新周期 5 次/秒（默认）
采集信号类型 0-20mA、0-10mA、0-10V、0-5V 等
采集精度 ±0.1%
通讯方式 RS-232、RS-485?
通讯协议 Modbus RTU?
通讯波特率 1200bps、2400bps、4800bps、9600bps、
19200bps、38400bps、57600bps、115200bps 8 个数据位、偶校验、1 个停止位（默认）
8 个数据位、奇校验、1 个停止位
8 个数据位、无校验、2 个停止位 通讯帧格式
8 个数据位、无校验、1 个停止位
RS-232? DB9(孔) 通讯接口 RS-485? 端子(3.81mm) RS-232? DC 2500V? 通讯隔离电压 RS-485? DC 2500V?
RS-232?
±8KV?(接触放电) ±15KV?(气隙放电) 通讯 ESD 保护
电压 RS-485? ±2KV?
工作环境温度 -30℃~60?℃
工作环境湿度 5~95％RH?
产品尺寸 121mm×70mm×26mm?
安装方式 滑轨式
产品重量 约100g
昆仑海岸电流输入信号采集模块KL-N4118-20mA-485
2 使用说明
2.1 标准配件
如上图所示，请检查包装盒内模块及相关配件是否齐全。
2.2 产品安装
本产品采用滑轨式安装，先用安装螺钉将模块与安装背板固定好，再将其滑
入安装导轨内即可。
2.3 指示灯及按键说明
在模块的中部有一个电源指示灯，当指示灯是红色时表明模块工作正常。
在模块的右下部有一个针孔按键，其功能为恢复出厂默认参数。持续按住按
键 2 秒钟然后松开，同时通讯指示灯变为橙色，模块的参数变为出厂默认参数，
即模块地址为 0x01； 通讯波特率为 9600bps； 通讯帧格式为 8 个数据位、 偶校验、
1 个停止位。
安装背板
接线端子
产品光盘
安装螺钉 合格证
采集模块
6
2.4 端子定义及接线说明
本产品提供 RS-232 或 RS-485 两种通讯方式，RS-232 通讯采用 DB9 通讯端
子；RS-485 通讯采用 3.81mm 间距的绿色端子。 各端子定义如图所示：
变送器接线说明：
a、两线制接线：
POW+? ：供电正； POW- ：供电负；
模块供电范围是?DC?18V-30V，标准供电为?24V?
A+? ：RS-485?通讯正； B- ：RS-485?通讯负；
TGND：通讯隔离地；
DB9?为?RS-232?通讯端子， 2：RS-232?发送； 3：RS-232?接受； 5：通讯隔离地
其余的引脚都为空。
采集端
Ain1~Ain8：模拟量信号端子；
GND：模拟量信号地。
24V+?
24V-
供电+?
信号线
直流电源 变送器 KL-N4000?
b、三线制接线：
c、四线制接线：
注意：由于本产品的供电部分采用了隔离技术，即 POW-和 GND 间隔离，所以
请勿使用同一电源为本产品和变送器同时供电，以防止 POW-和 GND 短接。
昆仑海岸电流输入信号采集模块KL-N4118-20mA-485
2.5? 参数设置及通讯指令说明
使用前需根据现场需要对产品的相关参数进行设置。 本产品需要设置的参数
有设备地址、通讯波特率、通讯帧格式等等，其中出厂默认的设备地址为 0x01、 通讯波特率为 9600bps、通讯帧格式为 8 个数据位、偶校验、1 个停止位。
注意：采集滤波参数默认为 20，再无特殊情况下请勿修改，采集滤波参数 t?
调小可提高采集值更新速度但会导致采集数据不稳；反之亦然。
本产品采用的是 Modbus RTU 协议，具体通讯协议请参见附件 A。
24V+?
24V-
供电+?
信号线
供电-
直流电源 变送器 KL-N4000?
24V+?
24V-
供电+?
信号+?
信号- 供电-
直流电源 变送器 KL-N4000
