| 品牌:汗越阀门 | 材质:不锈钢 | 型号:Y43X-16P |
| 连接形式:法兰 | 适用介质:水 | 3C阀门类别:工业 |
| 公称通径:100 | 结构形式:活塞式 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 | 流动方向:单向 |
| 驱动方式:水力控制 | 零部件及配件:阀体 | 形态:直通式 |
| 类型(通道位置):直角式 | 规格:100mm | 是否跨境货源:否 |

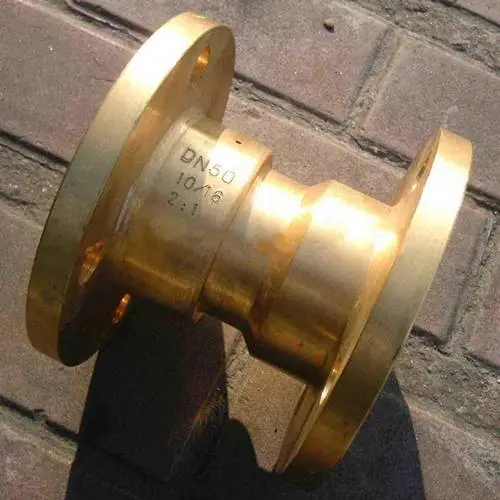

一、Y43X固定比例式减压阀产品概述
Y43X固定比例式减压阀主要由阀体、阀盖、缸套和活塞等部件组成,其阀体两端有用于连接的法兰或螺纹接口,可与管道或管道配件、附件直接连接。该阀活塞是活动部件,在阀体内作直线运动,活塞后端受水面为活塞前端受水面的整数倍,因而阀后压力与阀前压力之比,按面积定比例降低。本产品材料一般选用铸铁、铸钢、铸铜或不锈钢等,采用铸铁或铸钢时,为便於活塞能灵活运行,在铸件内壁衬铜。
我厂生产的Y43X分体型比例式减压阀减压比是固定的,可按2:1、3:1、4:1、5:1、3:2、5:2、4:3等,亦可根据用户的要求设计特殊的减压比。
二、Y43X固定比例式减压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
2 | 阀 盖 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
3 | 阀 座 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
4 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
5 | 缸 套 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
三、Y43X固定比例式减压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
压力误差 | ≤8% | ||
最小开启压力 | 减压比2:1时为0.2MPa;减压比3:1时为0.3MPa。 | ||
设计制造 | GB/T 21386-2008比例式减压阀 | ||
法兰标准 | GB/T 17241.6、GB/T 15530.1、JB/T 79、GB/T 9113.1、HG/T 20592等 | ||
检验试验 | GB/T 21386-2008 比例式减压阀 | ||
适用介质 | 水或物理性质类似于水的介质 | ||
工作温度 | 0℃~100℃ | ||
四、Y43X固定比例式减压阀主要外型尺寸表
尊敬的用户!如果你需订购我厂比例式减压阀产品,咨询时烦请说明公称压力、进出口压力、公称通径、阀体材质、使用介质及法兰标准等,本产品根据减压比不同,最小开启压力应不大于0.04MPa。更多相关产品请浏览:
