1.概述：

改进型GCS是在标准GCS基础上改进研制的产品。适用于发电、输电、配电、电能转换和电能消耗设备的控制。符合标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及IEC439。

2.结构说明:

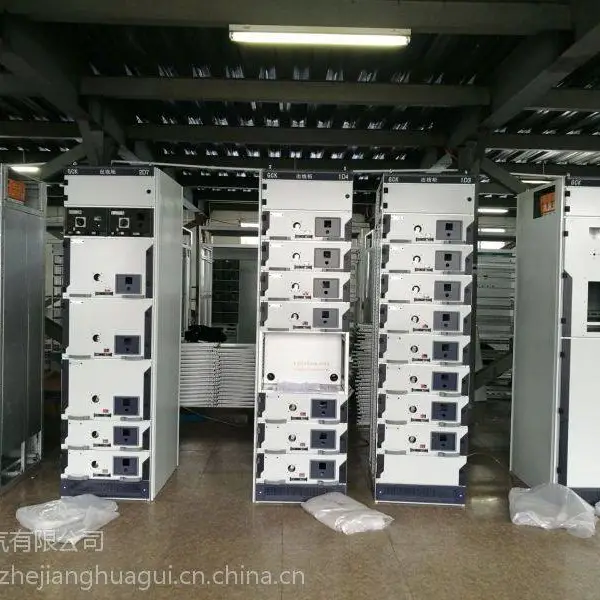

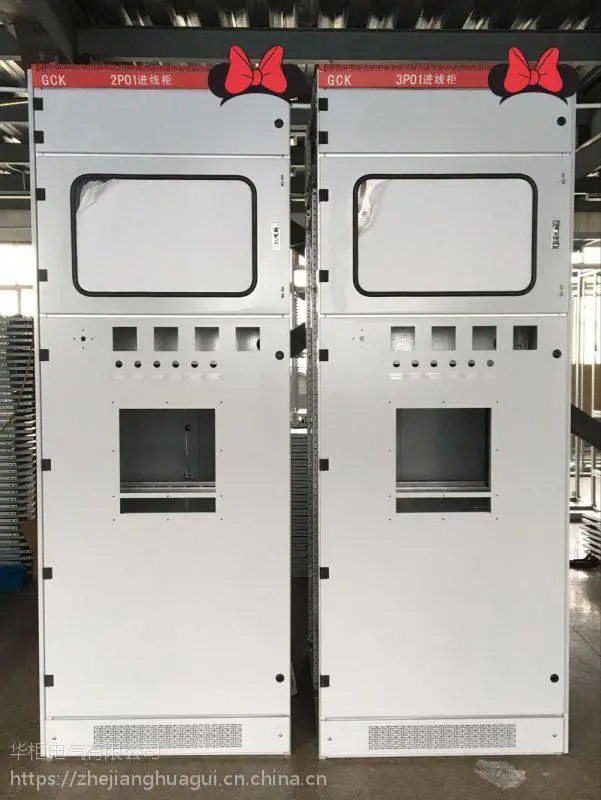

柜体基本结构由KS型材组装而成，标准模数E=20MM，柜体经酸洗磷化后静电喷涂。内部隔板、抽屉镀锌钝化处理。各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现可靠，安装、检测、维修便捷并降低生产。柜体防护等级IP3X-4X。

3.使用条件:

1 周围空气温度不高于+40°C，不低于-5°C。24小时内平均温度不得高于+35°C。 超过时，需根据实际情况降容运行。

2 户内使用，使用地点地海拔高度不得超过2000m。

3 周围空气相对湿度在温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度：如+20°C是为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4.装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。

5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
