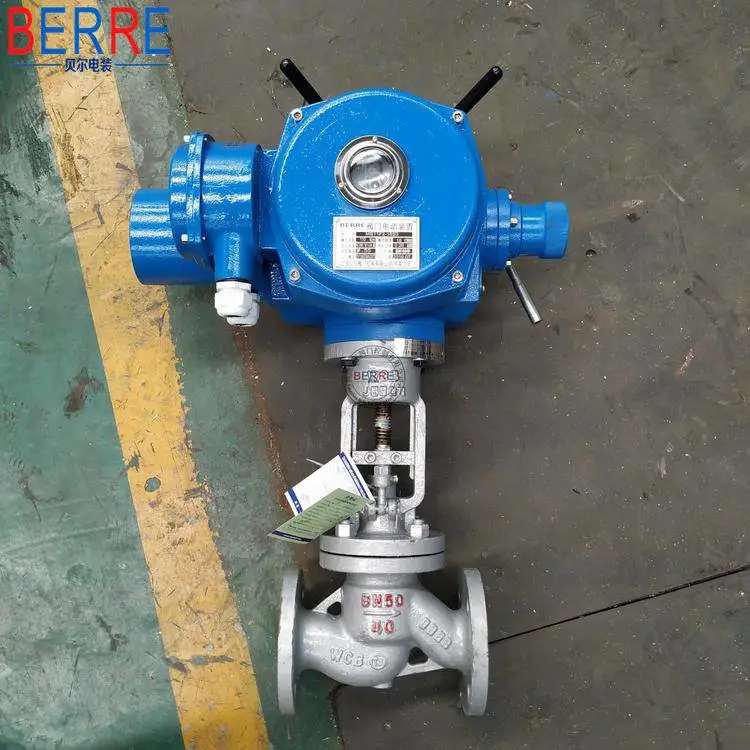

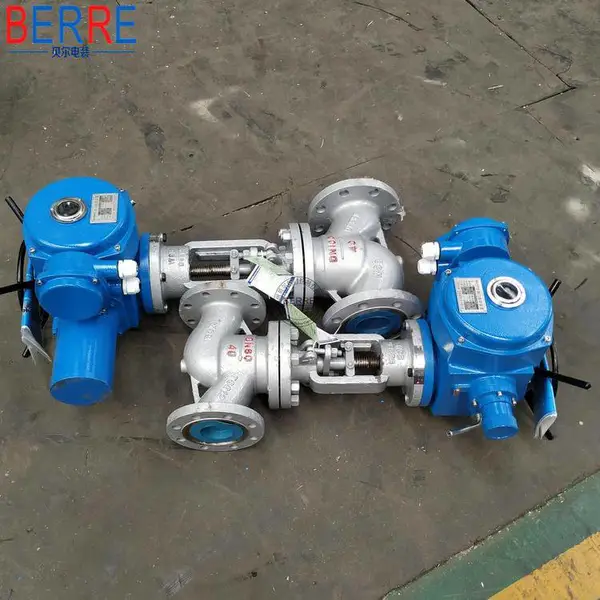

J941H-25 DN40|50|65|80电动碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的截止采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

J941H-25 DN40|50|65|80电动碳钢截止阀结构设计、特点及用途：

1．阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。

2．阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的电动碳钢截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。

3．阀杆设计：采用整体锻造工艺制成，按照标准要求确定***小直径。

阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。

4．电动碳钢截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。

5．上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。

J941H-25 DN40|50|65|80电动碳钢截止阀工作环境和主要技术参数：

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50HZ、60HZ）；

单相220V、110V（50HZ、60HZ）

环境温度：-20~+60℃（特殊订货-40~+80℃）

相对湿度：≤95%（25℃时）。

防护类型：户外型，用于无易燃、易爆和无腐蚀性介质的场所

防护等级：IP55（特殊订货IP65、IP67）

工作制：短时10分钟（特殊订货30分钟）

J941H-25 DN40|50|65|80电动碳钢截止阀特点：

1、设计***、系列***：智能型、开关式、各类信号输出型等能满足各类自动化控制的需求。

2、体积小巧、美观大方：外壳采用铝合金压铸，线条流畅，体积和重量仅相当于同类产品的35%。

3、结构合理、通用性强：电机直装、一体化输出、智能控制模块集成于电动执行器内，可适应各种配套功能的需要。

4、多种电源、多种速度：可满足多种工况的需求。

5、多种保护、使用方便：过热保护、过载保护、双重限位。免加油、防尘、防水、防锈、可任意角度安装。

J941H-25 DN40|50|65|80电动碳钢截止阀执行标准：

J941H-25 DN40|50|65|80电动碳钢截止阀试验压力：

J941H-25 DN40|50|65|80电动碳钢截止阀***范围

J941H-25 DN40|50|65|80电动碳钢截止阀优点：

1、在开启和关闭过程中，由于阀瓣与阀体密封面间的磨擦力比闸阀小，因而***。

2、开启高度一般仅为阀座通道的1/4，因此比闸阀小得多；

3、通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。

4、由于其填料一般为石棉与石墨的混合物，故耐温等级较高。一般蒸汽阀门都用截止阀。
