一、主要特点
1、CPU系统模块独立设计，支持2种CPU系统：Intel 486 CPU系统和80386EXCPU系统。标配Intel 486 CPU系统。有机玻璃面板保护。
2、常用基础实验电路采用集成一体化设计，扩展模块通过20芯L_DV总线接入主板。
3、设计有嵌入式双通道虚拟示波器。
4、 配套微机控制技术辅助教学联机软件，与PC通信有USB和以太网络两种方式。
5、汇编语言和C语言支持符号化远程调试，同时支持本机调试，即PC独立调试方式。 6、汇编语言和C语言均采用工程文件组织管理。
7、支持保护模式下的编程实验。
二、详细硬件组成和结构

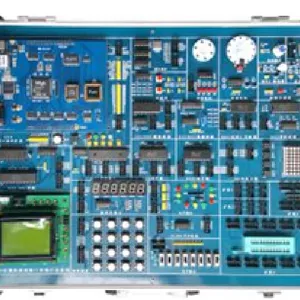

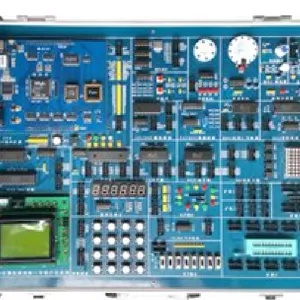

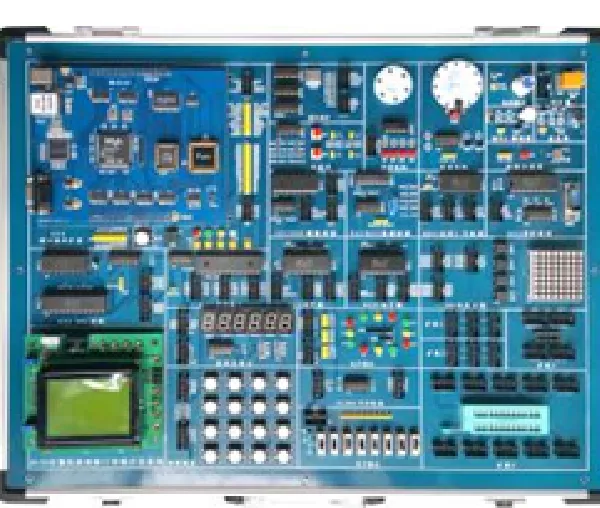

1、实验系统采用CPU核心板和实验模块底板分离设计
2、Intel 486 CPU核心板组成
2.1 CPU基于Intel 486 设计。
2.2 系统主控芯片采用CPLD器件EPM7128S设计。
2.3 系统监控采用256K Flash Memory W29C020设计。
2.4 用户程序和数据存储器采用128K SRAM UT621024设计。
2.5 两种与PC系统通信方式：①用CH395设计的标准USB通信；②用CH395SL设计的以太网通信。
2.6 设计有串行通信接口16C2550B和RS232收发器SP232EEN及其DB9接口。
2.7 总线插座提供32位数据总线、20位地址总线（可扩展为32位地址总线），数据总线支持8/16/32位存储器与I/O操作。
3、80386EX核心板组成(选配）
3.1 CPU基于80386EX设计。
3.2 系统主控芯片采用CPLD器件EPM7032S设计。
3.3 系统监控采用256K Flash Memory W29C020设计。
3.4 用户程序和数据存储器采用128K SRAM UT621024设计。
3.5 两种与PC系统通信方式：①用CH395设计的标准USB通信方式；②用CH395SL设计的以太网通信方式。
3.6 设计有RS232收发器SP232EEN及其DB9接口。
3.7 总线插座提供16位数据总线、20位地址总线（可扩展为32位地址总线），数
据总线支持8/16位存储器与I/O操作。
4. 实验电路主板组成
4.1电源：提供±5V，±12V工作电源。每路均有短路保护自恢复功能。
4.2 信号源：1）2路正负单次脉冲输出。2）8路固定脉冲输出：1MHZ、500KHZ、100KHZ、10KHZ、1KHZ、100HZ、10HZ、1HZ。3）1路0-5V模拟量输出。
4.3人机接口
1）4×4键盘矩阵。
2）8位LED发光管模块。
3）带指示逻辑电平开关12位。
4）带译码的8只高亮LED七段数码显示器。
5）音频信号输入电路，带麦克风
6）音频信号输出电路（带8Ω喇叭、蜂鸣器）
7）继电器接口控制电路。
8）直流电机及控制驱动电路。
9）三相五线步进电机20BY及驱动电路UN2003。
10）LCD12864中文液晶（兼容LCD1602字符型）显示电路。
11）8×8双色点阵显示及其驱动电路。
4.4 接口控制电路和通信实验电路
1）8路8位A/D 0809转换电路。
2）1路8位 D/A0832转换电路。
3）并行I/O接口扩展电路8255。
4）8254/8253定时/计数器接口电路。
5）8251串行口接口电路。
6）8259十六中断控制接口电路。
7）8237A DMA数据传送接口电路。
8）74LS164串并转换电路。
4.5传感器
1）光电传感器：采用ST135，带栅格盘，可以测量电机转速，实现电机闭环控制。
4.6 配置双通道虚拟示波器（选配)
1）真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率。
2）带有实时X-Y示波器：自动同步显示功能。
3）存储功能：存储/栽入/分析历史波型。
4）输入模拟电压信号幅值由软件调整，勿需硬件开关切换。
5）带有幅频/相频特性虚拟示波器。可以保存波型文件，图片文件，方便插入在教学课件中。
4.7 扩展接口
1）扩展部系统总线和20线L_DV总线插座，用于接入外扩模块，开展实验。
2）扩展IC16插座1只，扩展I0插座1只，用于自己设计译码器或辅助逻辑电路等。
5、可以外部扩展的实验模块（选配）
1）16X16点阵显示电路。
2）32位SRAM，由4片8位存储器6116组成。
3）32位开关量输入和输出电路模块。
4）41线LED音频电平显示实验电路。
5）数字标尺显示实验电路。
6）USB总线通信实验电路。
6、实验线路的连接：部信号采用排线连接或单根杜邦线连接，操作简便，连接。
7、机箱：型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
三、软件功能
1、与PC通信可选USB和以太网络两种方式。
2、 PC端集成开发环境软件基于.NET开发，支持Windows XP/7/10的32位和64位系统。
3、 汇编语言和C语言支持符号化远程调试，同时支持本机调试，即PC独立调试方式。 4、 汇编语言和C语言均采用工程文件组织管理。
5、 汇编语言支持多段调试；支持寄存器、变量显示及修改；支持命令行窗口运行DEBUG32调试命令。
6、 汇编语言调试支持INT21H字符和字符串重定向显示功能（2,9号）、支持INT21H的字符和字符串远程键盘输入功能（1,10号），支持D/A虚拟仪器显示功能。
7、汇编语言支持32位保护模式编程实验，内容包括描述符、特权变换、任务切换，8259A硬件中断、异常处理、无分页/分页存储管理等。
8、A86集成开发环境实模式下的调试软件界面
