一、产品介绍：

PCB测试治具主要用于测试检验PCB的治具设备，用来检测空白PCB短路或开路状况用的。测验包含PCB半制品的配备，用来检测半制品功能是否正常，正常后再组装成制品的测试治具。深圳鸿沃科技生产制作的PCB测试治具具有以下这些特点的：

1、被测板的PCB Geber File文件(治具制作选点用)

2、被测板样板:PCB空、实板各1块(注:空板~测试治具制作用,实板~功能调试用,要求为性能完好的实装板)

3、被测板的下针位置原理图或者参考原理图

4、被测板的功能测试要求书

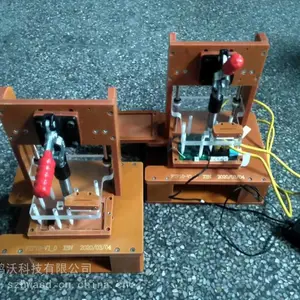

5、其它:在功能测试中需要特别用到的物品(例如:特定的负载、配套设备等)。PCB测试治具 BGA测试治具 FCT测试治具 深圳鸿沃科技

二、制作要点：

1、原材料的选择，制作PCB测试治具我们需要用到亚克力板、定位柱、顶针、卡片、引线等这些材料，在制作PCB测试治具的时候，我们需要根据实际的情况选用适当的材料，。测试架中测试针及相关材料的选用对于测试治具的好坏及成本是非常重要的。

2、结构设计要合理，在制作PCB测试治具时，治具的载板/压板避位要合理，在对产品测试时要有相应的保护措施避免损坏测试板。同时治具盒内布局合理，布线和安装控制系统的空间充足。光纤/MIC/SPK/SIM卡模拟插卡位和预留的位置应正确。布局要合理。

3、定位要准确，设计的PCB测试治具定位要准确，连接器的对接应该畅顺。采用正确的零点校正，测试治具的零点漂移会随着测试条件的变换或者是测试治具的不同而产生改变，所以开路以及短路的零点校正非常必要。

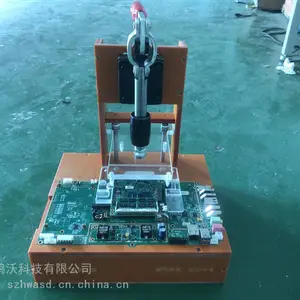

4、维护要方便，我们所设计的PCB测试治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。当治具出现断针和老化时可换针维护继续使用。PCB测试治具 BGA测试治具 FCT测试治具 深圳鸿沃科技

三、产品验收：

1、检查治具外观，对于治具的验收我们可以从它的外观来判断该治具是否合格的，首先治具的外观必须是无损伤的，一个治具使用的材质不能有色差和划痕等；同时治具上面的标签和丝印以及各操作按钮说明这些应该清晰明了的。

2、电器性能，确保外观没有问题之后，我们可以从治具的电器性能来进行判断该治具是否合格的，如治具的连接线是否良好，是否有用束线带进行固定，查看电源电压是否稳定和在要求范围之内，同时检查电流表显示是否与要求的电流数值一致，然后查看运转是否正常以及有无异响等情况的出现。

3、治具结构，我们还需要从治具的结构来验收所制作的治具的，如各部分螺丝、螺母是否紧固配合晚会的，顶针、固定座接触是否有松动货接触不良等现象，治具有没有做防呆、防错措施，以及能否牢固的固定产品，确保所有部件不会损伤到测试的产品。

4、测试程序，除了从以上这些验收方式职位，我们还需要从测试程序方面来对治具进行验收的，如检查各测试程序是否有备份、程序命名规格是否按照BOM单上的机中名称命名的以便于查找测试程序，是否有设置测试时间以及到测试时间后可以自动停止测试等测试程序来检验治具是否合格的。PCB测试治具 BGA测试治具 FCT测试治具 深圳鸿沃科技

四、厂家介绍：深圳市鸿沃科技有限公司，是一家专业从事设计，研发制造各类非标自动及半自动化设备，各种工装，测试，工装夹具、 测试治具、非标设备设计制造服务为一体的测试设备及测试系统开发的公司。

公司成立于2016年，总部位深圳坪山区，主要从事电路板测试设备、测试治具、自动化控制软件和设备、FCT测试治具、ATE测试治具、ICT测治具、过锡炉治具、装配工装治具、治具相关配件；工装夹具、LED治具、FPC治具、治具配件、五金加工、精密零部件。在设计制造各种治具和自动化设备方面，深圳鸿沃科技有着丰富的技术和经验。本厂拥有多台***的生产设备和检测设备，如 CNC数控机床、北京精雕机床、激光镭射机,线切割，材料应用。
