系统技术说明

本技术附件是依据“水泥行业袋收尘一氧化碳分析仪器仪表设备”的文件制作，我们提交的技术文件遵守本项目的标准、规定和本询购文件的要求，并***供货商及相关的文件也遵守本项目的标准、规定和本询购文件的要求。

我们提供的一氧化碳分析仪及附件和附属设备的制造质量、供货、技术规格，文件的图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场调试、设备调试运行等各个环节负有完全责任。

概述

本过程气体分析成套系统（以下简称系统）是磨煤过程中产生的煤烟气，一氧化碳分析仪器与取样预处理装置及其附属的应用保障部分（标准气）；通过针对现场应用条件和工艺气样条件的系统设计，所实现的正确匹配与合理组合，使一氧化碳分析仪器能很好适应电厂项目磨煤过程中产生气体分析的特殊工艺条件。系统能自动、连续、准确、可靠地分析磨煤过程中产生煤烟气中一氧化碳的浓度含量。采用PLC可编程序控制器自动控制系统的采样、排水、探头自动吹扫、故障监测并处理等操作。系统正常运行期间能提供一氧化碳的4~20mA标准输出信号；并根据一氧化碳测量组份的含量值输出超限报警状态信号。该系统的分析仪器的传感器采用进口红外传感器。系统技术方案***、结构简明、部件性能可靠、自动化程度高、操作简便、维护量小、是分析电厂磨煤过程产生煤烟气中一氧化碳含量的理想设备。

主要技术特性

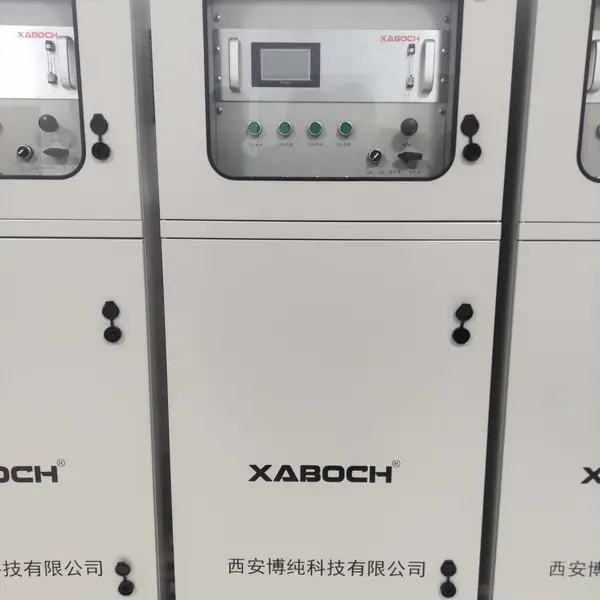

分析仪表单元采用西安博纯仪器有限公司研制的气体分析仪，完成样气一氧化碳在线连续分析。分析仪性能稳定可靠，响应时间快，智能化程度高。

分析参数：一氧化碳

一氧化碳分析仪采用红外传感器连续测量的工业固定式现场安装仪器，能连续自动检测流程气样中待测组份一氧化碳的体积浓度。

仪器特点

独特的传感器设计，响应快，线性好，稳定性高

触摸屏操作（零点、满度、线性校准、参数设置等），操作灵活方便

重要工作电源自诊断功能

仪器部件单元化，维护、检修方便

标准信号隔离输出4—20mA

RS485 modbus 通讯

合金机箱

部件单元化，维护、检修方便

主要技术性能

零点漂移：≤±1%FS/7d

量程漂移：≤±1%FS/7d

测量范围：   CO:0-1000ppm

线性误差：≤±1%FS

重复性误差：Cv≤±0.5%

输出波动：≤±1%FS

响应时间： T90≤10s

输出信号： 4～20mA   500Ω

系统的滞后时间：T90≦20S

样气温度：≦700℃

样气含尘量：≦500g/Nm3

环境温度：5～45℃

环境压力：70~160kPa(海拔低于2000m)

相对湿度：不大于85%(年平均)

电源：220±22VAC；50±0.5Hz

系统的绝缘电阻不小于5兆欧
