一、依据标准：

GB_T 20291.1-2014《家用真空吸尘器 ***部分 干式真空吸尘器性能测试方法》第4.8条、IEC60312-1:2010 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance

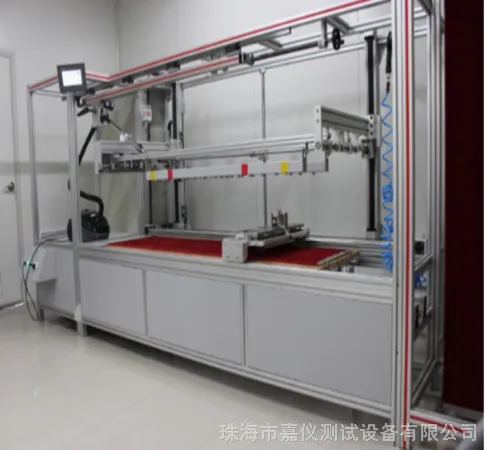

二、设备功能及结构：

依据相关标准要求设计，主要用于对吸尘器整机、行走轮子及吸尘刷进行行走耐久寿命试验。试验时模拟吸尘器实际地面行走情况，在测试台面铺设地毯，使吸尘器在测试台上相对做往复行走动作。该机构动作只做左右往复动作，如需做其他配套的前后动作、气缸提升动作来匹配各类型除尘性能试验要求的，需另外选配。

该机构为整体式结构，通过伺服电机驱动，采用夹具定位握持吸尘器管或把手（800±50mm），使吸尘器清洁头向前或向后时与地毯/木板完全接触并以0.5±0.02 m/s的速度沿着地毯绒毛方向作往复直线运动，模拟吸尘器在实际地面行走情况。在测试台面安装有地毯夹持装置，吸尘器在测试台上相对做往复行走动作时。工作台有效恒速运行行程为700mm，总行程1200。试验机能对被测吸尘器进行通电开合控制，开合时间可调，真实模拟吸尘器通电运行过程。

三、技术参数：

四、系统单元介绍

系统的设计是基于模块化的原理，严格按照标准的要求设计制造，同时也尽可能采用标准化的设计与元器件。***了系统具有***化的性能与技术支持。

采用松下伺服驱动，***了整套系统的高度可靠性及极长的使用寿命。

整个系统功能清晰，结构紧凑，造型美观，布局合理，方便维修及日常保养。

设备的设计和制造符合客户对设备的通用技术要求。

本套系统可细分为以下几个单元：

5.1、驱动单元

采用松下伺服电机及精密减速机控制，移动运行速度精准

5.2、地毯夹具

按标准图制作

5.3、智能化电控系统

本单元主要包含控制柜、控制电路、操作面板及核心控制元件组成。系统的电气控制元件集中安装在一个电控柜内，柜内装有排风设施

? 本系统采用三菱 PLC 智能控制，7 寸彩色触摸屏操作。

五、系统主要配置表
