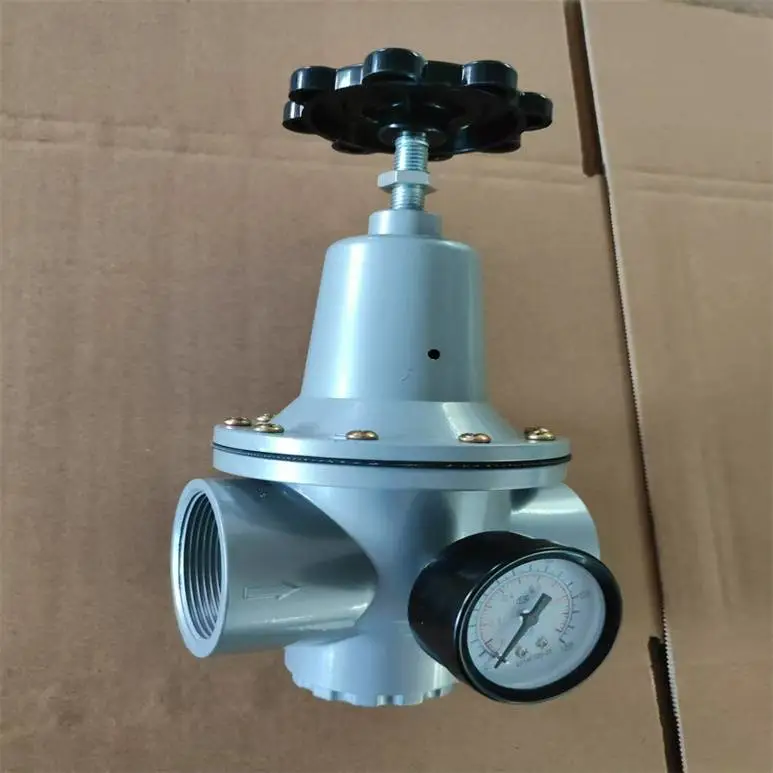

QTY-25铝合金内螺纹直动压缩空气减压调压阀 QTY直动压缩空气减压调压阀产品说明

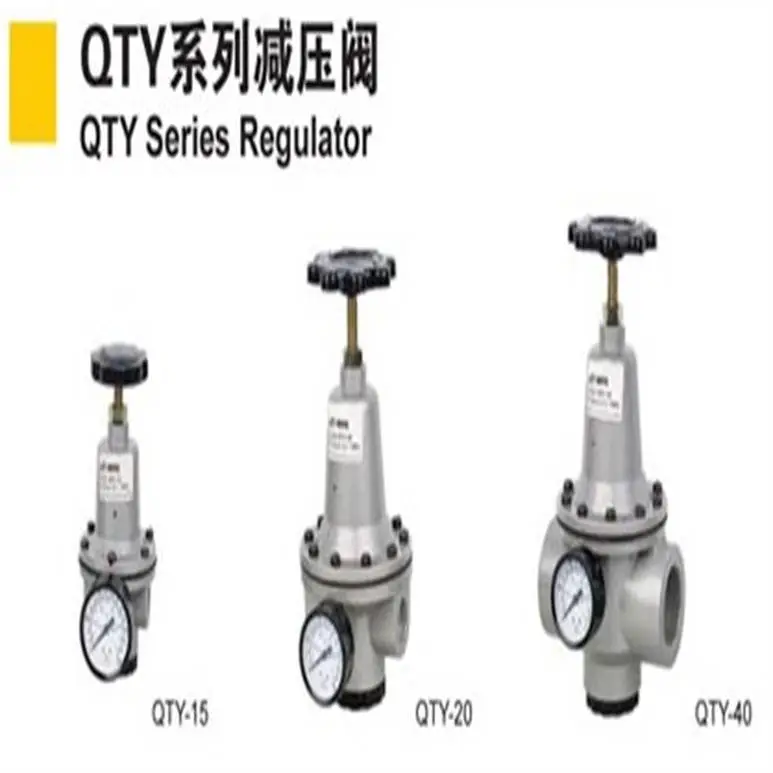

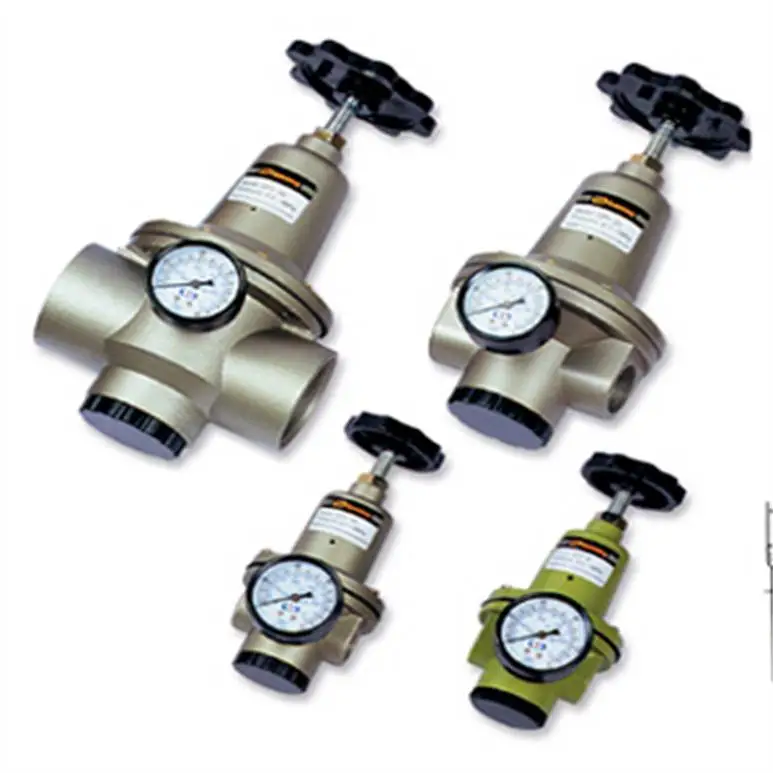

QTY系列有:QTY-8; QTY-10;QTY-15;QTY-20;QTY-25;QTY-32;QTY-40;空气减压阀（调压阀）是气动系统用来减压和积压的压力控制元件。QTY-25它采用进气节流减压，靠力的平衡和溢流稳压。调解手柄，可获得规定范围内的任意压力，产品出厂配有压力表。QTY系列空气减压阀又称为国产老型号调压阀,直动型空气减压阀,溢流型空气减压阀。

在工业生产,医疗及科学研究等诸多领域,都会采用气动系统进行工作,而采用的气动系统所要求的工作压力往往要比气动能源所能提供输出的压力低,而且其输出压力一般是波动的,为了***气动系统中有稳定的工作压力,就要使用减压器,也可称之为减压阀. 减压器以其结构紧凑简单,使用便利,价格较低以及易于

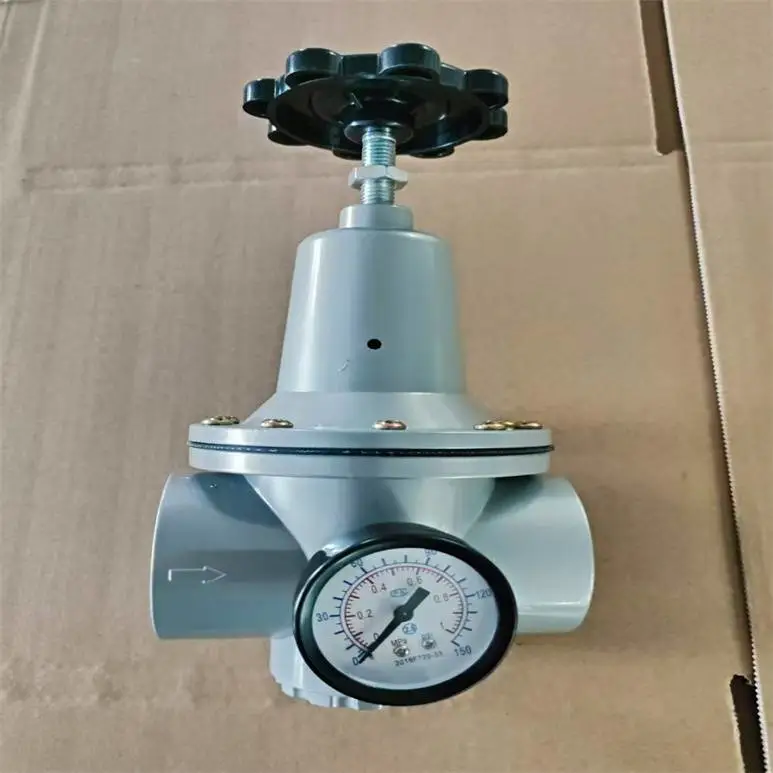

QTY-25铝合金内螺纹直动压缩空气减压调压阀

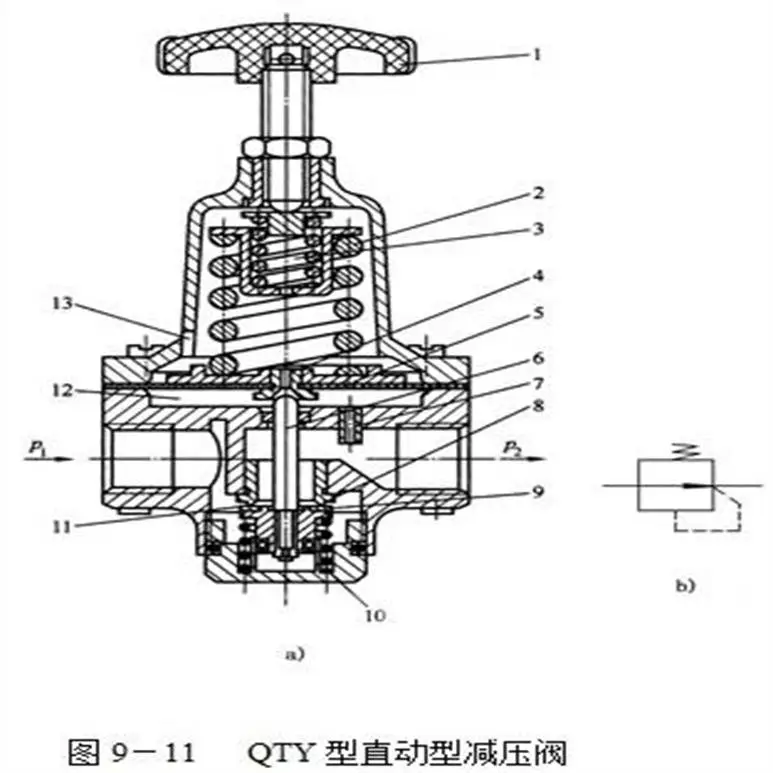

QTY直动压缩空气减压调压阀工作原理：

    P1↗—P2↗—P膜↗—膜片上移（部分气体溢流）—阀芯上移—减压阀口关小—P2↙溢流式减压阀的工作原理是：靠进气阀口的节流作用减压，靠膜片上力的平衡和溢流孔的作用稳定输出压力，调节旋钮可使输出压力在规定的范围内任意调节。

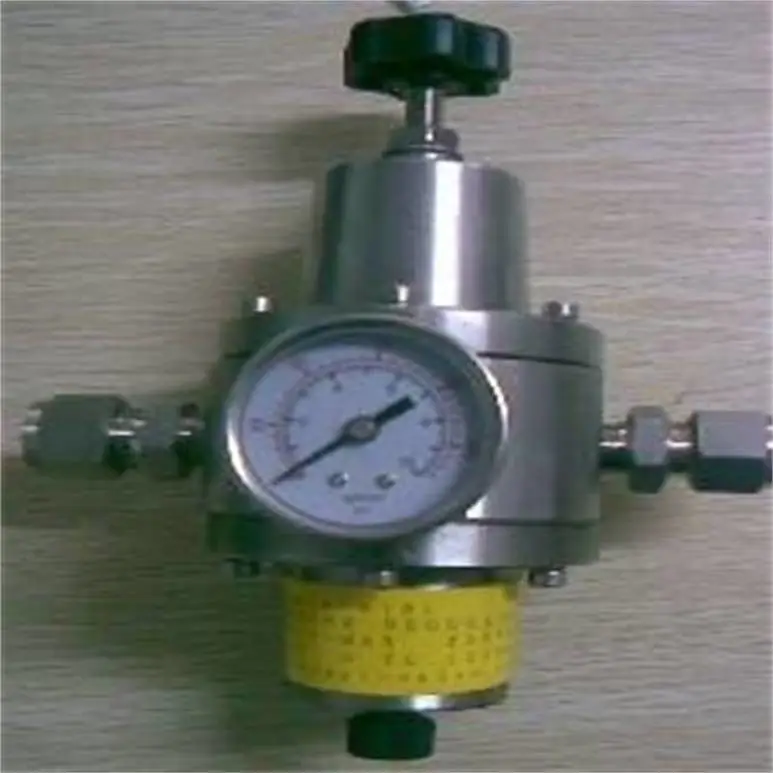

2、先导式减压阀

    若要求稳压精度高，可选用先导式减压阀（精密型）。

QTY-25铝合金内螺纹直动压缩空气减压调压阀减压阀工作原理

工作原理：

    P1↗—P2↗—A、C室压力↗—挡板随上膜片上移—B气室压力明显↙—阀芯随下膜片上移—进气阀口关小—P2↙

   由于喷嘴挡板灵敏度高，输出压力的稳压精度高，因此称精密型减压阀。

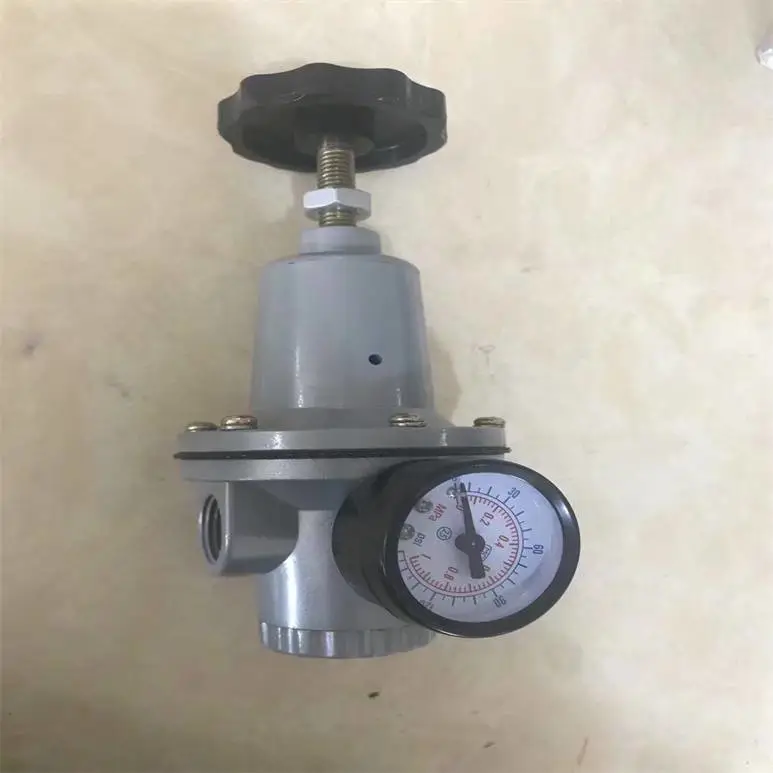

QTY-25铝合金内螺纹直动压缩空气减压调压阀

QTY直动压缩空气减压调压阀特点：

１、空气减压阀是在一般气动控制系统和一般气动管路中需要保持一定空气压力的条件下使用。

２、空气减压阀亦称气动调压阀是溢流式直动型空气减压阀，它直接靠手柄操纵调压弹簧来调节输出压力，可在规定调压范围内实现无级调压，并保持稳定于调定值。

３、空气减压阀下游压力输出口压力超过调定压力时，溢流阀开始溢流，故对于不准溢漏到空气中的有害气体，不得直接采用本系列产品。

４、空气减压阀采用平衡式进气阀，故输入压力在高于调定压力的范围内的变动对输出压力影响甚微。

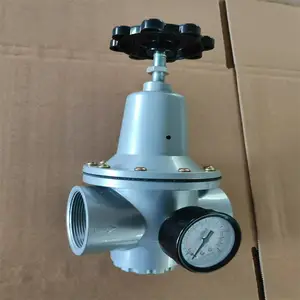

QTY-25铝合金内螺纹直动压缩空气减压调压阀

QTY直动压缩空气减压阀外形尺寸

QTY-25铝合金内螺纹直动压缩空气减压调压阀

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

本实用新型公开了一种新型气体减压阀,包括阀体,阀体上设置的进气口和出气口,以及调节压力大小的压力调节螺杆,主弹簧,弹簧垫片,复位弹簧和活门;所述的进气口和出气口上分别安装有高压表和低压表;复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔;溢流孔与活门对应,并通过气室与出气口连通;活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接.通过本实用新型设计而成的减压阀,结构简单,方便使用,具有可调输出压力大的特点;操作安全性要高.

气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

QTY-25铝合金内螺纹直动压缩空气减压调压阀

一种气体减压阀,属阀门技术领域,用于解决阀门的准确减压问题.其技术方案是:它由阀体,连接头组成,阀体上设有一个前后贯通的孔腔,连接头分别设在孔腔的两端,在阀体的孔腔内设有3个以上的针孔减压片,针孔减压片嵌入孔腔内,其两个平行的端面与阀体的孔腔轴线相垂直,针孔减压片的两端分别设有凹下的气室和减压针孔,减压针孔与气室相连通,针孔减压片沿阀体孔腔轴线依次叠置,相邻针孔减压片的气室和减压针孔对应相接.本实用新型通过多级针孔减压片的偏心小孔的阻尼摩擦减压,使高压氮气经逐级减压达到所需要的低压数值,有效克服了减压阀弹簧减压不准的问题,***了变压器消防的正常运行.

QTY-25铝合金内螺纹直动压缩空气减压调压阀

QTY直动压缩空气减压调压阀工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

QTY直动压缩空气减压调压阀减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

一种新型气体减压阀,包括阀体、阀体上设置的进气口和出气口、以及调节压力大小的压力调节螺杆、主弹簧、弹簧垫片、复位弹簧和活门；其特征在于：所述的进气口和出气口上分别安装有高压表和低压表；复位弹簧连接活门设置于节流腔体中,节流腔体一侧与进气口连通,节流腔体底端设有溢流孔；溢流孔与活门对应,并通过气室与出气口连通；活门的下端设置有刚性阀芯,刚性阀芯下端连接有竖直方向上移动的气密组件,气密组件下设置有弹簧垫片,弹簧垫片下侧连接主弹簧,主弹簧与压力调节螺杆连接。

QTY-25铝合金内螺纹直动压缩空气减压调压阀选型步骤如下：

1、 确定进出口压力，根据进口和出口压力来确定减压阀所需的压力等级；

2、 根据气体的具体介质，来选择减压阀的阀体和密封材质，如果一般气体可以选用铸钢，不锈钢或者铸铁，如果是氧气，就必须选用经过脱油脱脂的不锈钢或者黄铜；

3、 根据流量要求，就是确定好CV值，来选择合适的减压阀的口径；

QTY-25铝合金内螺纹直动压缩空气减压调压阀安装和使用

1、调压阀可以任意位置安装，但尽可能垂直方向安装（手柄在顶上或在下面）。

2、安装时须按QTY-25阀体上箭头所示方向进行配管安装，该方向即为气体流动方向。

QTY-25铝合金内螺纹直动压缩空气减压调压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
