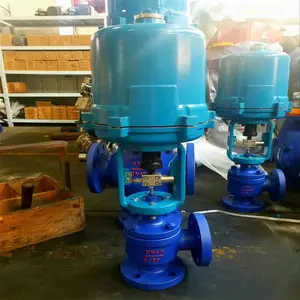

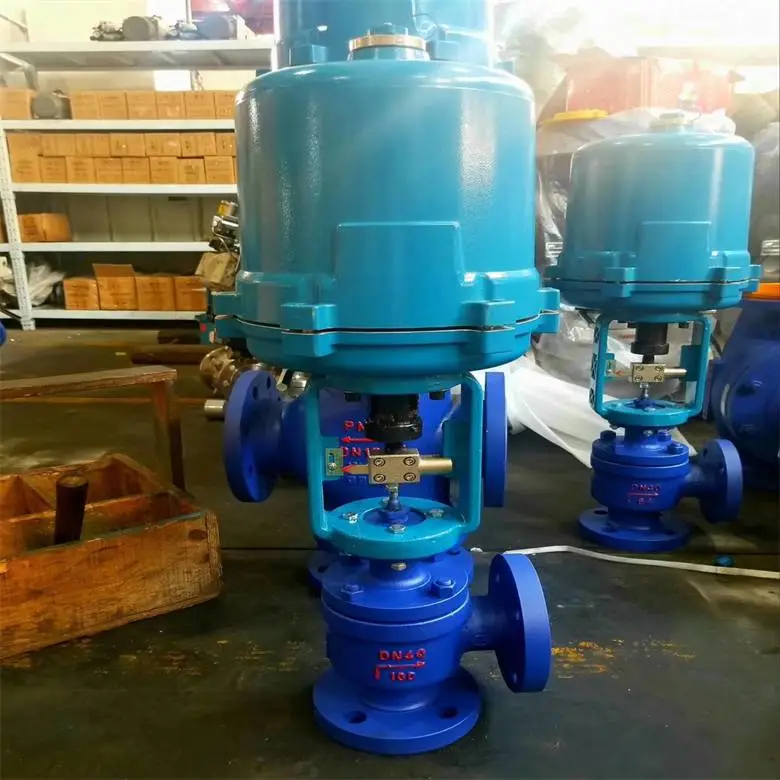

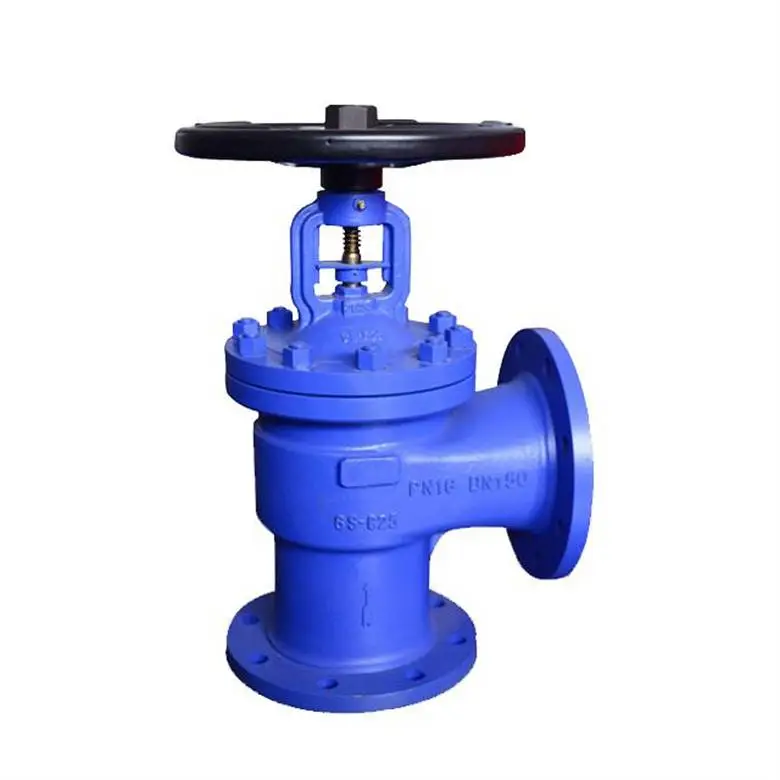

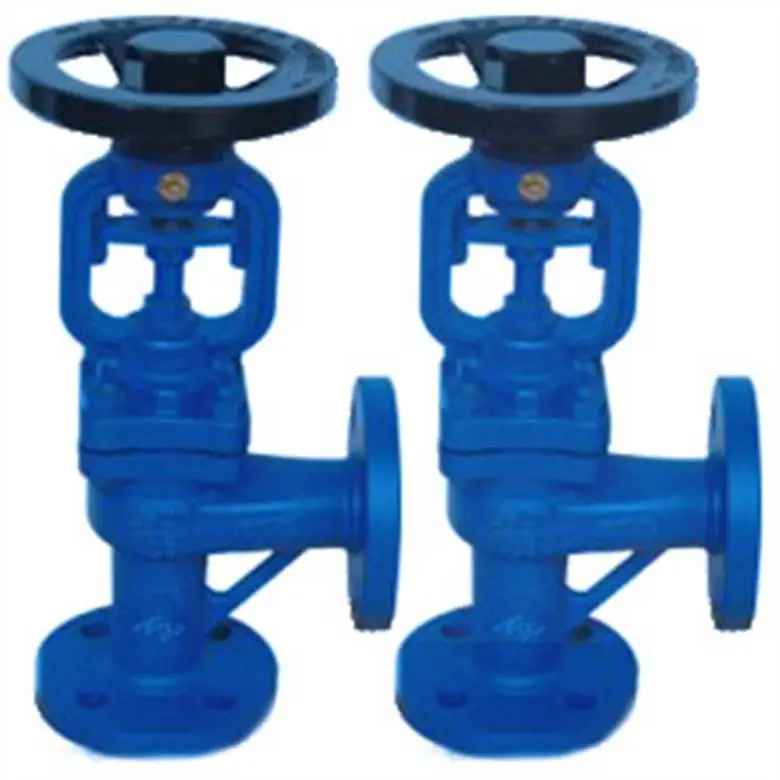

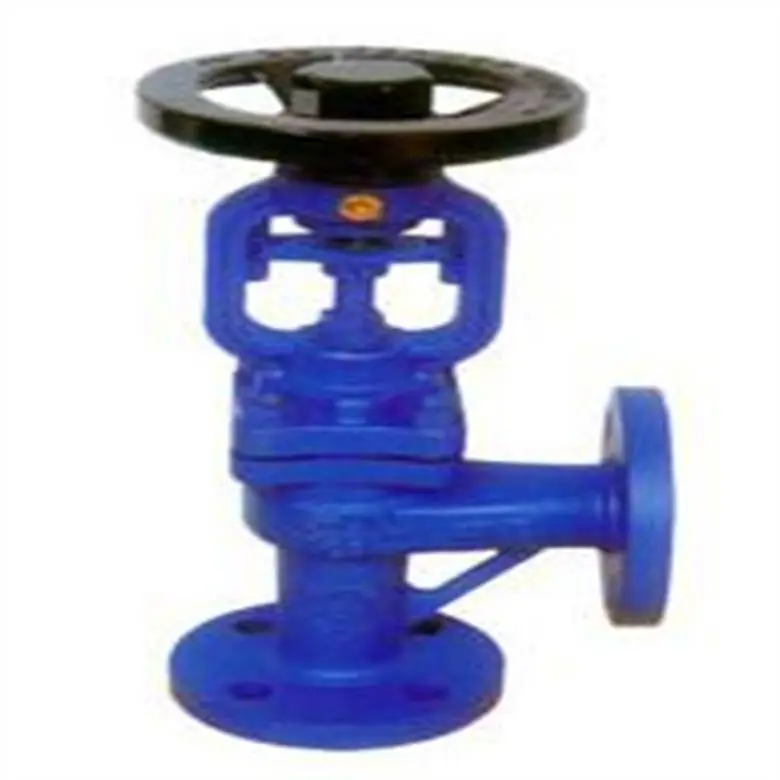

WJ944H电动角式波纹管密封零泄漏截止阀 产品说明

用于公称压力PN1.6～16MPa,工作温度-29～540℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。波纹管角式截止阀的主要特点： 产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长； 阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

本实用新型公开了波纹管衬氟角式截止阀，包括衬氟角式阀体与阀盖。本申请通过在PTFE波纹管外侧设置与安装座固定连接的防护机构，使得在上阀杆与下阀杆带动阀座移动而进行阀体的启闭时，使得防护机构可稳定的跟随PTFE波纹管进行伸缩变化，同时环形机构的环座一、环座二与环座三可从多方位进行PTFE波纹管的防护，避免PTFE波纹管直接承受水体的压力，从而提高了波纹管衬氟角式截止阀的使用效果。止阀的使用效果。止阀的使用效果。

WJ944H电动角式波纹管密封零泄漏截止阀产品结构：

1、无泄漏损失--节能并保护环境。

2、操作简单--无升降手轮和位置指示("+" "-")，使操作更直观；同时阀帽上带有锁紧螺母，可将阀门开度固定在某一位置。

3、波纹管截止阀使用寿命长--所有的零泄漏都采用双层波纹管密封结构设计，在操作时不会产生任何故障，波纹管疲劳寿命达15000次，符合***。若波纹管不幸失效，阀盖上的填料密封可提供二次密封防止泄漏。

4、无需维护--波纹管密封结构不仅***了泄漏现象，而且无需维护，如需更换内部件，也非常简单、快速，所有的垫片都不含石棉成份。

5、完全符合欧洲压力设备指令97/23/EC。

6、此产品不受振动影响，可工作于广泛的压力和温度范围。带有节流阀芯的零泄漏截止阀可以手动的对系统内的压力和流量进行粗略简单的控制，也可替代旁路阀门进行粗略简单的控制。

7、全不锈钢材质的型号一般用于腐蚀环境，阀帽上自带有加脂接头，可对阀杆和轴套进行润滑。

8、所有型号的零泄漏截止阀在相应手轮转动情况下的Kv值测试标准符合EN60534-2-3。

电动执行器具有功能全、性能可靠、控制系统***、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于煤矿、电力、冶金、石油、化工、造纸、污水处理等行业。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《性气体环境用电气设备***部分：通用要求》，GB3836.2-2000《性气体环境用电气设备第2部分：隔爆型》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；

按连接型式分：有转矩型、电站型和推力型。

1、电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。

2、工作环境:

(1)环境温度:-20~+60℃(特殊订货-60~+80℃)。

(21)相对湿度:≤90%(25℃时)。

(3)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ;防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。

【波纹管角式截止阀技术规范】

制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003

WJ944H电动角式波纹管密封零泄漏截止阀性能规范

WJ944H电动角式波纹管密封零泄漏截止阀主要零部件材料

WJ944H电动角式波纹管密封零泄漏截止阀特征

1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，***阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏

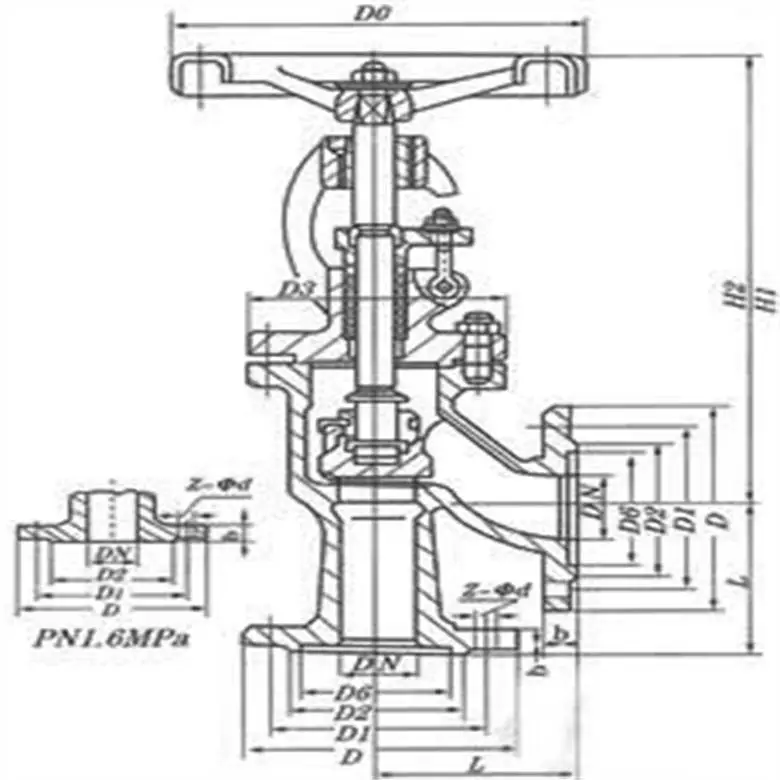

【波纹管角式截止阀结构图】

WJ944H电动角式波纹管密封零泄漏截止阀安装注意事项

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

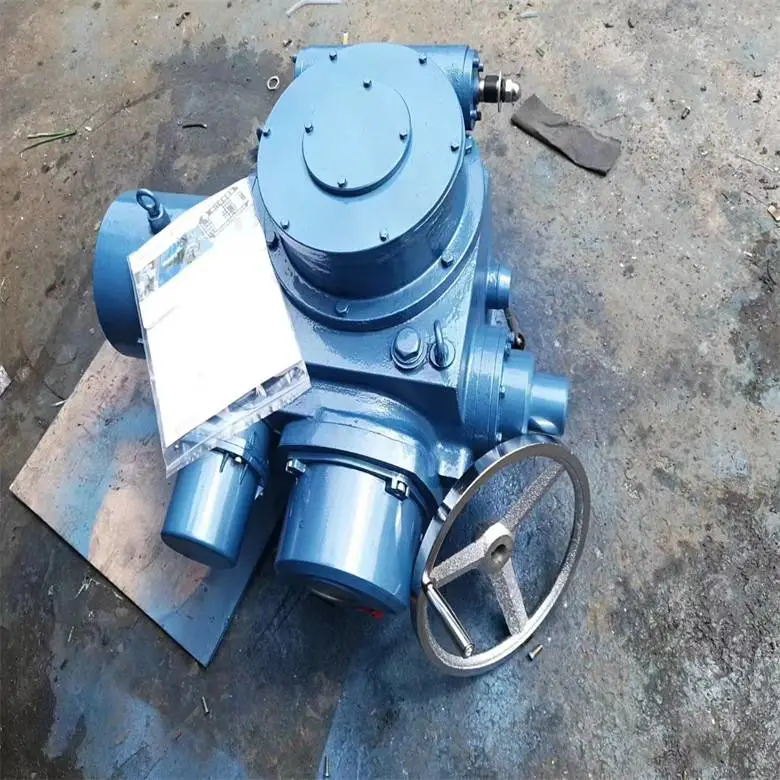

电动装置：输出转矩：300NM-1200NM，电站型接口，推力型接口，转矩型接口，输出转速18-24r/min，大转圈数60-240圈，分为常规户外型，隔爆型，整体调节型。

电源：常规：三相380V（50Hz）

      特殊：三相660V，415V(50Hz,60Hz）

            单相220V,110V(50Hz,60Hz）

工作环境温度：-20-60℃（特殊订货-40-80℃）

相对湿度:≤95％（25℃时）

防护类型：户外型用于无易燃，易爆和无腐蚀介质的场所。隔爆型产品也有适用于煤矿，适用于工厂灯不同类型

电动截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3.密封性好，密封面间磨擦力小，寿命较长。

电动截止阀的缺点如下：

1.流体阻力大，开启和关闭时所需力较大。

2.不适用于带颗粒、粘度较大、易结焦的介质。

3.调节性能较差。

电动截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

电动截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.手轮、手柄及伟动机构，不允许作起吊用。

3.介质的流向应与阀体所示箭头方向一致。

 订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请角式截止阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。
