1、DJ941F电动超低温截止阀对材料的要求

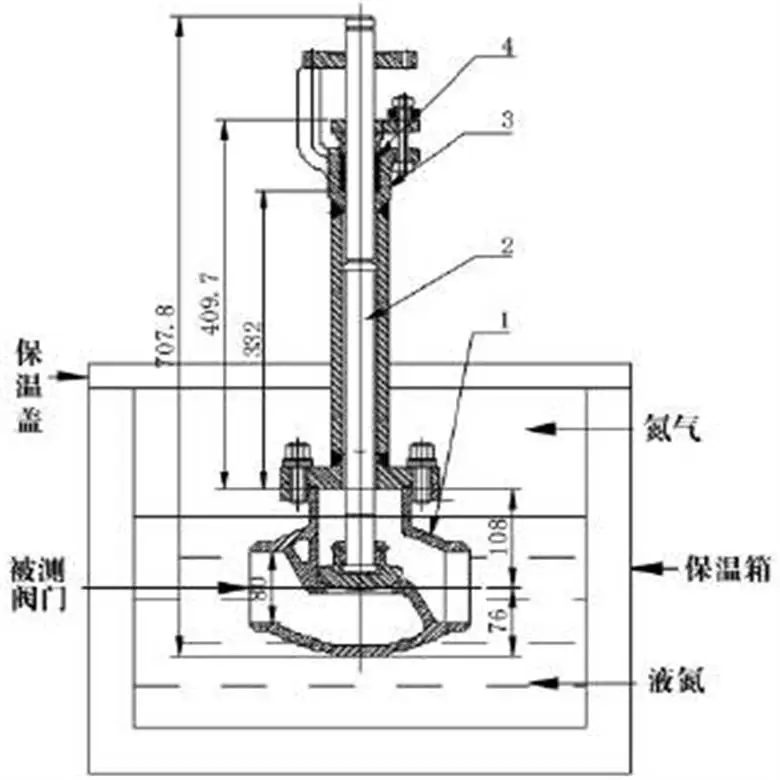

    超低温截止阀采用阀瓣与阀座接触的锥面密封结构，密封副设计成金属对金属的硬密封形式，阀座设计在阀体上，和阀体组成一体结构。为***阀门的可靠密封，在阀瓣和阀体密封面上喷焊硬质合金。经过低温试验及涂层力学性能试验，证明喷涂后硬度增加，低温环境耐磨性能良好，促进阀门在低温环境的可靠密封。防爆型电动截止阀执行器性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备***部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

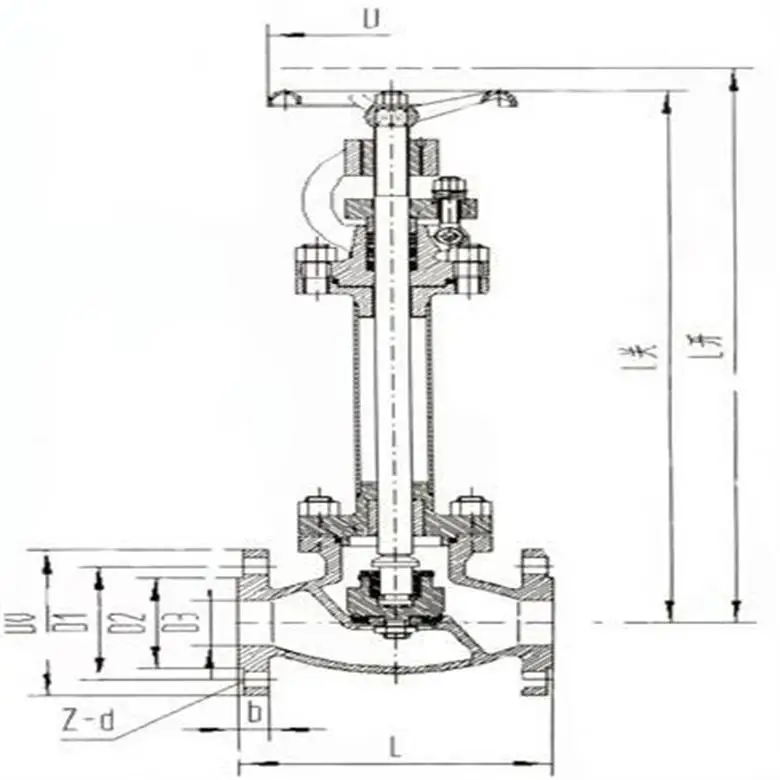

低温截止阀-DJ941F-40P电动低温截止阀 The low temperature electric cut-off valve显注的特点就是其阀盖一般为长颈结构，在 GB/T 24925《低温阀门技术条件》中也有明确规定“低温切断阀、低温闸阀、低温截止阀、低温球阀、低温蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀盖结构，以***填料函底部的温度保持在 0℃以上”。 加长阀盖结构的设计主要是为了使阀门操作手柄和填料函结构远离低温区，既可以避免温度太低造成操作人员***，也可以***填料函和压套在正常的温度下使用，防止填料的密封性能降低，延长填料的使用寿命。此外，由于低温管道一般有着较厚的保冷层厚度，长颈阀盖便于保冷施工，并使填料压盖处于保冷层外，有利于需要时随时紧固压盖螺栓或添加填料而无需损坏保冷层。本实用新型由碟簧,升降螺杆,提升螺母,锁紧背冒,上阀杆,下阀杆,电机组成,电动截止阀制作工艺及安装方法均可采用现有可行技术,电动阀门由电机带动,上阀杆与下阀杆处加有一组碟簧,升降螺杆通过下压,碟簧压缩变形,上阀杆与下阀杆不会相碰,使其在工作中不会卡死.提高密封性,锁紧背冒将其锁紧,锁紧背冒下部有提升螺母,更加严密,防止外漏.
分类：户外型、隔爆型、整体型、整体调节型、隔爆整体调节型等。
电源：常规三相380V（50Hz），特殊660V、415（50Hz、60Hz），单相220V、110V（50Hz、60Hz）
环境温度：-20?+60℃(特殊订货-40?+80℃ 〕
防护等级：IP55（特殊订货IP65、IP67）
工作制：短时10分钟（特殊订货30分钟）

　超低温截止阀上密封由填料单独实现时，通过计算得出填料压盖施加于填料的预紧力，并在螺栓上加装碟型弹簧，提供预紧力和位移的补偿，克服由于高低温变化填料产生的微观胀缩及密封预紧力的改变。填料压盖螺栓连接的拧紧力矩可参照公式1计算。以此处两个M12的螺栓计算为例，得力矩T=28Nm。在装配时，可使用力矩扳手对此处的螺栓施加28Nm的力矩。。主要用于乙烯，液化天然气装置，天然气LPG LNG储罐，接受基地及卫星站，空分设备，石油化工尾气分离设备，液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。

DJ941F电动超低温截止阀技术参数
公称通径：DN 10~200mm
公称压力：PN 4.0MPa
适用介质：液氧、液氮、液氩、液态烃和液化天然气，LO2、LN2、LAR、LNG等
适用温度：-196℃-+80℃
阀体、阀瓣、阀盖、阀杆：不锈钢
填料、密封垫圈：聚四氟乙烯

二、DJ941F电动超低温截止阀执行标准：

三、DJ941F电动超低温截止阀压力试验：

四、DJ941F电动超低温截止阀主要零件材料及性能：

   DJ941F-40P低温电动截止阀壳体、阀盖等耐压零件的材料，采用低温强度好的韧性材料，同时还要考虑焊接性、机加工性能、稳定性和经济性等因素。工程设计院公司设计时，常用的是 -46℃、-101℃和-196℃三个低温级别。-46℃低温级一般选用低温碳钢，-101℃和 -196℃低温级一般选用 304系列奥氏体不锈钢，这种不锈钢有适中的强度、较好的韧性和较好的加工性能等。

电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

电动装置：输出转矩：300NM-1200NM，电站型接口，推力型接口，转矩型接口，输出转速18-24r/min，大转圈数60-240圈，分为常规户外型，隔爆型，整体调节型。

电源：常规：三相380V（50Hz）

      特殊：三相660V，415V(50Hz,60Hz）

            单相220V,110V(50Hz,60Hz）

工作环境温度：-20-60℃（特殊订货-40-80℃）

相对湿度:≤95％（25℃时）

防护类型：户外型用于无易燃，易爆和无腐蚀介质的场所。隔爆型产品也有适用于煤矿，适用于工厂灯不同类型

电动截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3.密封性好，密封面间磨擦力小，寿命较长。

电动截止阀的缺点如下：

1.流体阻力大，开启和关闭时所需力较大。

2.不适用于带颗粒、粘度较大、易结焦的介质。

3.调节性能较差。

电动截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

电动截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.手轮、手柄及伟动机构，不允许作起吊用。

3.介质的流向应与阀体所示箭头方向一致。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
