| 产品特性：截止阀 | 品牌：申弘 | 型号：KJ668Y |
| 连接形式：焊接 | 材质：合金钢 | 公称通径：15-800mm |
| 3C阀门类别：工业 | 适用介质：各种高腐蚀化学介质 | 压力环境：高压 |
| 工作温度：高温 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 规格：15-800 |

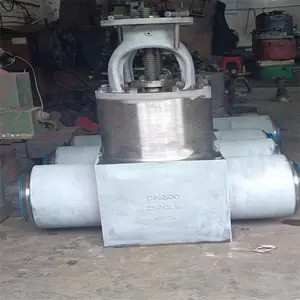

KJ668Y气动高温高压抗冲刷对焊式截止阀 产品说明
本实用新型中，使用者将安装杆插入到安装孔的内部，当安装杆表面卡块与安装孔内壁接触时，卡块收缩的安装槽的内部，沿着限位杆进行移动，对卡固弹簧进行压缩，使得卡块收到安装槽的内部，当插管与插槽连接，安装环与***安装环相贴合，卡块从安装孔的内部抽出，卡块在卡固弹簧的作用下弹出，使得卡块的一端与安装环一侧相贴合，从而便于阀体的安装，当拆卸时，使用者通过调节架转动复位环，复位环带动滑块沿着l槽横向移动，使得复位孔与安装杆相对称，复位环和移动环在复位弹簧的作用下，沿着固定杆进行移动，使得复位环套在安装杆的表面，使得卡块收缩，从而便于安装杆从安装孔内部抽出，从而便于阀体的快速拆卸。
气动执行器（直行程汽缸）组成，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用*广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。
使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。
在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。
气动控制装置的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依*变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。
KJ668Y气动高温高压抗冲刷对焊式截止阀 术语和定义
下列定义和术语适用于本标准。
3.1.控制压力:控制驱动机构的外界气源压力(通常为压缩空气)。
3.2. 管道压力:管道内部的承受流体压力。
3.3.阀座上流:管道内部流体的方向从阀座之上到阀座之下。
3.4.阀座下流: 管道内部流体的方向从阀座之下到阀座之上。.
3.5.防水锤:在封闭的管道内，防止出现当水流在极短的时间内流速突然提高或降低，发生的水锤现象(即管道震动)。
3.6.单作用常闭:在单控制气源压力情况下，气缸打开;在无气源控制压力情况下，弹簧自动复位保持常闭。
3.7.单作用常开: 在单控制气源压力情况下，气缸关闭;在无气源控制压力情况下，弹簧自动复位保持常开。
3.8.双作用常闭:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常闭。
3.9.双作用常开:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，弹簧自动复位保持常开。
3.10.双作用自由态:在双控制气源压力情况下，气缸打开或关闭;在无气源压力情况下，无弹簧复位，活塞最后停止位置不确定，从而无法确定阀门打开或者关闭。
气动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，主要是针对现有的气动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型。
气动截止阀型号编制表示方法：
截止阀附加代号：W表示波纹管、D表示低温、B表示保温；
1）截止阀类别代号：J表示截止阀；
2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；
3）截止阀连接方式：4法兰连接、6焊接；
4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；
5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；
6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；
气动截止阀型号编制举例说明： WJ641H - 16C 气动波纹管截止阀 1、W：表示波纹管
2、J：表示截止阀； 3、6：表示传动方式为气动； 4、4：连接方式为法兰连接； 5、1：结构形式为直通流道； 6、H：密封副材料不锈钢硬密封； 7、16：表示公称压力为1.6MPa； 8、C：表示阀体材料为碳钢。
从分析可知,当阀门保护方式为失气打开时,必须选择单作用的正作用气缸。当阀门的保护方式为失气关闭时,必须选择单作用的反作用气缸。单作用的正作用气缸在阀门关闭时必须维持持久的稳定气源压力,对气源的稳定性和持久性要求较高常闭阀尽可能地避免选择这种设计,此结构适用于常开阀。单作用的反作用气缸适用于常闭阀,但对于弹簧的要求较高,应具有稳定持久的弹力。

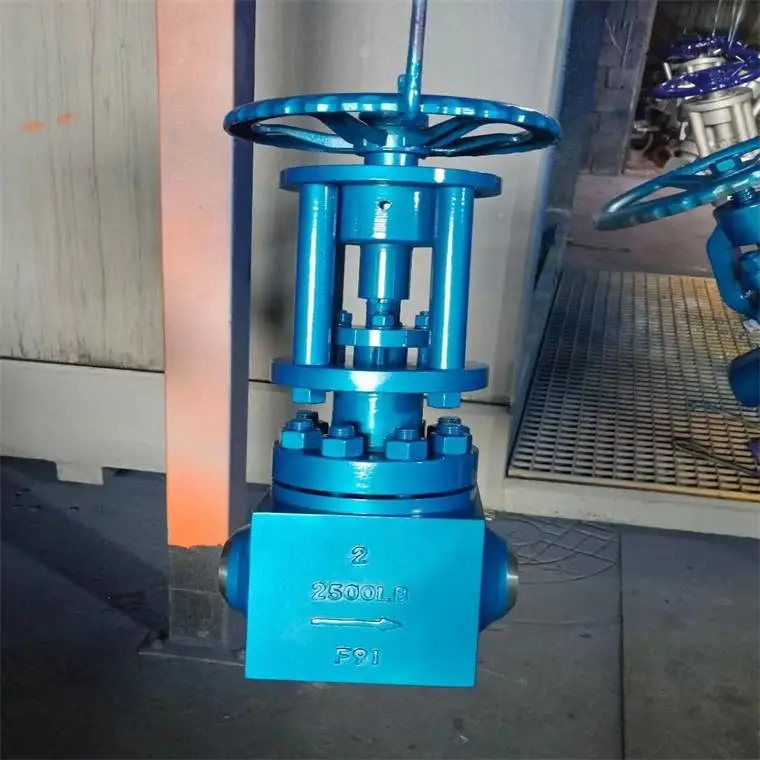

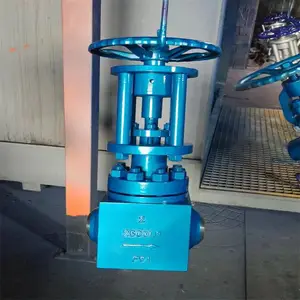

KJ668Y气动高温高压抗冲刷对焊式截止阀结构特点：
1、阀门采用直通式结构。
2、为避免在使用过程中，介质对密封副的高速冲刷，密封度采用双阀座结构，先节流并阻断赃物，在利用节流后的介质使密封面得到自清洁，从而***解决了在阀门关闭时，由于较脏的介质压在阀座密封面上，使阀门产生泄露和使用寿命短的问题。
3、公称通径DN≤50mm的抗冲刷截止阀阀体与阀盖的连接是夹箍销轴式连接、DN65以上的抗冲刷截止阀的阀体与阀盖的连接采用自密封式法兰连接形式。这两种结构都具有拆、装方便、***。
4、阀门两端支管为焊接连接。
5、阀座、阀瓣密封面均采用进口钴基硬质合金堆焊而成。密封面具有硬度高，耐磨擦，抗擦伤等特点。
6、采用氮化钢作为阀杆材料，使之渗氮后的阀杆表面硬度高、耐磨、抗擦伤，同时具有防腐蚀，使用寿命长的特点。
KJ668Y气动高温高压抗冲刷对焊式截止阀附件说明

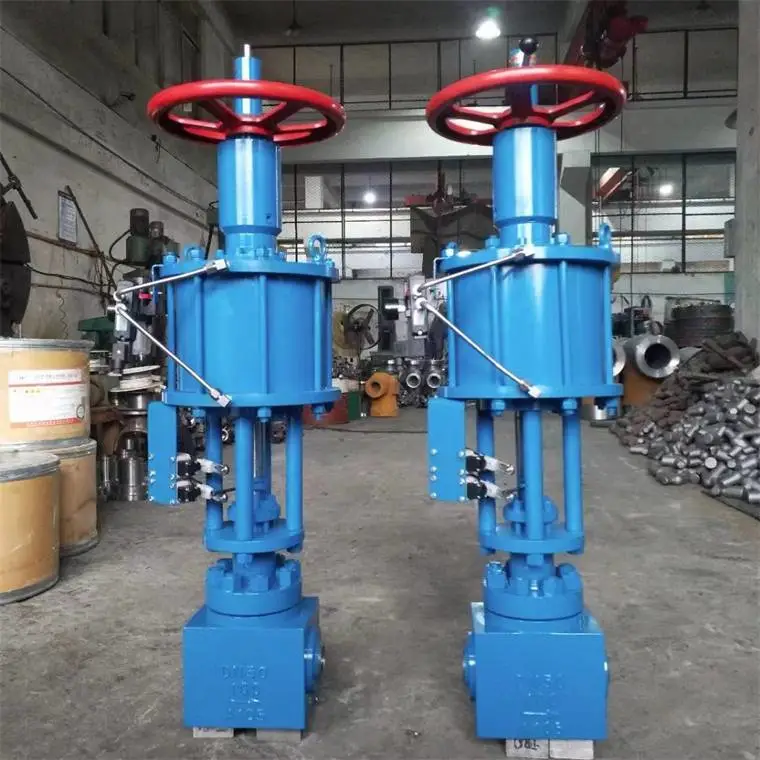

电磁阀，气源三联件，定位置器，限位开关及手动装置这些为可选项，客户可根据自己工况要求进行选择（防爆型或者普通型）。直行程气动执行器是用于作直线运动开启和关闭的阀门，如闸阀、截止阀、放料阀、柱塞阀等，安装在阀门上部，有单气缸和双气缸，双气缸开启为双倍推力。特点有现场可视阀门开关位置指示器，可选手动操作机构，有顶部手动、中部手动。气缸内孔、活塞杆表面涂辅聚四氟乙烯或电镀硬铬，所以运动摩擦部分配有耐磨导向环隔离。气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。
KJ668Y气动高温高压抗冲刷对焊式截止阀技术参数
1、设计标准：按DL/T531-1994、 JB/T 3595-2002,
NB/T 47044-2014的规定。
2、设计标准：ASME B16.34-2013的规定。

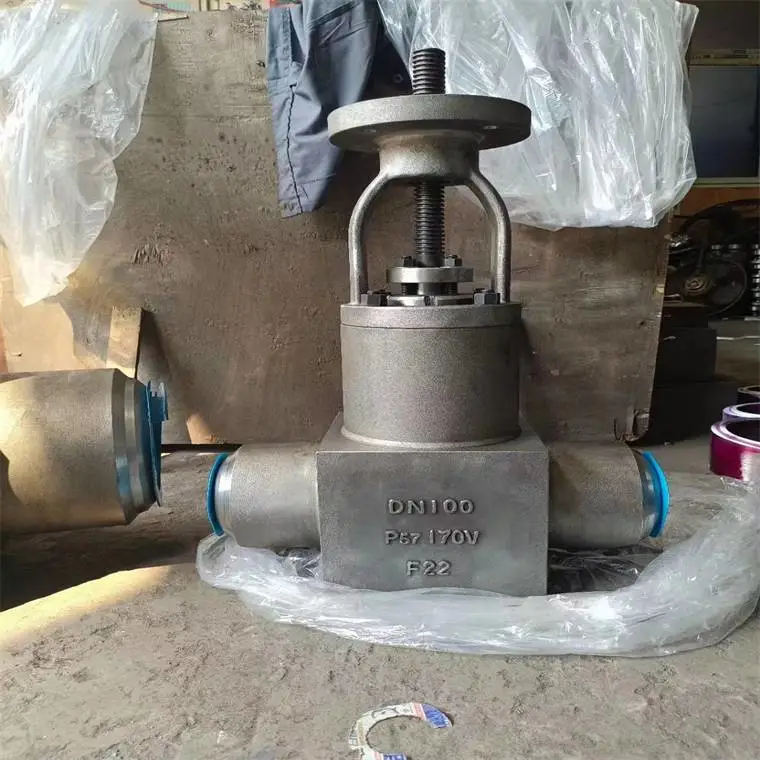

公称压力：PN160-PN630(900LB-3500LB)、P54100V、P54140V.
P54170V、P57100V、P57140V、P57170V
公称通径：DN10-DN100 ( 2"-4")
主体材质：1.25#、12CrlMoV
2. ASTM A105、ASTM A182 F11、 ASTM A182 F22、
ASTM A182 F91、ASTM A182 F92
使用湿度：1. WCB：-29°C-425°C
2. 合金钢：-29°0-540°�、 -29X-570X
3. F91:-29°C~61(TC
适用介质：水、蒸汽等
连接方式：焊接
传动方式：手动、齿轮驱动、电动、气动、液动
KJ668Y气动高温高压抗冲刷对焊式截止阀使用用途
本实用新型中，当阀体受到冲击时，缓冲叶轮受到冲击，缓冲叶轮带动缓冲套沿着缓冲杆进行移动，对缓冲弹簧进行压缩，在缓冲弹簧的反作用力下，起到很好的缓冲效果，同时使得缓冲叶轮转动，加强了缓冲效果，避免阀体内部结构冲击损坏，延长了使用寿命。尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
KJ668Y气动高温高压抗冲刷对焊式截止阀安装注意
1. 本阀门只作为全开或全关使用，不能作为调节阀使用。
2. 传动部位应保持清洁，定期加注润滑油。
3. 开户或关闭应用于手轮或执行装置，尽量不借助杠杆或其他工具。
4. 介质流向为高进低出（倒流），安装时***介质流向与阀体上流向箭头方向一致，切勿装反。
5. 抗冲刷截止阀可安装在管道上的任何位置，同时根据介质的温度选择碳钢或合同材料的阀门。
抗冲刷截止阀门又称为抗冲刷截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣正文进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接接连。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上访进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
上海申弘阀门有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外***的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加***售后服务。公司配有车、刨、磨、铣、钻、焊、自动喷涂等机械设备二百六十余台套，并配有材料分析、理化X线及超声波探伤仪等专业检测设备八十余台套，同时设有阀门研发中心、控制阀测控中心、阀门质量检测中心。上海申弘阀门有限公司是集阀门的研发生产、销售及技术服务于一体的流体控制企业，其产品和服务在化工、石化、石油、液化气、造纸、采矿、电力、食品、制药、冶金、轻工、楼宇、市政工程、污水处理、环保、给排水等领域市场处于***。主要产品有：减压阀 调节阀 球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、安全阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、电磁阀、呼吸阀、管夹阀、针型阀、排污阀、阻火器、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、高温阀门、高温高压阀门、保温阀门、水力控制阀、真空阀门、不锈钢阀门、衬胶阀门、衬氟阀门、塑料阀门、波纹管阀门、蒸汽阀门、气体阀门、燃气阀门、油田阀门、氨用阀门、美标阀门、日标阀门、德标阀门。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。 上海申弘阀门有限公司，弘扬民族工业，打造本土品牌。提供全面，专业的“阀门系统解决方案"的发展宗旨，紧跟市场需求，提升产品质量，竭诚为新老用户提供具优质的产品及服务，确保用户满意。
