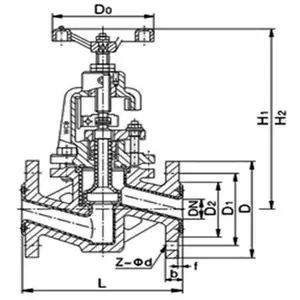

J41F46不锈钢衬氟塑料截止阀 产品说明

J41F4-16、J41F46-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。具有结构紧凑、启闭灵活、耐腐蚀性强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统中做截断介质作用，但需要强调的是衬氟截止阀严禁做流量调节，以免节流口出产生的高速介质流冲蚀破坏密封面。

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。截止阀的使用非常广泛，种类非常多，以截止阀厂家沃德阀门公司的产品为例，主要类型有波纹管截止阀，法兰截止阀，内螺纹截止阀，不锈钢截止阀，低温截止阀，直流式截止阀，针型截止阀，Y型截止阀，角式截止阀，保温截止阀，铸钢截止阀，锻钢截止阀，衬氟截止阀，电动截止阀，气动截止阀，国标截止阀，美标截止阀，德标截止阀等产品；如何选型非常重要，需要从介质特征，温度，压力，工况要求来选型，具体的选型规则如下：

开启高度小，启闭时间短，适合高温高压。不适合大口径安装工况，一般小于DN250。

截止阀与其他阀门对比（优缺点）

        截止阀对比闸阀：截止阀具有一定调节作用，常用于调节阀组的旁路；

        截止阀流阻较大，而且在关闭时需要克服介质的阻力，因此，关闭阀门需要的力矩较大。没有密封阀腔，更适合用于受环境温度影响可能发生气化的介质工况。

        截止阀对比球阀：流阻大，不能通球，重量轻，密封可靠，价格便宜。

        截止阀对比蝶阀：密封可靠，加工要求低，但是重量重。价格便宜，但比软密封蝶阀贵。

管道直径、流量、流速、压力之间的关系

1、高温、高压介质的管路或装置上宜选用气动高压截止阀。如火电厂、石油化工系统的高温、高压管路上；

2、管路上对流阻要求不严的管路上应选用直流式截止阀；

3、小型气动截止阀可选用针阀、仪表阀、取样阀、压力计阀等；

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，选用气动截止阀，电动截止阀；

5、易凝固结晶介质要选择保温截止阀；

6、超高压力环境要选择锻造截止阀；

7、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀；

8、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀；

9、城市建设中的供水、供热工程上，公称通经较小的管路，可选用气动截止阀、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

10、高温蒸汽，有毒有害介质选择进口波纹管截止阀。

11、酸碱性截止阀要选择不锈钢截止阀或者衬氟截止阀。

截止阀，也叫截门，是使用***的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。关于截止阀的更多选型介绍，可与沃德阀门及各代理商沟通了解，帮助您选择更适合使用的截止阀。

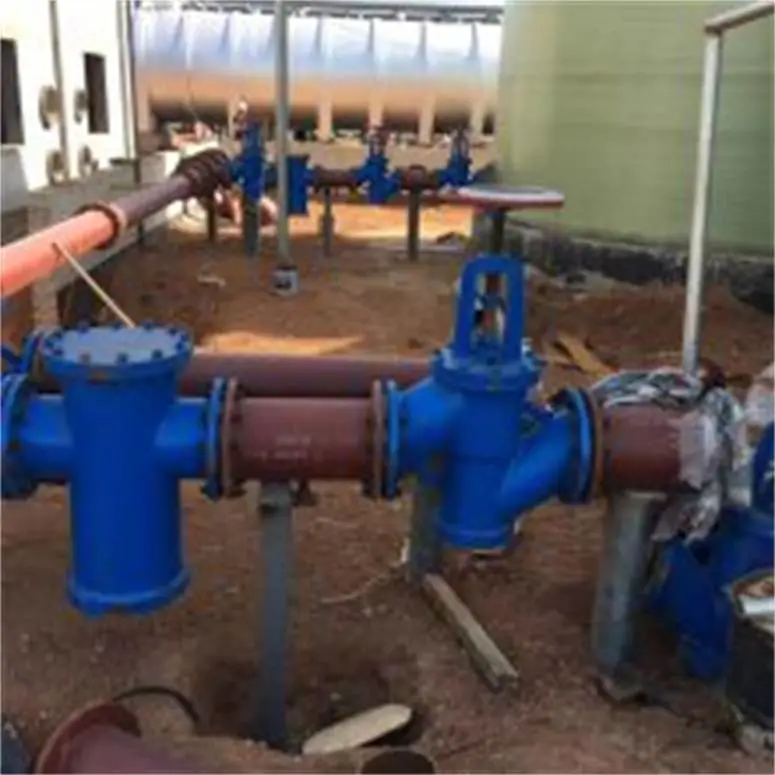

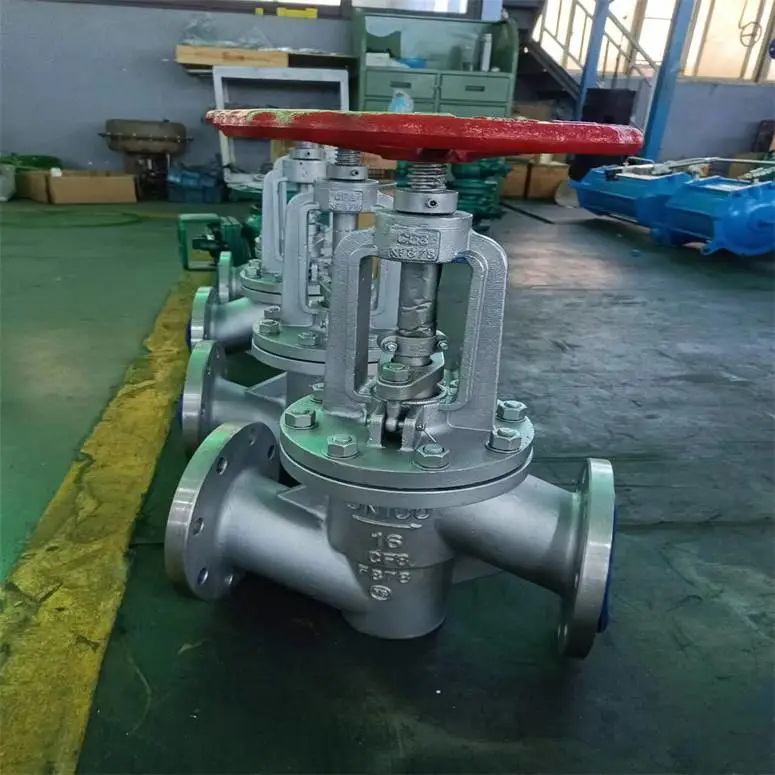

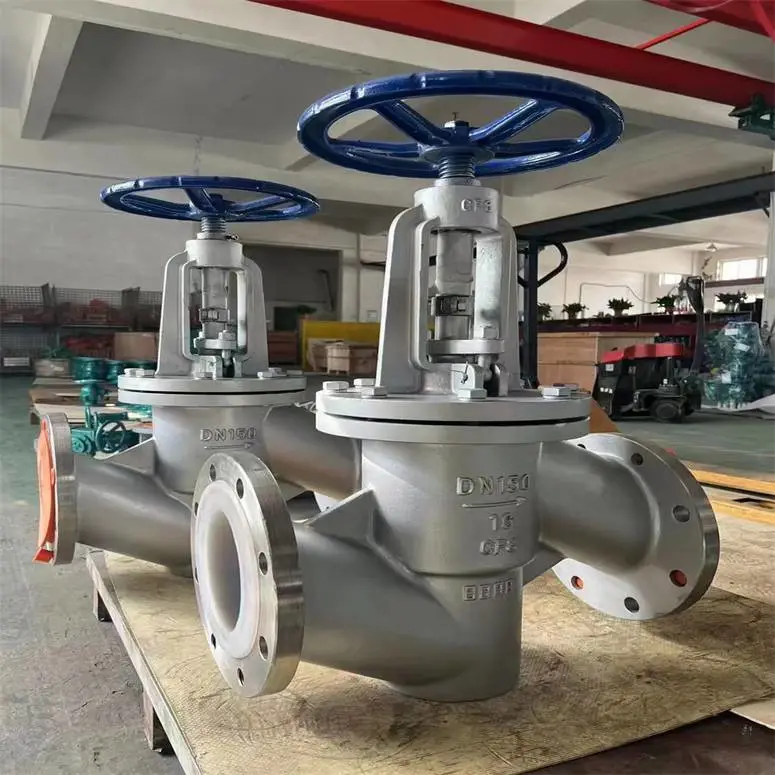

J41F46不锈钢衬氟塑料截止阀产品应用：

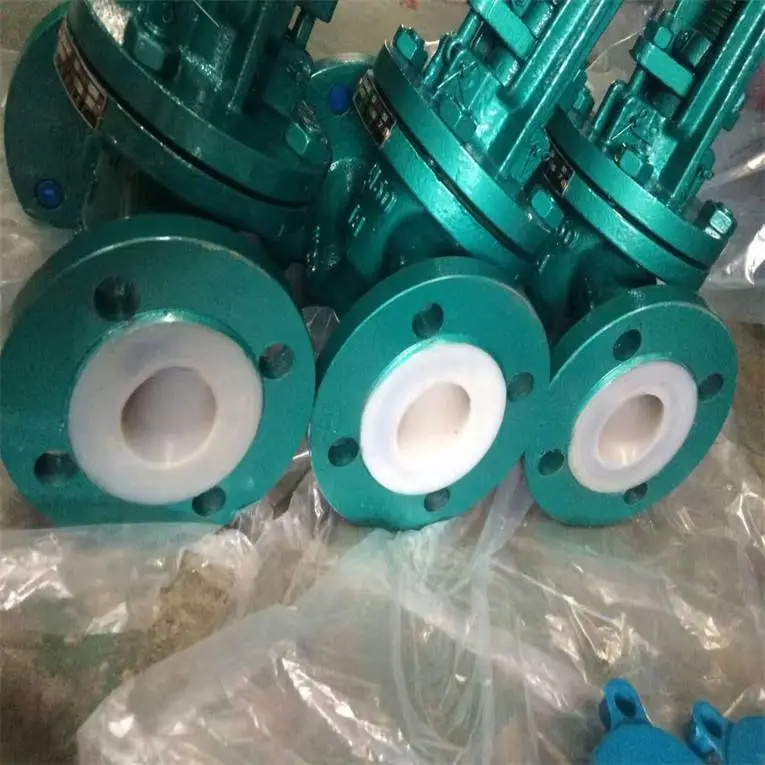

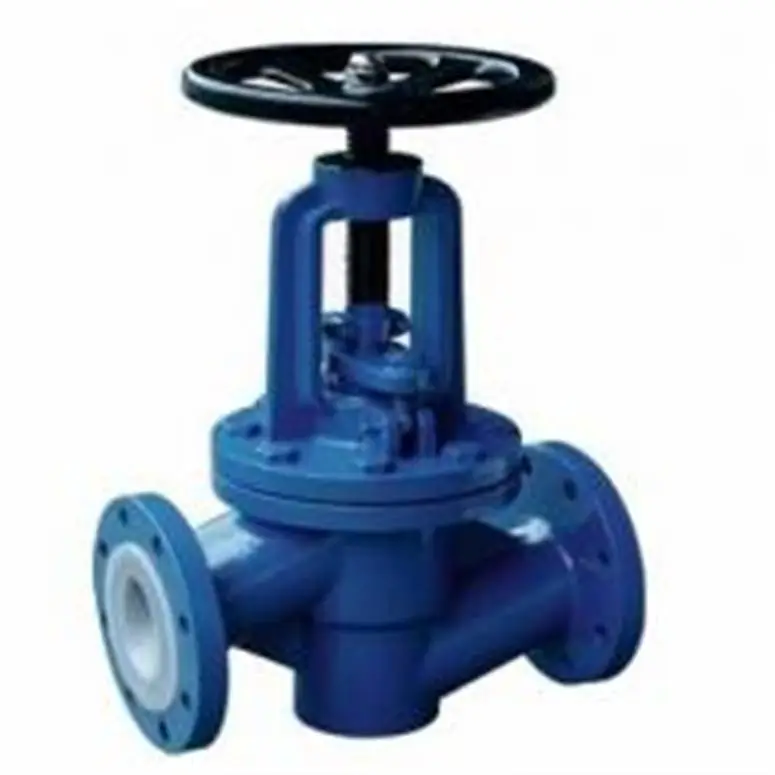

衬氟法兰截止阀适用在-50℃~+150℃的各种浓度的王水、流酸、盐酸氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

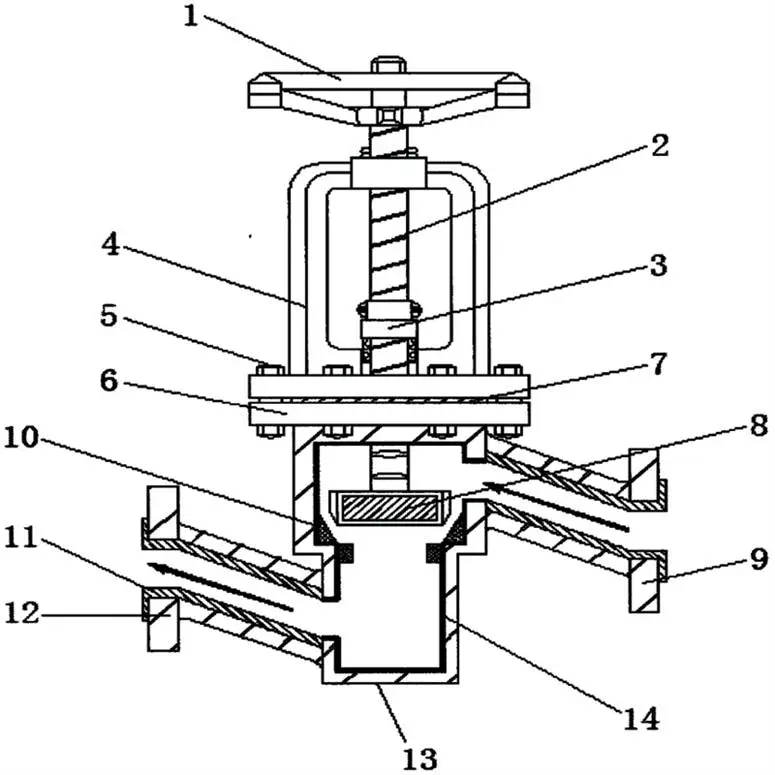

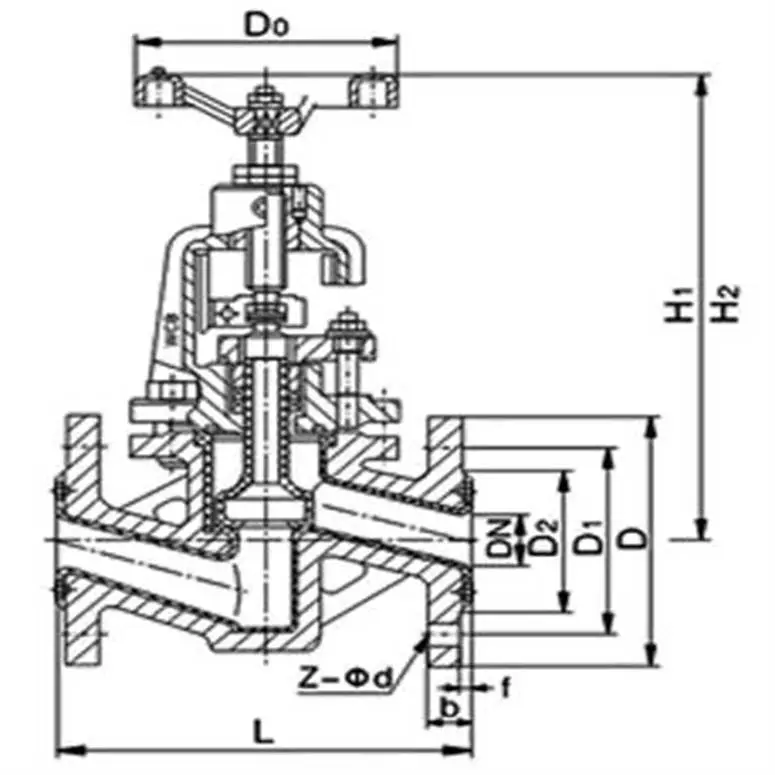

J41F46不锈钢衬氟塑料截止阀结构特点：

1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2、密封面不易磨损、擦伤，密封性较好、寿命长。

3、启闭时的阀瓣行程较小，启闭时间较短、阀门高度较小。

4、阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。

5、截止阀有三种结构形式：直通式、直流式、角式，其中直通式为常用，角式的可以安装在管路系统的拐角处，直流式流阻是截止阀中小的。

6、可根据用户需求配置气动、电动装置，满足遥控和程控的需要。

7、更换零件衬里材料可适用各种介质。

J41F46不锈钢衬氟塑料截止阀技术规范：

1、设计和制造：GB/T12235 。

2、结构长度：GB12221、HG/T3704-2003 。

3、法兰尺寸：GB/T9113.1-2000、ANSI B16.5a 。

4、结构形式：直通、直流、角式 。

5、驱动方式：手动、气动、电动 。

6、公称压力：0.6、1.0、1.6、2.5MPa、Class150、JIS10K 。

7、压力试验：GB/T13927-92、API598 。

J41F46衬氟截止阀标准规范：

设计制造标准：GB/T 12233、GB/T 12235

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

适用温度：

J41F46不锈钢衬氟塑料截止阀性能规范：

J41F46不锈钢衬氟塑料截止阀主要零部件材料表：

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

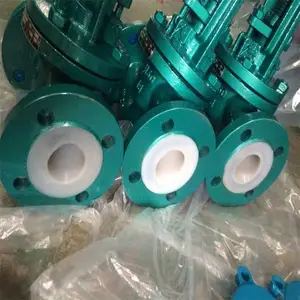

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。衬氟直通式截止阀外壳体采用熔模精密铸造，强度高、外观光洁，与液体接触内腔、阀体、阀盖、阀瓣等（即化学介质过流部件）部件均选用优良的耐腐蚀材料（氟塑料）作为衬里或包覆材料，采用模压衬里成型工艺技术使阀门既有金属的强度有又耐腐蚀的特性。其阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；启闭件(阀瓣)由阀杆带动并沿阀座中心轴线作升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

安装使用注意事项如下：

1）衬氟截止阀应存放在干燥，通风的室内，阀门通道两端应堵塞。

2）存放的衬氟截止阀应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

3）安装前应仔细核对衬氟截止阀标志是否与使用要求相符。

4）安装前应检查衬氟截止阀内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5）安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

6）安装后系统或管路试压时，衬氟截止阀应处于全开位置。

7）使用时，应经常给阀杆梯形螺纹注入润滑剂。

8）手动衬氟截止阀，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

9）衬氟截止阀使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。

10）电动、气动衬氟截止阀的传动装置，其保管、保养、安装和使用，请见“衬氟截止阀电动装置使用说明书"。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
