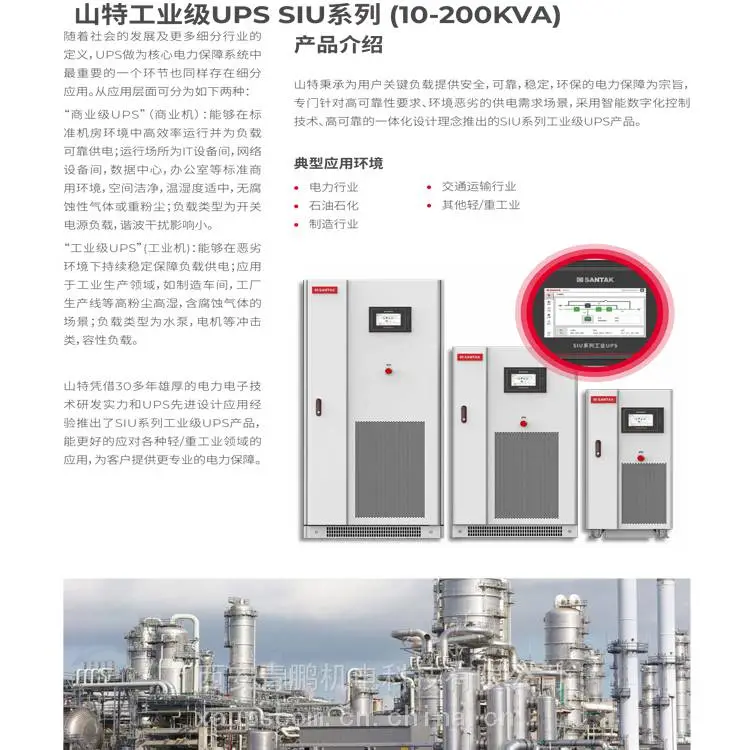

山特工业级UPS电源SIU10k-200kVA产品简介：

山特凭借30多年雄厚的电力电子技术研发实力和UPS前研设计应用经验推出了SIU系列工业级UPS产品，输入输出双隔离，守护电力安全，能更好的应对各种轻/重工业领域的应用，为客户提供更适用的电力保障。

山特秉承为用户关键负载提供安全，保障，稳定，环保的电力保障为宗旨，针对高可靠性要求、环境恶劣的供电需求场景，采用智能数字化控制技术、高可靠的一体化设计理念推出的SIU系列工业级UPS产品。

随着社会的发展及更多细分行业的定义，UPS做为核心电力保障系统中最重要的一个环节也同样存在细分应用。集合适应恶劣物理环境、适应特殊电力环境、适应复杂负载三大价值，搭载输入输出隔离变压器，并采用新设计的元器件，为轨道交通行业及综合安防监控系统，以及发变组控制系统与保护系统等关键负载，提供高稳定不间断电源保护。

山特工业级UPS电源SIU10k-200kVA主要客户应用：

电力行业

·DCS离散控制系统

·发变组保护系统

·脱硫控制系统

石油化工行业

·油、气采集系统

·管道传输系统

·油、气储运系统

·炼化系统

传统钢铁，煤炭等制造行业

·DCS分布式控制系统

·工控机及显示屏

·PLC控制系统

轨道交通行业

·车辆/机场地面用电系统

·综合安防系统

·通信信号系统

·综合监控系统

山特工业级UPS电源SIU10k-200kVA从应用层面可分为如下两种：

“商业级UPS”(商业机）：能够在标准机房环境中高效率运行并为负载可靠供电；运行场所为IT设备间，网络设备间，数据中心，办公室等标准商用环境，空间洁净，温湿度适中，无腐蚀性气体或重粉尘；负载类型为开关电源负载，谐波干扰影响小。

“工业级UPS”(工业机)：能够在恶劣环境下持续稳定保障负载供电；应用于工业生产领域，如制造车间，工厂生产线等高粉尘高湿，含腐蚀气体的场景；负载类型为水泵，电机等冲击类，容性负载。

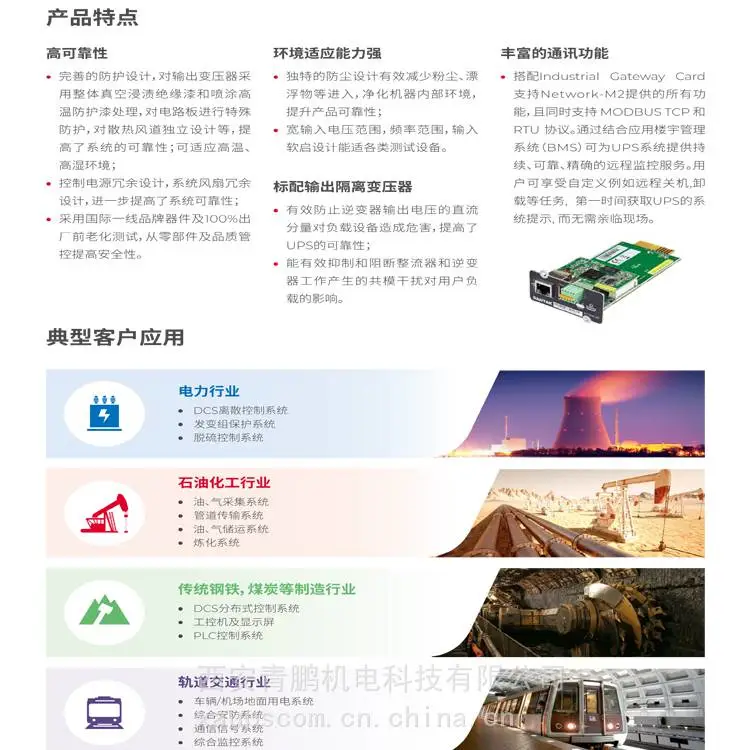

山特工业级UPS电源SIU10k-200kVA产品特点：

高可靠性，功率覆盖范围10K-200K，支持三进单出及三进三出电压制式

输入电压，频率范围宽，环境适应能力强。

直流输入384VDC或220VDC电压可选

标配输出隔离变压器及可选输入变压器，双隔离更安全

适应高粉尘，易腐蚀等恶劣的物理环境

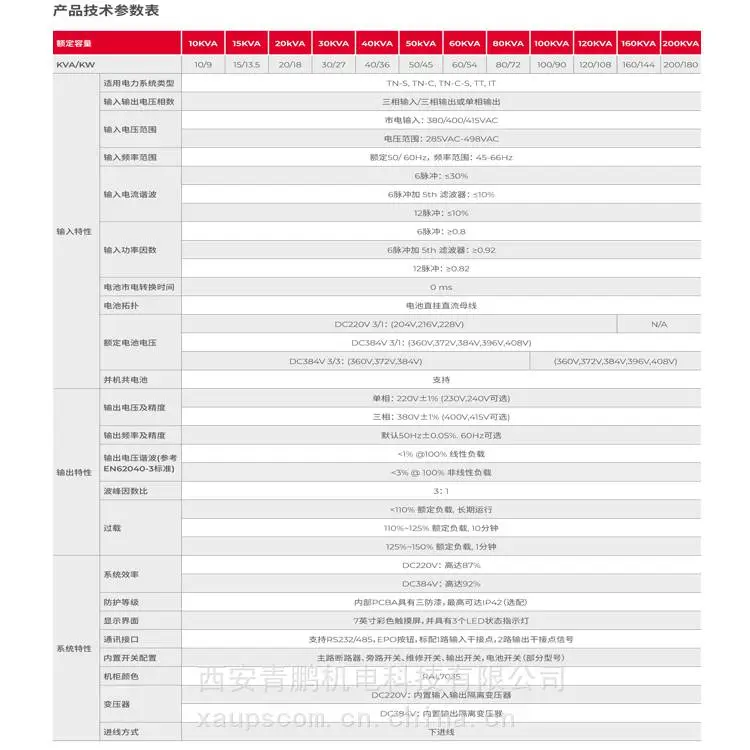

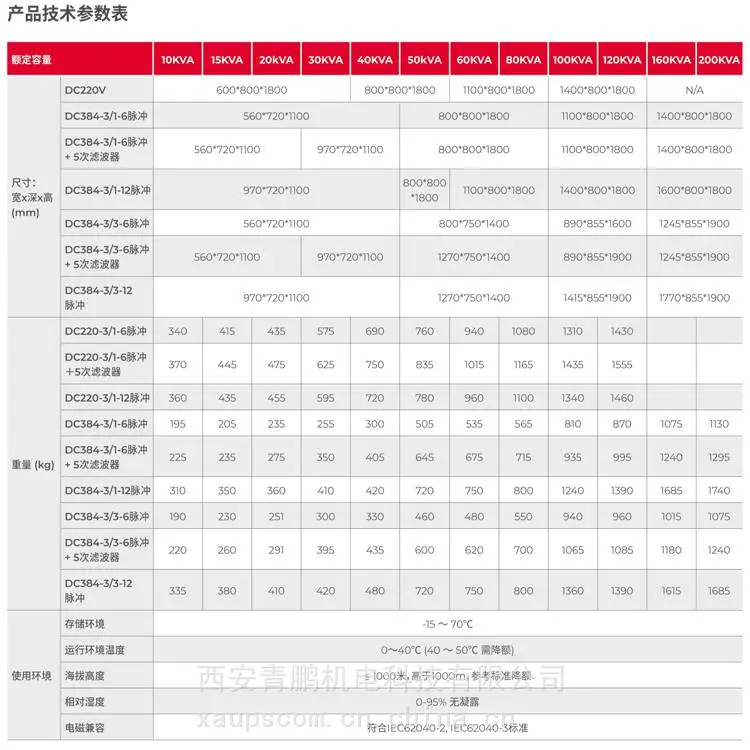

山特工业级UPS电源SIU10k-200kVA产品技术参数表：

型号 SIU10K-33，SIU15K-33，SIU20K-33，SIU30K-33，SIU40K-33，SIU50K-33，SIU60K-33，SIU80K-33，SIU100K-33，SIU120K-33，SIU160K-33，SIU200K-33

额定容量 10KVA 15KVA 20kVA 30KVA 40KVA 50kVA 60KVA 80KVA 100KVA 120KVA 160KVA 200KVA

KVA/KW 10/9 15/13.5 20/18 30/27 40/36 50/45 60/54 80/72 100/90 120/108 160/144 200/180

输入特性

适用电力系统类型 TN-S, TN-C, TN-C-S, TT, IT

输入输出电压相数 三相输入/三相输出或单相输出

输入电压范围

市电输入： 380/400/415VAC

电压范围： 285VAC-498VAC

输入频率范围 额定50/ 60Hz，频率范围： 45-66Hz

输入电流谐波

6脉冲： ≤30%

6脉冲加 5th 滤波器： ≤10%

12脉冲： ≤10%

输入功率因数

6脉冲： ≥0.8

6脉冲加 5th 滤波器： ≥0.92

12脉冲： ≥0.82

电池市电转换时间 0 ms

电池拓扑 电池直挂直流母线

额定电池电压

DC220V 3/1： (204V,216V,228V) N/A

DC384V 3/1： (360V,372V,384V,396V,408V)

DC384V 3/3： (360V,372V,384V) (360V,372V,384V,396V,408V)

并机共电池 支持

输出特性

输出电压及精度

单相： 220V±1% (230V,240V可选)

三相： 380V±1% (400V,415V可选)

输出频率及精度 默认50Hz±0.05%. 60Hz可选

输出电压谐波(参考

EN62040-3标准)

<1% @*** 线性负载

<3% @ *** 非线性负载

波峰因数比 3： 1

过载

<110% 额定负载, 长期运行

110%~125% 额定负载, 10分钟

125%~150% 额定负载, 1分钟

系统特性

系统效率

DC220V：高达87%

DC384V：高达92%

防护等级 内部PCBA具有三防漆，高可达IP42（选配）

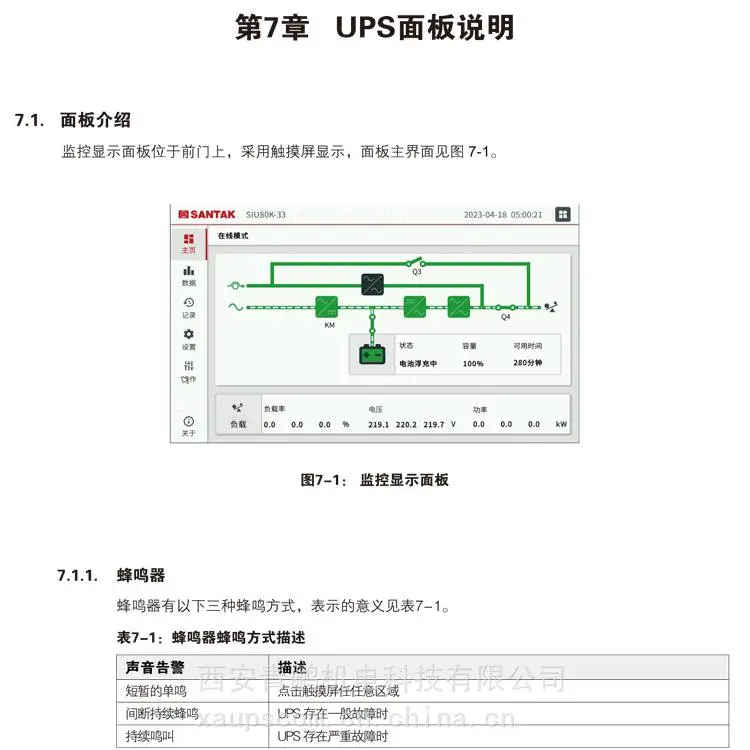

显示界面 7英寸彩色触摸屏，并具有3个LED状态指示灯

通讯接口 支持RS232/485，EPO按钮，标配1路输入干接点，2路输出干接点信号

内置开关配置 主路断路器、旁路开关、维修开关、输出开关，电池开关（部分型号）

机柜颜色 RAL7035

变压器

DC220V：内置输入输出隔离变压器

DC384V：内置输出隔离变压器

进线方式 下进线

山特工业级UPS电源SIU10k-200kVA选项和附件：

·并机组件

并机系统最多可安装8台UPS，提供并联或冗余功能。此系统能比单台UPS提供更大容量，并能依据客户需求进行灵活配置。1台UPS因故障或维护不能工作时，其余并联冗余的UPS将继续为关键负载提供不间断电源。

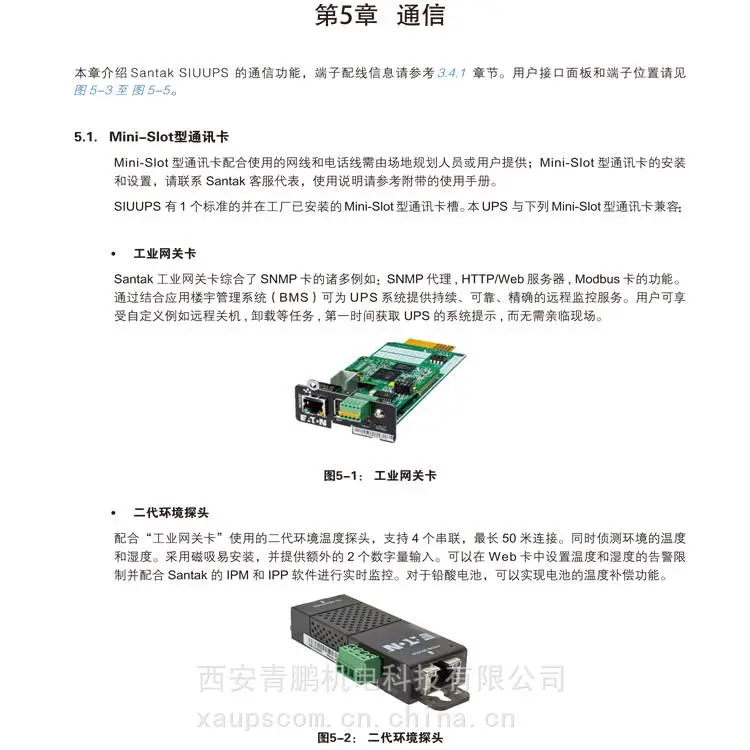

·工业网关卡

Santak工业网关卡综合了SNMP卡的诸多例如： SNMP代理,HTTP/Web服务器,Modbus卡的功能。 通过结合应用楼宇管理系统（BMS）可为UPS系统提供持续、可靠、***的远程监控服务。用户可享受自定义例如远程开关机,***时间获取UPS的系统提示 , 而无需亲临现场。

·电池冷启动组件

电池冷启动选件可以让UPS在没有交流输入电源的情况下，将直流母线电压通过电池冷启动装置升高到电池电压，辅助电源工作，整个UPS可以在没有交流输入源的情况下开始进入电池模式工作。

10-80kVA UPS电池冷启动装置安装在UPS前侧内盖板上，打开UPS前门可以看到有一个红色按钮，丝印显示为：“Black Start”把外部电池接入到UPS端口，长按冷启动按钮，在UPS触摸屏亮后则可以松开按钮，UPS初始化完成后会自动闭合电池接触器，此时可通过UPS面板手动开启到电池模式供电。

100-200kVA UPS电池冷启动装置安装在UPS前侧盖板上，打开UPS前门可以看到有一个软启微断，丝印显示为：“Black Start”把外部电池接入到UPS端口，闭合软启微断，UPS初始化完成后经过延时可以闭合电池开关，电池开关闭合后断开软启微断，此时可通过UPS面板手动开启到电池模式供电。

·负载总线同步组（LBS）

LBS是Load Bus Synchronization的缩写。意思是两个独立的UPS系统（可能是单机也可能是并机）通过LBS通讯线保持输出同步，然后由STS（Smart Transfer Switch）智能选择供电质量好的回路给用户供电。

LBS模式，在两套独立的单机系统或并机系统之间实现输出电压同步。一套为LBS主机系统，另一套为LBS从机系统，在任何稳态工况下能实现输出同步，以支持双母线的UPS配电方案。

两个完全独立的UPS单机或并机系统的输出能在任何稳态工况下实现同步，以支持双母线的UPS配电方案。LBS的两套UPS系统的旁路可为同一源 , 也可为不同的源。

·绝缘检测仪

交流绝缘检测仪：交流绝缘检测仪用于对地隔离交流系统的对地电阻检测，当交流系统中的一相或者多相对地绝缘电阻降至一定幅值时，UPS可以发出声光告警，及时提醒客户对交流系统进行检修，减少损失。

直流绝缘检测仪：用于配置输入隔离变压器或者交流输入对地隔离的UPS直流母线绝缘在线监测，可以同时检测正负母线对地绝缘是否异常。可以及时检测出电池漏液或者电池对地阻抗异常故障，及时提醒客户对直流电池系统进行检修，减少损失。

交流绝缘检测仪和直流绝缘检测仪适用于输入带隔离变压器配置的机型。

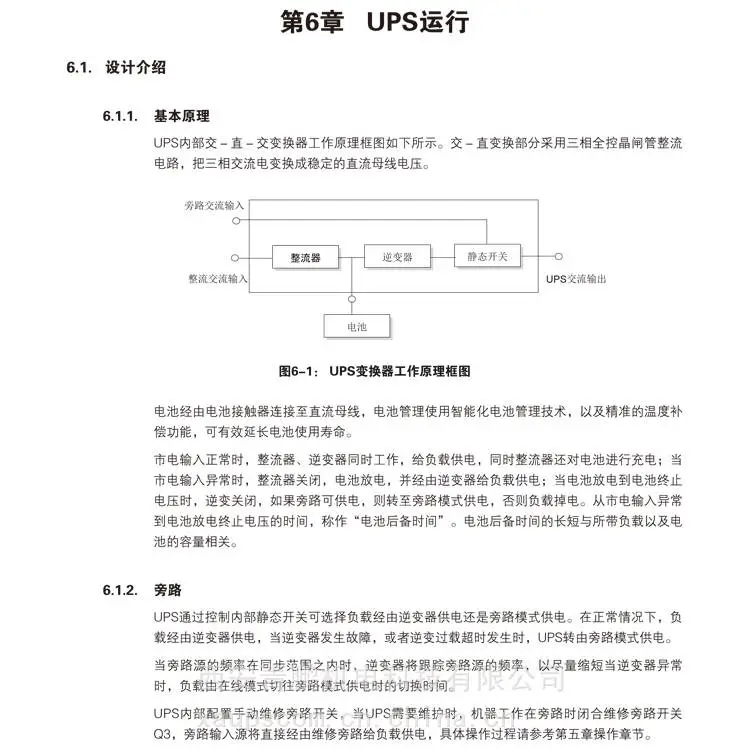

山特工业级UPS电源SIU10k-200kVA市电和旁路运行介绍：

电池经由电池接触器连接至直流母线，电池管理使用智能化电池管理技术，以及精准的温度补偿功能，可有效延长电池使用寿命。

市电输入正常时，整流器、逆变器同时工作，给负载供电，同时整流器还对电池进行充电；当市电输入异常时，整流器关闭，电池放电，并经由逆变器给负载供电；当电池放电到电池终止电压时，逆变关闭，如果旁路可供电，则转至旁路模式供电，否则负载掉电。从市电输入异常到电池放电终止电压的时间，称作“电池后备时间”。电池后备时间的长短与所带负载以及电池的容量相关。

旁路运行介绍：

UPS通过控制内部静态开关可选择负载经由逆变器供电还是旁路模式供电。在正常情况下，负载经由逆变器供电，当逆变器发生故障，或者逆变过载超时发生时，UPS转由旁路模式供电。当旁路源的频率在同步范围之内时，逆变器将跟踪旁路源的频率，以尽量缩短当逆变器异常时，负载由在线模式切往旁路模式供电时的切换时间。

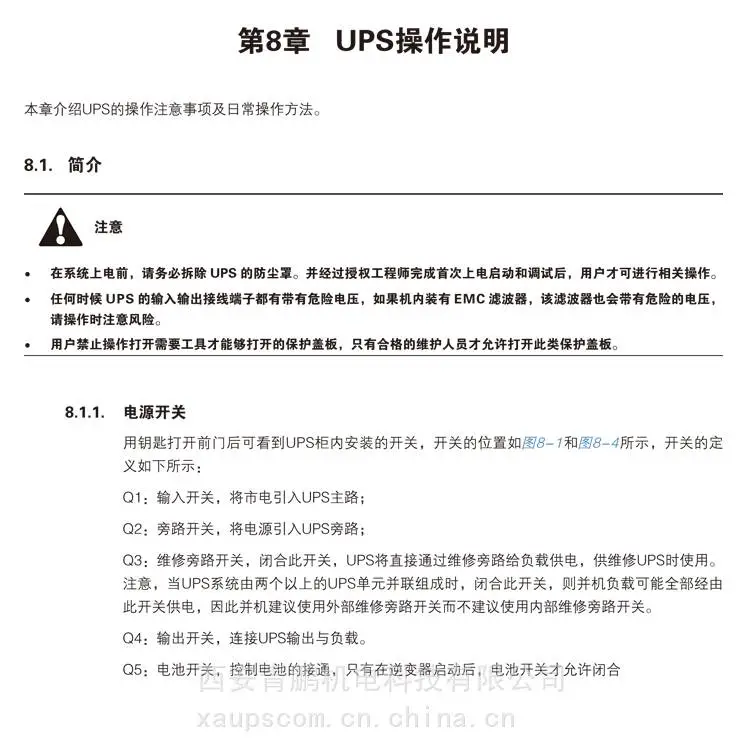

UPS内部配置手动维修旁路开关，当UPS需要维护时，机器工作在旁路时闭合维修旁路开关Q3，旁路输入源将直接经由维修旁路给负载供电。

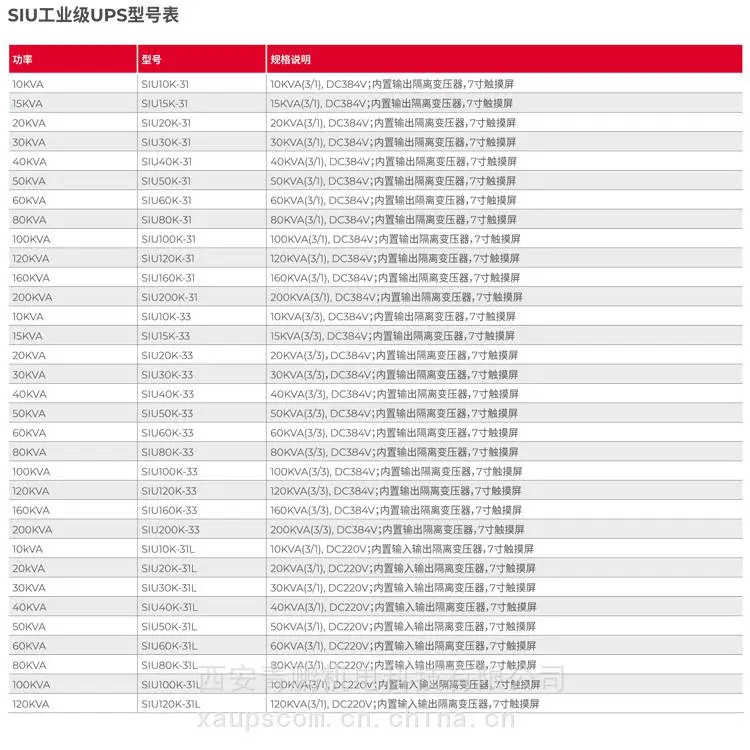

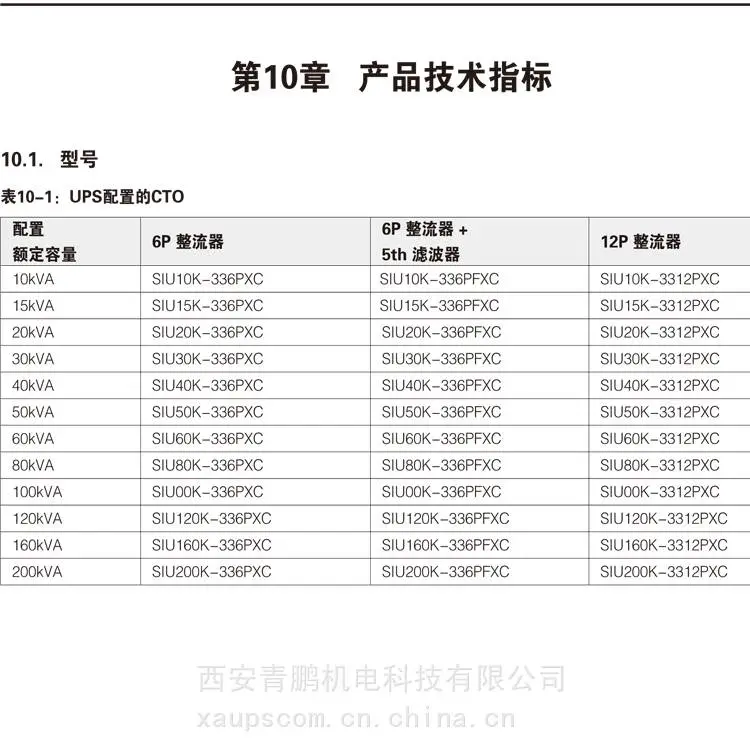

UPS型号：

SIU10K-33，SIU15K-33，SIU20K-33，SIU30K-33，SIU40K-33，SIU50K-33，SIU60K-33，SIU80K-33，SIU100K-33，SIU120K-33，SIU160K-33，SIU200K-33
