产品简介：

       ZZYP-16B薄膜型自力式调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设***波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。

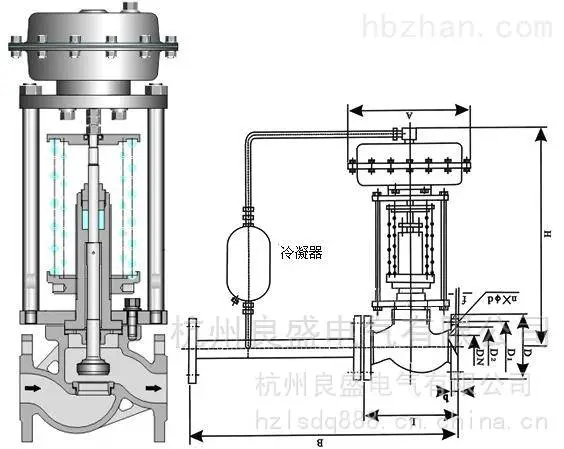

产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到较佳的控制效果。

产品特点

无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

压力分段范围细且互相交叉，调节精度高。

压力设定值在运行期间可连续设定。

对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

橡胶膜片式检测，执行机构测精度高、动作灵敏。

采用压力平衡机构，使调节阀反应灵敏、控制***。

ZZYP-16B薄膜型自力式调节阀规格与技术参数：

公称通径：DN15300

公称压力：PN1.610.0MPa

ANSI 150 6001b

介质温度：-25350℃

连接方式：法兰式、焊接

阀体材质：WCB、CF8、CF8M、CF8M

阀芯材质：304、316L、PTFE、PPL

阀座材质：304、316L、316L+Ste11ite

流量特性：快开

可调比：30：01：00

调节精度：8-10%

泄漏量：软密封ANSI Class VI、硬密封ANSI Class IV

压力调节范围：304000KPa

流量特性的选择要求：

目前，现有调节阀固有流量特性主要有：直线、等***比、抛物线及快开等几种，其中常见的是前两种。

直线流量特性是指调节阀的流量与开度程比例关系。

等***比流量特性指调节阀流量变化的***比在全行程内是相等的。

直线流量特性在小开度时，相对流量变化大，调节性强，易于产生超调，引起震荡，而在打开度时，相对流量变化小，调节作用弱，不够敏感。等***比流量特性

的流量变化***比相等，在较大开度范围内，相对流量变化大，调节灵敏有效，等***比特性曲线始终在直线特性曲线的下方，在同一开度下，流量比直线特性的小，且

由于等***比特性的流量多集中在大开度区，在考虑同样的开度偏差余量时，所需的流量系数余量就大。因此等***比流量特性阀的容量较直线流量特性要小些。
