ECJ22100-D89986 3按键8输出眼部按摩仪芯片

一、 功能说明

    三路按键Key1(开机键)，Key2（定时键），Key3（电机按键）控制8路LED，一路PWM马达输出

   上电不工作，长按Key1键3秒开机，默认Led1亮，短按Key1键依次为：Led2亮，Led3亮再回到Led1亮，依次循环，Led1，Led2，Led3输出高电平有效，没有操作Key2按键时每短按一次的工作时长默认为20分钟，操作Key2按键后，工作时长按Key2选定的时长执行，完成设定的工作时长后自动关机,长按3秒关机。

开机默认定时20分钟（Led4亮）,短按Key2键切换定时时间，依次为 ：15分（Led5亮）-10分(Led6亮)-15分（Led5亮）-20分（Led4亮），依次循环，Led4，Led5，Led6输出高电平有效，完成设定的工作时长后自动关机，定时过程中Key2键触发有效,长按此键无效

开机后短按Key3键，OUT(马达,高有效）输出工作2S停500MS,频率10HZ，默认占空比30%(Led7长亮)，短按改变占空比依次为50%(Led7每1秒亮1次)，70%(Led7每1秒亮2次)，回到30%(Led7长亮)，依次循环（短按只改占空比），工作过程中Led7亮（高有效）Led8灭；长按Key3键，马达输出工作2S停500MS,频率78HZ（按原样品），默认占空比30%（Led8长亮），短按改变占空比依次为50%（Led8每1秒亮1次），70%（Led8每1秒亮2次），回到30%（Led8长亮），依次循环，工作过程中Led8亮（高有效）Led7灭

Key3键切换2种按摩模式开启时重新开始计时；没有操作Key2按键时工作时长默认为20分钟，操作Key2按键后，工作时长按Key2选定的时长执行，完成设定的工作时长后自动关机。

二、 电气参数（VDD=5.0V，GND=0,TA=25℃）

三、 封装脚位图（SOP14）

四、 PIN引脚及功能描述

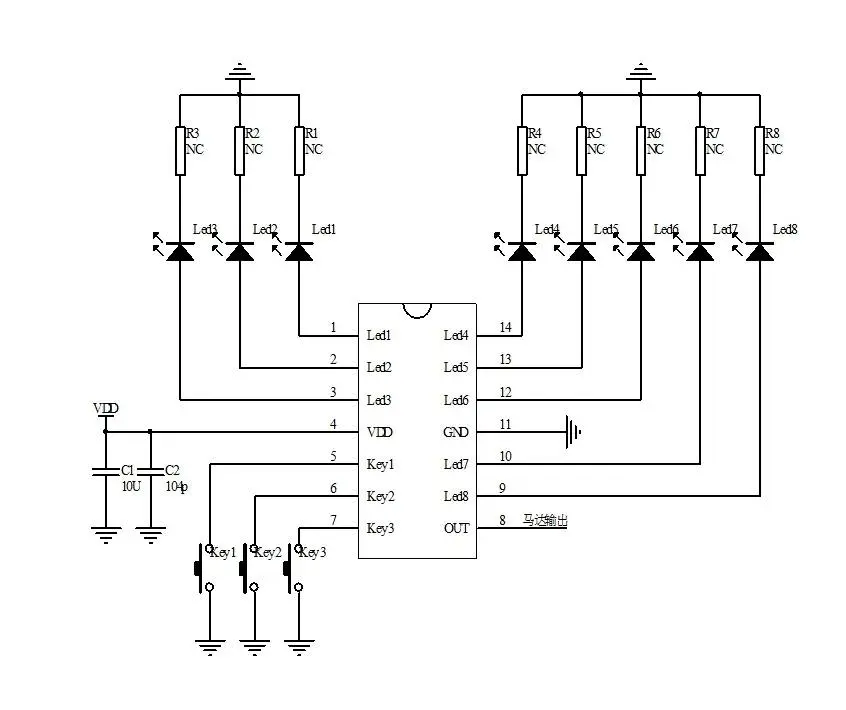

五、参考电路图

六、 封装尺寸图（SOP14）

七、版本说明
