品牌:丽晶微型号:EC190706-4-EAD7类型:其他IC
封装:sop
6脚长按1秒开关机芯片 触发延时开关IC 国产长按开关机芯片 家电美容仪器摄像头ON/OFF开关芯片

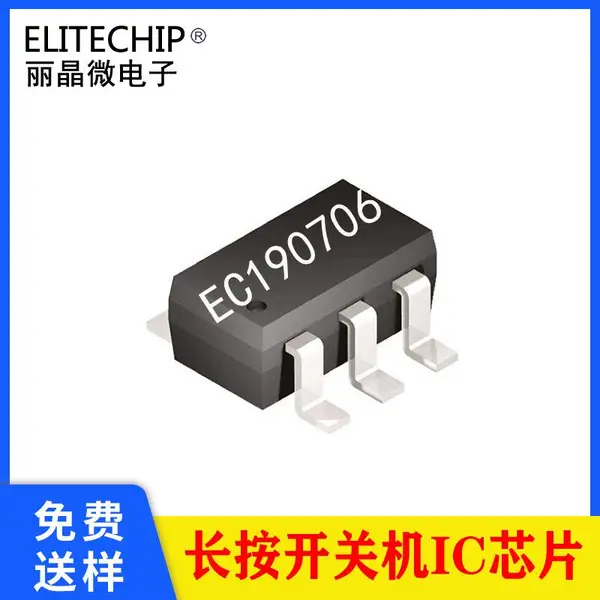

EC190706-4-EAD7长按1秒开关机芯片

一.功能说明

    开关控制芯片,工作电压范围:DC 2.2-5.0V,按键轻触开关KEY,控制2路OUT1-OUT2输出,上电OUT1输出低电平,OUT2输出高电平,长按按键 1秒后OUT1输出高电平,OUT2输出低电平,再次长按1秒后输出电平翻转(OUT1输出低电平,OUT2输出高电平)。



二.电气参数   (VDD=5.0V  TA=25℃)

参数

符号

最小值

典型值

单位

条件

工作电压

VDD

2.2

3.0

5.0

V


工作电流

IOP


3


uA


静态电流

ISTB



1

uA

VDD=3.0V

驱动电流低电平输出

IOL


20


mA

VDD=3.0V

驱动电流高电平输出

IOH


8


mA

VDD=3.0V

过VDD极限电流

IVDDmax



50

mA


过GND极限电流

IGNDmax



50

mA


工作温度

TA

-10

25

85


储存温度

Tstg

-20

25

150








三.封装脚位图(SOT23-6)








管脚号

符号

功能描述

1

OUT1

信号输出,高电平输出

2

GND

电源负

3

KEY

触发开关

4

OUT2

信号输出,低电平输出

5

VDD

电源正

6

NC

悬空



















四. 参考电路图








四     五.封装尺寸(SOT23-6)



六.版本说明

版本

日期

描述

EC190706-4-EAD7

2022/10/20

V01初版
