| 品牌：丽晶微 | 型号：EH2927-A5C4 | 类型：其他IC |
| 封装：sop |

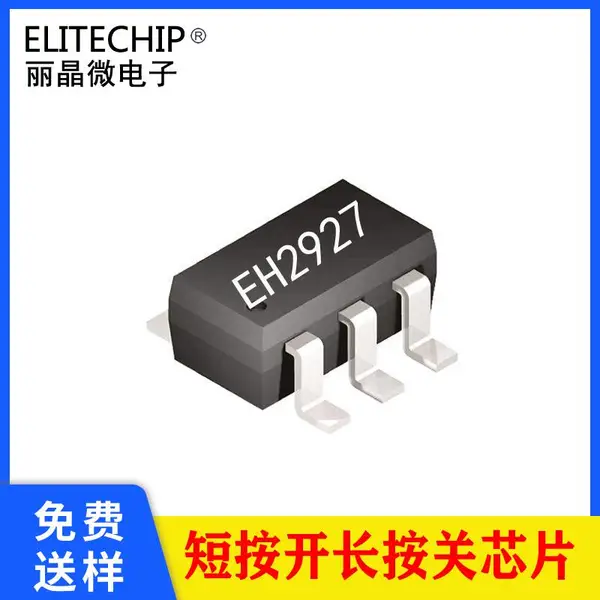

EH2927-A5C4短按开机长按关机芯片
一、 功能说明
两按键（KEY1、KEY2）输入控制，两路信号同步输出，上电OUTL输出高电平、OUTH输出低电平
KEY1键：短按0.1秒开机，OUTL低电平输出、OUTH高电平输出，再长按1秒关机，OUTL低电平翻转为高电平、OUTH高电平翻转为低电平，依次循环
KEY2键：短按0.1秒开机，OUTL低电平输出、OUTH高电平输出，再长按3秒关机，OUTL低电平翻转为高电平、OUTH高电平翻转为低电平，依次循环
二、 极限参数
Absolute Maximum Ratings
Voltage applied at VDD to VSS ..............................................................................- 0.3V to 6.0V
Voltage applied at any pin to VSS............................................................................- 0.3V to VDD+0.3V
Operating ambient temperature................................................................................ -40°C to 85°C
Storage ambient temperature ...................................................................................-40°C to 125°C
三、 电气参数（VDD=5.0V TA=25℃）
参数 | 符号 | 最小值 | 典型值 | 值 | 单位 | 条件 |
工作电压 | VDD | 2.4 | 3.0 | 5.0 | V | |
工作电流 | IOP | 3 | uA | VDD=3.0V功耗小于3UA | ||
静态电流 | ISTB | 3 | uA | VDD=3.0V功耗小于3UA | ||
驱动电流低电平输出 | IOL | 14 | mA | VDD=5.0V,VOL=0.7V | ||
驱动电流高电平输出 | IOH | 6 | mA | VDD=5.0V,VOH=VDD-0.7 | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | -30 | 25 | 80 | ℃ | |
储存温度 | Tstg | -35 | 25 | 100 | ℃ |
四、 封装脚位图（SOT23-6）
管脚号 | 符号 | 功能描述 |
1 | KEY2 | 触发开关2 |
2 | GND | IC负极 |
3 | KEY1 | 触发开关1 |
4 | OUTH | 信号输出，高电平有效 |
5 | OUTL | 信号输出，低电平有效 |
6 | VDD | IC正极 |
五、 电路图参考
推LED应用图参考
六、 封装尺寸图（SOT23-6）
七、 版本说明
版本 | 日期 | 描述 |
EH2806-A234 | 2022/8/29 | V01初版 |
EH2927-A5C4 | 2022/9/28 | V02初版短按开机 |
