适用流体

DIW,IPA等

测量范围L/min

0.4-3.5

2-20

3-40

8-90

瞬时L/min

4

25

50

100

管径内/外

9.56/6.35

12.7/9.53

19.5/15.8

25.4/22.2

分解能

0.01L/min

0.1L/min

1L/min

精度

±2% FS

响应速度

约1秒

组成材料

附件结构：PFA管，接触液体部分：高纯PFA

流体温度

0~90℃

压力

1 MPa

使用电源

DC12~24V

电流消耗

100MA以下

环境温度

0~50℃

储存温度

-10~70℃

湿度

95%RH以下

模拟输出

瞬时流量值输出4-20mA（0L/min~流量）

脉冲输出

瞬时和积算流量值

开关输出

可设定2个开关量输出值（脉冲方式时只支持1个）

防护等级

IP65

显示输出

流量：FND 3DIGIT，情况：绿色LED和红色LED

标记

流量：FND 3 DIGIT

输出设置：绿色 LED ＆ 红色 LED

锁钮开关

3个

接线

红色:VCC, 黑色:GND, 青色: 开关 1,

白色: 开关 2, 黄色: 模拟输出

安装位置

***制(仅安装时遵守箭头方向)

英寸

3/8, 1/2, 3/4, 1 inch

3/8, 1/2, 3/4, 1 inch

3/8, 1/2, 3/4, 1 inch

目***/4inch可以对应， 其他研发中

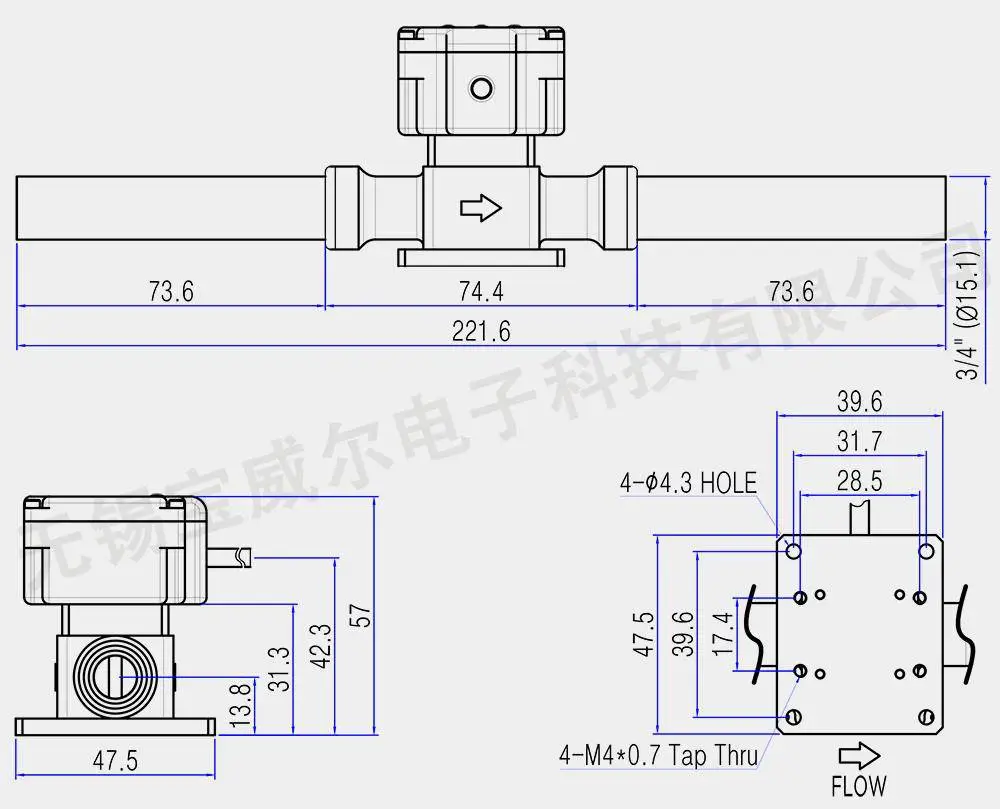

尺寸

280 x 60 x 72mm

280 x 48 x 79mm

130 x 48 x 88mm

节省安装空间

材料/防水

PFA / IP65

PFA / IP65

PFA / IP65

电源

12 ~ 24VDC, less than  100mA(MAX)

12 ~ 24VDC, less than 100mA(MAX)

18 ~ 28VDC, less than  100mA(MAX)

电流低，发热少

精度

±2% FS(Analog output)

±3% FS(Pulse output)

±2% FS

(Only analog output)

±3% FS(Analog output)

±3% FS(Pulse output)

***度更高

流体温度

0 ~ 90℃

0 ~ 90℃

0 ~ 50℃

支持高温

响应时间

1 sec

1 sec

1 sec

反应速度快

可测范围(DIW)

3 ~ 40 L/M

[MAX 50L/M)

3 ~ 40 L/M

[MAX 50L/M)

3 ~ 50 L/M

流量达50L/M

模拟输出

4-20 mA

4-20 mA

4-20 mA

操作模式

Analog output mode

Pulse output mode

Only Analog

output mode

Analog output mode

Pulse output mode

支持两种

OUTPUT方式
