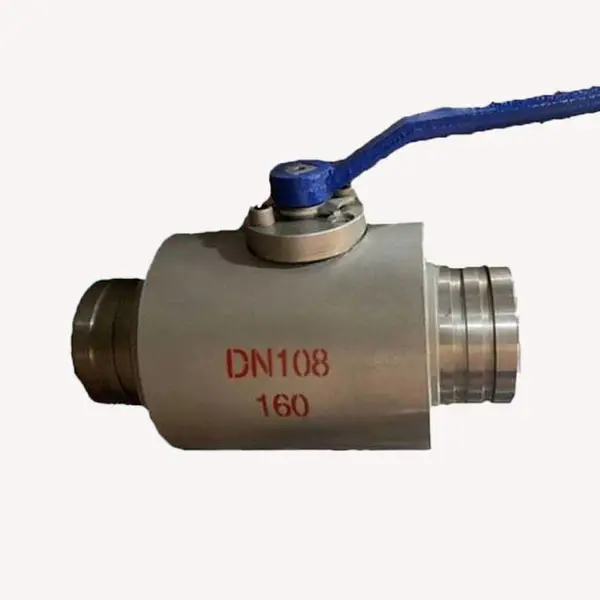

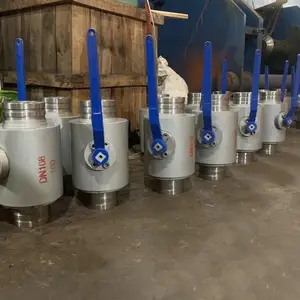

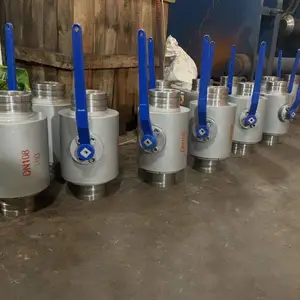

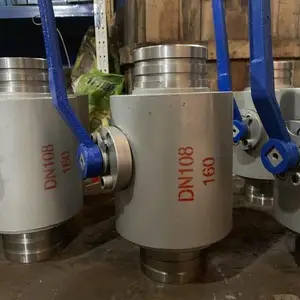

Q80CG高压沟槽卡箍球阀产品介绍

Q80CG高压沟槽卡箍球阀是一种具有旋转90度动作的阀门，其旋塞体为球体，内部有圆形通孔或通道通过其轴线。该阀门在管路中主要用于切断、分配和改变介质的流动方向，仅需旋转90度的操作和较小的转动力矩就能实现严密关闭。其结构形式为浮动球球阀，3C阀门类别为工业，类型（通道位置）为直通式。

压沟槽卡箍球阀基本结构与工作原理

Q80CG高压沟槽卡箍球阀是一种采用卡套或沟槽连接形式的浮动球球阀，其核心结构为旋转90度的球体旋塞，球体中间有圆形通孔或通道通过轴线，通过旋转球体实现管路的切断、分配和介质流向改变。该阀门仅需旋转90度即可完成全开或全关操作，且所需转动力矩小，关闭严密性高，适用于高压工况环境。

结构紧凑：体积小、重量轻，安装便捷，节省管路空间。

密封可靠：双密封面设计，密封材料采用塑料等，可实现完全密封，适用于真空系统。

操作便捷：90度旋转快速启闭，便于自动化或远距离控制。

维修方便：密封圈为活动式结构，拆卸更换简单，球体与阀座密封面在全关时与介质隔离，减少冲蚀。

适用范围广：通径覆盖几毫米至几米，压力从高真空到高压，可用于含悬浮固体颗粒的介质。

Q80CG高压沟槽卡箍球阀的安装要点

Q80CG高压沟槽卡箍球阀的安装需严格遵循沟槽连接规范，确保密封性能和操作可靠性。以下是关键安装步骤及注意事项：

安装前准备

管道与阀门检查：安装前需确认管路已冲洗干净，无杂质残留；同时检查阀门密封面是否完好，有无划痕或损伤，若发现问题需及时修复或更换。

沟槽加工要求：管道连接部位需加工出符合标准的沟槽，尺寸和精度需与阀门卡箍适配，确保卡箍安装后受力均匀。

安装流程

1. 密封圈安装：将橡胶密封圈套在阀门一端接口上，注意密封圈位置居中，避免扭曲或偏移。

2. 对正与插入：将阀门与管道对正，使阀门接口完全插入管道沟槽内，确保连接部位无间隙。

3. 卡箍紧固：将卡箍套在沟槽处，使用螺栓对称逐步拧紧，确保卡箍均匀受力，防止局部过紧导致密封失效。

4. 驱动装置调试：若配备驱动装置，需检查其与阀门连接是否牢固，传动部件是否灵活，电气连接是否正确；手动操作时，确认阀门从全开到全关旋转90°无卡顿。

安装后检查

• 密封性测试：开启阀门后观察连接部位是否泄漏，关闭后检查介质是否完全切断。

• 操作灵活性：测试阀门启闭动作是否顺畅，指示箭头与管线平行时为开启状态，垂直时为关闭状态。




• 80CG高压沟槽卡箍球阀的维护与保养

• 日常维护要点

• 定期清洁：清除阀门表面及周围的灰尘、油污，防止杂质进入传动部位。

• 密封面检查：每季度检查密封圈磨损情况，若发现老化、裂纹或变形，及时更换；全开/全关状态下，密封面应与介质隔离，避免长期侵蚀。

• 润滑保养：对阀杆、轴承等活动部件定期加注润滑脂，确保启闭灵活。

• 长期停用注意事项

• 关闭阀门前需冲洗管路，清除介质残留；停用期间保持阀门处于全关状态，避免密封面长期暴露。

• 定期手动启闭阀门1-2次，防止阀杆因长期静止而卡涩。

• Q80CG高压沟槽卡箍球阀的操作规范

• 操作前准备

• 管路冲洗：操作前必须确认管路和阀门已冲洗干净，防止杂质划伤密封面。

• 状态确认：检查阀门指示箭头与管线方向是否一致，避免误操作。

• 安全操作要求

• 介质兼容性：仅适用于额定介质（如水、蒸汽、乳化液等），禁止用于未标注的腐蚀性或高粘度介质。

• 压力与温度：严格在公称压力和温度范围内使用，超压或超温可能导致阀体损坏。

• 应急处理：若发现异常振动、泄漏或异响，立即关闭上游阀门，泄压后进行检查。

• 远程控制注意事项

• 远程操作时需确认信号传输正常，避免因延迟或误信号导致阀门异常动作。

• 定期校验控制系统与阀门的联动精度，确保指令与实际状态一致。

• 产品特性与适用场景

• 核心优势

• 高效流通：全通径设计，流体阻力小，适用于大流量工况。

• 密封可靠：双密封面结构，采用塑料或金属密封材料，可实现完全密封，适用于真空系统。

• 耐磨损性：启闭过程中球面与阀座具有擦拭作用，可用于含悬浮颗粒的介质。

• 典型应用领域

• 工业管道：石油、化工、冶金行业的切断与分配系统。
