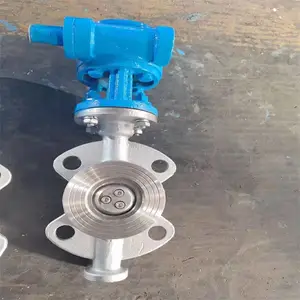

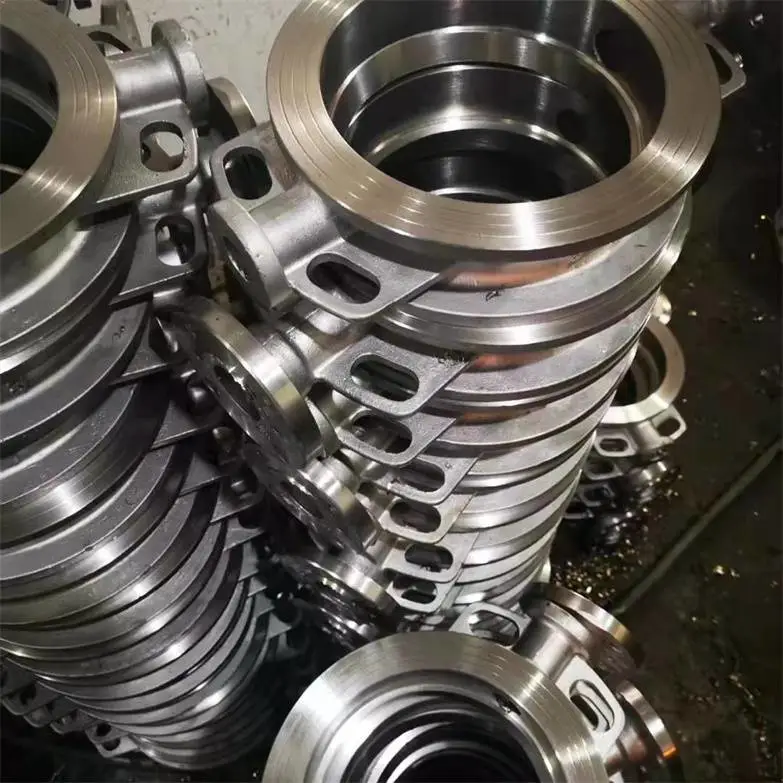

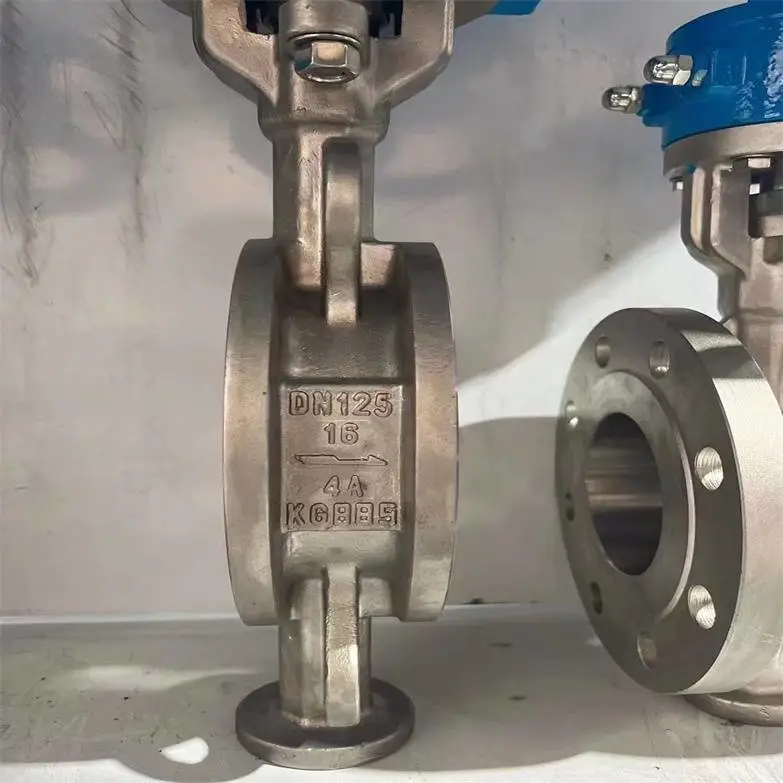

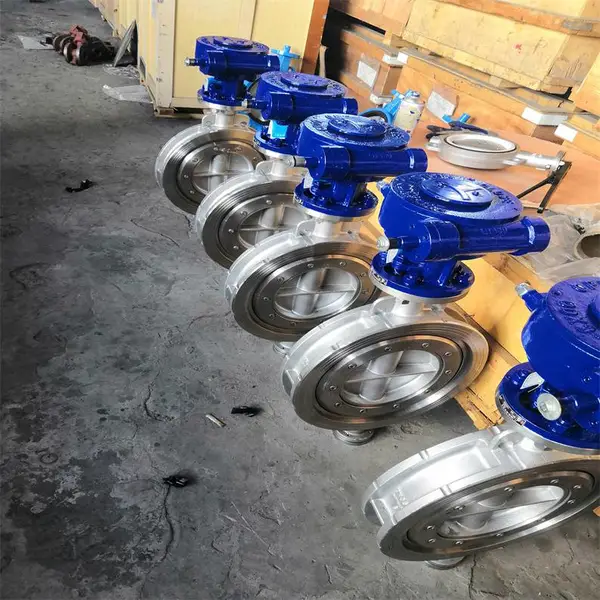

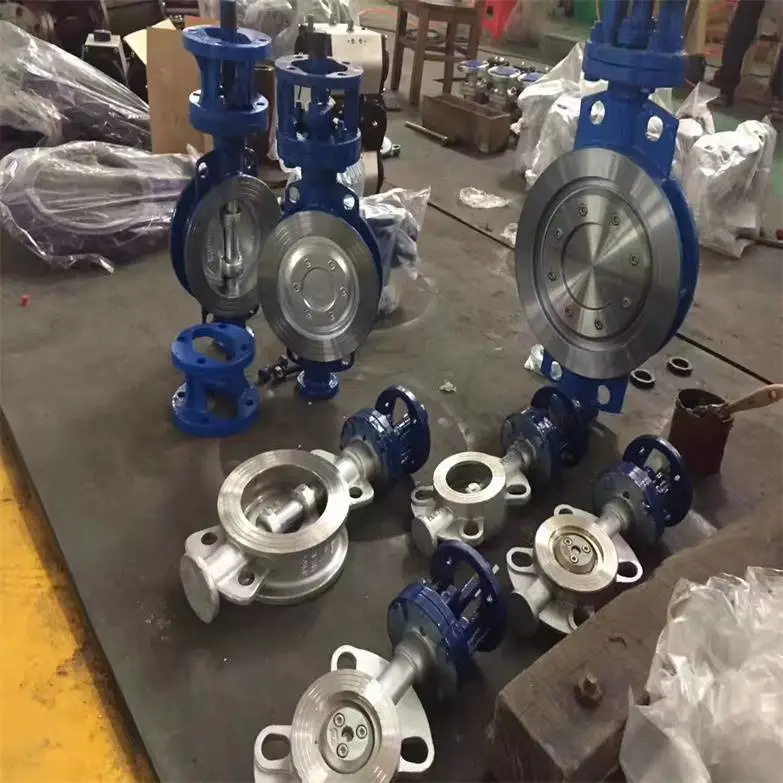

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀

D373H三偏心硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果，达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤600℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

三偏心法兰蝶阀是一种在工业管道系统中广泛应用的阀门类型，其设计特点在于三个独立的偏心结构，旨在实现更优异的密封性能、***的操作扭矩和***的使用寿命。这种阀门通过精密的几何设计，解决了传统蝶阀在高压高温工况下密封不严、易磨损等问题，适用于要求严格的切断和调节场合。

三偏心硬密封蝶阀是一种高性能的工业阀门，通过独特的三维偏心设计实现零泄漏密封和长寿命运行，广泛应用于石油、化工、电力、冶金等行业的流体控制场景。以下是其核心特点与技术解析：

一、D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀三维偏心设计：密封与寿命的双重突破

轴向偏心
阀杆轴线与蝶板密封面偏置一定距离，使蝶板在开启时迅速脱离阀座，减少初始摩擦。

径向偏心
阀杆轴线与阀体通道轴线偏置，形成非对称结构，进一步降低启闭过程中的接触面积。

锥角偏心
阀座回转轴线与阀体通道轴线形成偏心角（通常为15°~20°），使密封面呈斜圆锥形。关闭时，蝶板与阀座形成渐进式压紧，实现金属对金属的线密封，而非传统蝶阀的面密封。

效果：

零泄漏：密封比压由驱动力矩和介质压力共同作用，正向压力越高密封越紧，反向压力通过弹簧补偿实现自锁密封。

无磨损启闭：蝶板仅在开启和关闭的瞬间与阀座接触，全程摩擦时间不足0.1秒，寿命是传统阀门的5倍以上。

双向密封：密封面锥角小于摩擦角，反向承压时自动锁紧，安装不受介质流向限制。

二、D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀材料与结构：耐高温高压的硬核保障

密封副材料

阀座：采用多层不锈钢片与柔性石墨复合结构，兼具金属硬密封的耐磨损性和软密封的弹性补偿能力。

蝶板：密封面堆焊钴基硬质合金（如Stellite 6），硬度达HRC45以上，耐冲刷、抗腐蚀。

阀体：材质覆盖碳钢（WCB）、不锈钢（304/316L）、合金钢（F51/F55）等，适应-196℃（LNG）至850℃（高温蒸汽）工况。

大口径优化设计

蝶板采用绗架结构，在***强度的同时减轻重量，过流面积比同口径闸阀大30%以上，流阻降低50%。

公称通径范围：DN50~DN4500，压力等级覆盖PN0.6~PN100（Class150~Class600）。

三、D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀性能优势：多场景适配的“全能选手”

耐高温高压

工作温度：850℃（金属密封型），远超双偏心蝶阀的425℃限制。

耐压能力：PN100（15MPa），可替代高压闸阀用于主蒸汽管道。

快速启闭与低扭矩

启闭角度：70°~90°，时间缩短至传统阀门的1/3。

操作扭矩：比双偏心蝶阀降低40%，支持手动、电动、气动、液动等多种驱动方式。

低维护与长寿命

密封面无磨损，寿命达10年以上，维护周期延长至5年。

模块化设计：密封圈、轴套等易损件可快速更换，单次维修时间＜2小时。

四、D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀典型应用场景

石油化工

高温裂解装置：替代闸阀控制高温蒸汽（≤600℃），减少泄漏风险。

催化装置：调节催化剂输送管道流量，耐磨损设计适应含固体颗粒介质。

电力行业

火电厂主蒸汽管道：PN63以上高压工况下实现快速截断，保障系统安全。

核电站冷却水系统：耐低温（-196℃）特性满足LNG储罐调节需求。

冶金行业

高炉煤气管道：双向密封设计防止煤气泄漏，同时耐受高温粉尘冲刷。

转炉煤气回收：快速启闭功能优化煤气回收效率，年节能率达15%。

市政与环保

城市供热管网：调节热水流量，实现分户供暖精准控制，降低能耗20%。

污水处理厂：耐磨损设计适应污泥输送管道中的高浓度固体颗粒介质。

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀

从结构上看，三偏心设计的核心在于三个关键的偏心设置。高质量个偏心是阀杆轴线与蝶板密封面中心线的偏移，这个设计使得蝶板在开启过程中能够迅速脱离阀座，减少摩擦。***个偏心是阀杆轴线相对于管道中心线的偏移，这进一步确保了蝶板在旋转时与阀座的分离。第三个，也是最关键的一个偏心，是阀座密封锥的轴线与阀门通道轴线的成角偏置。这个锥形偏心的设计，使得蝶板在关闭时能够以楔形方式逐渐压紧密封圈，实现均匀的线接触密封，而在开启时则完全脱离接触，从而***减少了启闭过程中的磨损。

阀门的材质选择对其性能至关重要。阀体、蝶板和阀杆通常根据流体介质、温度和压力条件进行选材。常见的阀体材料包括碳钢、不锈钢、合金钢等，蝶板也多采用不锈钢或表面覆有耐腐蚀涂层的材料。密封副是阀门的关键，阀座密封圈通常采用多层次金属密封圈或弹性体材料（如聚四氟乙烯）复合结构，以适应不同的温度范围和介质特性。多层次金属密封圈由不锈钢薄片与柔性石墨等材料叠加而成，既能承受高温高压，又具有一定的弹性补偿能力，确保在温度波动或轻微变形时仍能保持有效密封。

三偏心法兰蝶阀的性能特点***。首先是其优异的密封性能。由于三偏心结构，阀门在关闭时几乎可以实现零泄漏，满足许多工业领域对严密切断的高标准要求。其次是低扭矩操作。蝶板在开启和关闭过程中与阀座无摩擦接触，使得启闭所需的操作力距大大降低，这意味着可以配置更小型的执行机构，如电动、气动或液动装置，降低了整体成本并提高了控制精度。再者是良好的调节特性。虽然其主要功能是切断，但其流量特性在部分开度时也相对稳定，可用于一定程度的流量调节。其使用寿命较长。由于避免了不必要的摩擦，主要密封部件的磨损极小，维护周期得以延长。

在应用领域方面，三偏心法兰蝶阀因其可靠的性能，被广泛应用于石油化工、电力、冶金、城市给排水、供热等诸多行业。特别是在蒸汽系统、油气输送管道、电站冷凝系统以及各种腐蚀性介质或高温高压的管路上，它常作为关键切断设备使用。其法兰连接方式也使得安装、拆卸和维护较为方便，能够与各种标准的管道法兰相匹配。

安装与维护是***阀门长期稳定运行的重要环节。安装时需确保管道内部清洁，无焊渣等杂质，阀门应处于微开状态进行安装，对中时避免强行拉拽。紧固螺栓应对角均匀上紧，以防止阀体变形影响密封。在日常维护中，应定期检查阀门的外部状态、执行机构的工作情况以及是否存在外部泄漏。对于长期处于静止状态的阀门，建议定期进行启闭操作，以防止密封面粘连。若发现泄漏，通常需要检查密封面是否损伤或阀座圈是否需要更换。

与其它类型阀门的比较有助于理解其定位。与传统的中线蝶阀相比，三偏心蝶阀在密封等级和适用压力温度范围上具有明显优势。与闸阀相比，它具有结构长度短、重量轻、启闭迅速、操作扭矩小的优点。与球阀相比，在大口径应用上，三偏心蝶阀往往具有更优的成本效益和相对紧凑的结构。然而，它的结构相对复杂，制造成本通常高于普通蝶阀。

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀总结其重点如下：

1、三偏心法兰蝶阀的核心在于其三个独特的偏心结构设计，该设计实现了蝶板启闭过程中的无摩擦运动，从而达成了优异的密封性能和低操作扭矩。

2、阀门采用多层次金属密封等结构，能够适应高温、高压及多种苛刻介质工况，使用寿命长，维护需求相对较低。

3、该型阀门广泛应用于对密封要求严格的工业管道系统，在安装和维护时需遵循规范流程，以确保其性能得到充分发挥。

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀采用标准

设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀技术参数

主要零件材质

三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀外形结构图

PN0.6MPa～PN1.0MPa连接尺寸

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀PN1.6MPa～PN2.5MPa连接尺寸

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀PN4.0MPa连接尺寸

五、D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀选型与安装要点

选型依据

介质特性：腐蚀性介质需选择不锈钢或双相钢阀体，高温工况需验证密封材料耐温性。

控制需求：调节型需配备伺服系统实现精准控制，截断型需验证双向密封性能。

压力等级：高温高压工况（PN≥63）必须选择三偏心结构，中低压工况（PN≤40）可考虑双偏心蝶阀。

安装规范

方向要求：水平安装（阀杆垂直向上），避免垂直或倾斜安装导致密封面受力不均。

焊接连接：管道与阀体焊缝强度不得低于阀体材料，焊缝需完全焊透且厚度≥管道壁厚。

法兰连接：采用高强度螺栓，按对角线顺序紧固，扭矩值符合标准（如API609）。

低温工况：LNG用阀门需进行-196℃低温泄漏压力试验，确保密封材料无脆断风险。

六、D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀技术挑战与发展趋势

当前挑战

结构复杂性：三偏心设计加工精度要求高，成本是双偏心蝶阀的2~3倍。

颗粒介质适应性：在液固、气固两相流工况中，阀板易受颗粒冲刷磨损，需优化密封面材料或结构。

发展趋势

材料创新：陶瓷基复合材料、纳米涂层提升密封性能和寿命，降低维护成本。

智能驱动：伺服电机+AI算法实现扭矩实时反馈与自适应调节，优化启闭过程。

结构优化：开发“自清洁”阀板（如锯齿形边缘+高压冲洗孔），减少颗粒沉积，延长使用寿命。

标准化维护：通过定期扭矩测试、密封面探伤等流程，降低长期运行风险。

D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀?安装技术要求?：

蝶阀在安装时，需要满足一系列技术要求。例如，各轴承间隙应符合设计要求；橡胶水封装入前应进行漏气试验；阀体各组合缝间隙应符合规定；竖轴式蝶阀应调整推力瓦螺栓，使上、下水封间隙相等；蝶阀的中心线应根据蜗壳及钢管的实际中心确定；基础螺栓和螺孔间应留有足够的距离等?3。

对夹式蝶阀，作为工业管路中不可或缺的阀门类型，其小巧的身姿在狭窄空间或紧密管道间也能大展身手。安装时，只需将蝶阀置于管道两端法兰之间，通过双头螺栓将管道法兰与蝶阀紧密相连，便可轻松实现对管路流体介质的控制。值得一提的是，当蝶阀完全开启时，其蝶板的厚度仅为介质通过阀体时的微小阻力，从而使得通过该阀门的压力降维持在较低水平，展现出优越的流量调控能力。

01安装准备事项

在开始安装对夹式蝶阀之前，有几个关键步骤需要确保妥善完成。首先，仔细检查蝶阀及其相关部件，确保它们完好无损且符合安装要求。其次，熟悉并理解管道系统的布局和设计，以便确定蝶阀的安装位置和方向。最后，准备好所需的安装工具和材料，如双头螺栓、法兰等，以确保安装过程顺利进行。

? 检查设备和工具

在开始安装之前，务必用空气喷洗清除配管上的异物，同时用清水***清洗配管内面。

? 阀门检查和准备

细心核对阀门的使用情况，确保其性能规范与实际需求相符，特别要注意温度和压力的限制。检查阀门通道及密封面是否残留杂物，如有，需及时清除，以***阀门的正常工作。开箱后的阀门应立即进行安装，避免随意松动阀门上的紧固螺钉或螺母，以确保安装的准确性。对夹式蝶阀的安装必须使用专为蝶阀设计的法兰片，以确保安装的质量和密封性。对于电动蝶阀，虽然可以安装在任意角度的管道上，但为了维护的便捷性，建议避免倒置安装。

在安装蝶阀法兰盘时，必须确保法兰面与密封橡胶精准对中，螺钉应均匀拧紧，以***密封面的完整贴合。如果不均匀拧紧螺钉，可能会导致橡胶凸起卡住蝶板或顶住蝶板，从而造成阀杆处的泄漏问题。

02D373H-16P蜗轮不锈钢三偏心硬密封对夹式蝶阀安装步骤详解

接下来，让我们了解对夹式蝶阀的安装步骤。正确的安装流程对于确保蝶阀的密封性能、防止泄露以及保障工况作业中的安全性至关重要。因此，用户应仔细阅读并遵循安装指南进行操作。

? 放置阀门与初步固定

将阀门平稳地置于预安装的两片法兰之间，并确保螺栓孔能够精准对齐。

将四对螺栓螺母逐一轻柔地置入法兰孔中，随后略微拧紧螺母，以此方式校正法兰面的平整度。

? 焊接法兰

通过点焊将法兰稳固地连接至管道上。

将阀门从管道上移开，并将法兰与管道完全焊接，确保其稳固连接。

? 再次安装和调整

在焊口完全冷却之后，进行阀门的安装。确保阀门在法兰内部拥有充足的运动空间，以防止阀门受到损坏，同时也要确保阀板能够达到一定的开启角度。

调整阀门至适当位置后，逐一拧紧四对螺栓，但需注意不要过度拧紧。

? 最终检查和调试

开启阀门，确保阀板能够顺畅地开启与关闭，随后略微打开阀板。

进行交叉均衡，逐一拧紧所有螺母，确保均衡分布。再次检验阀门的开闭是否自如，同时需留意阀板是否与管道发生接触。

对夹式蝶阀的安装过程需要格外小心。在安装前，应确保阀门平放且避免随意磕碰。安装时，需按照预设长度进行拉制，确保准确无误。在现场管道设计中，未经特殊许可，不得随意拆卸对夹式蝶阀。此外，对夹式蝶阀可安装在任何位置，但安装完成后，需沿线路铺设并为其设置支架。一旦支架制作完成，严禁在使用过程中将其拆除。

综上所述，蝶阀技术规范涵盖了结构、性能、技术参数、执行标准和安装要求等多个方面，确保蝶阀在各种工况下都能可靠运行。
