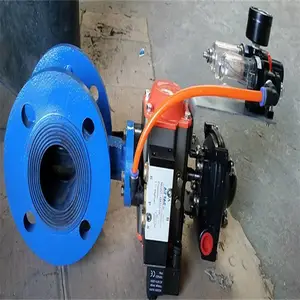

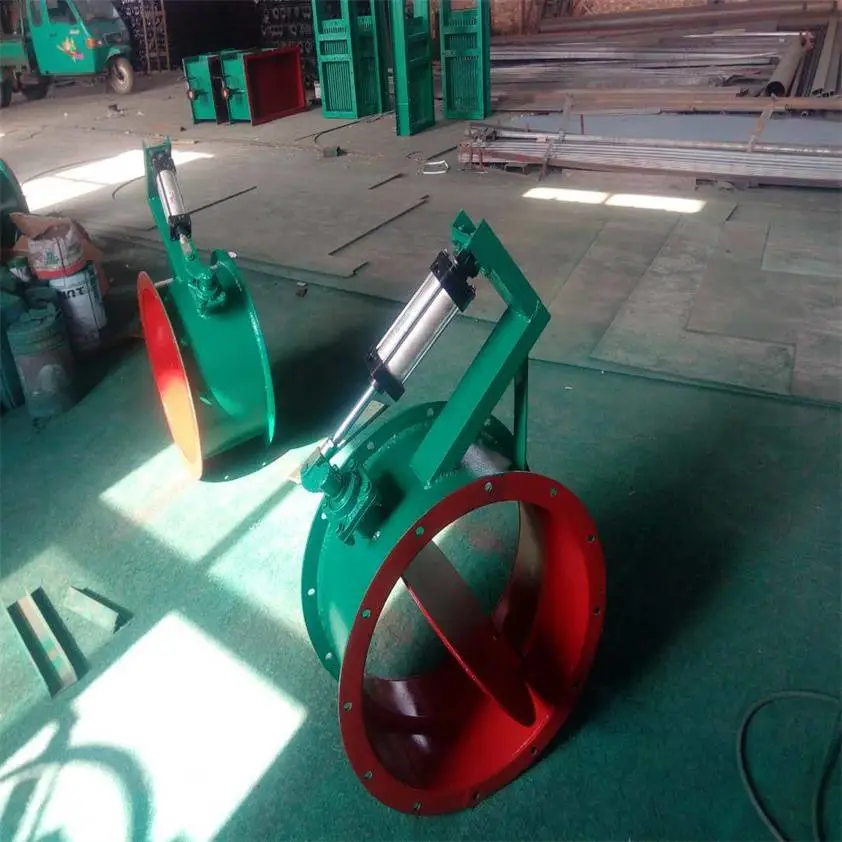

D641W-1C空调系统气动中线非密闭轻型通风蝶阀

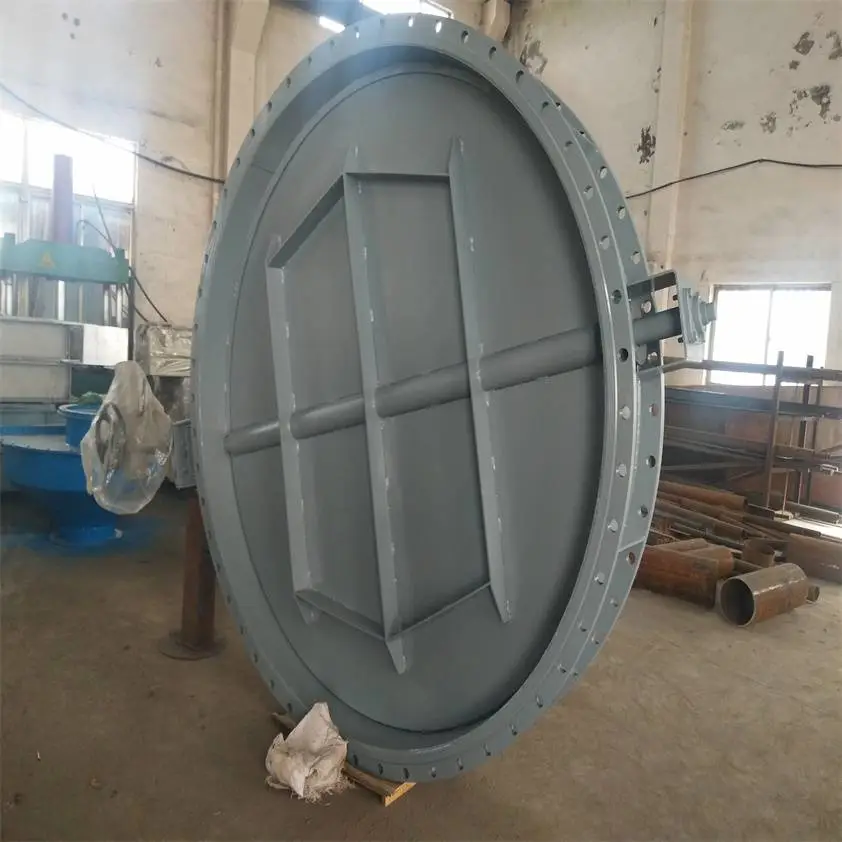

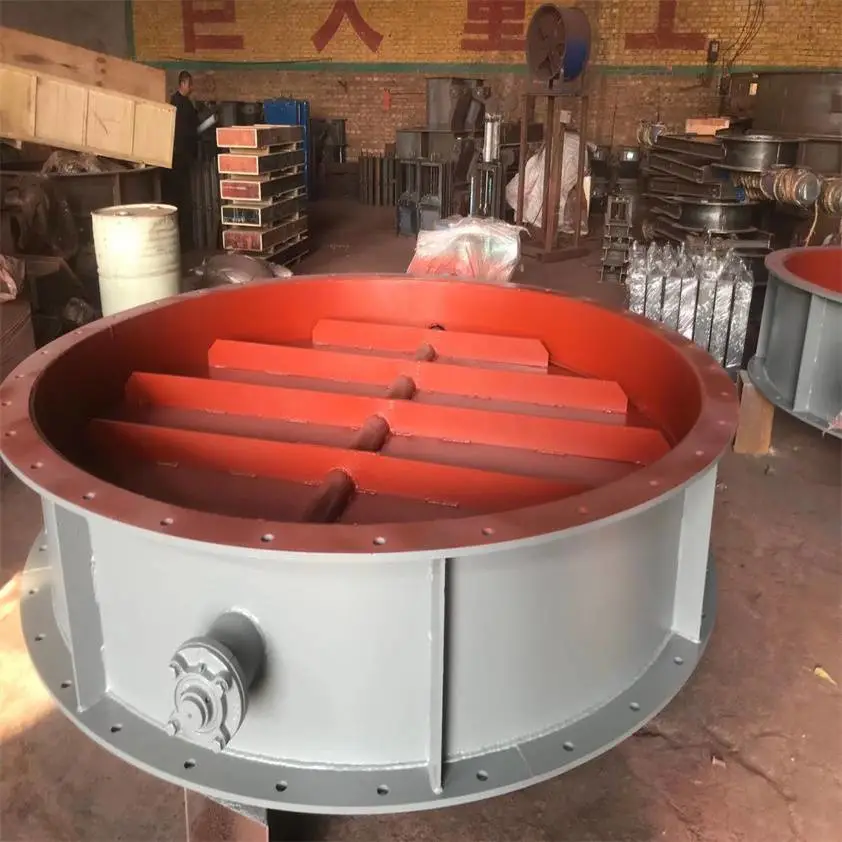

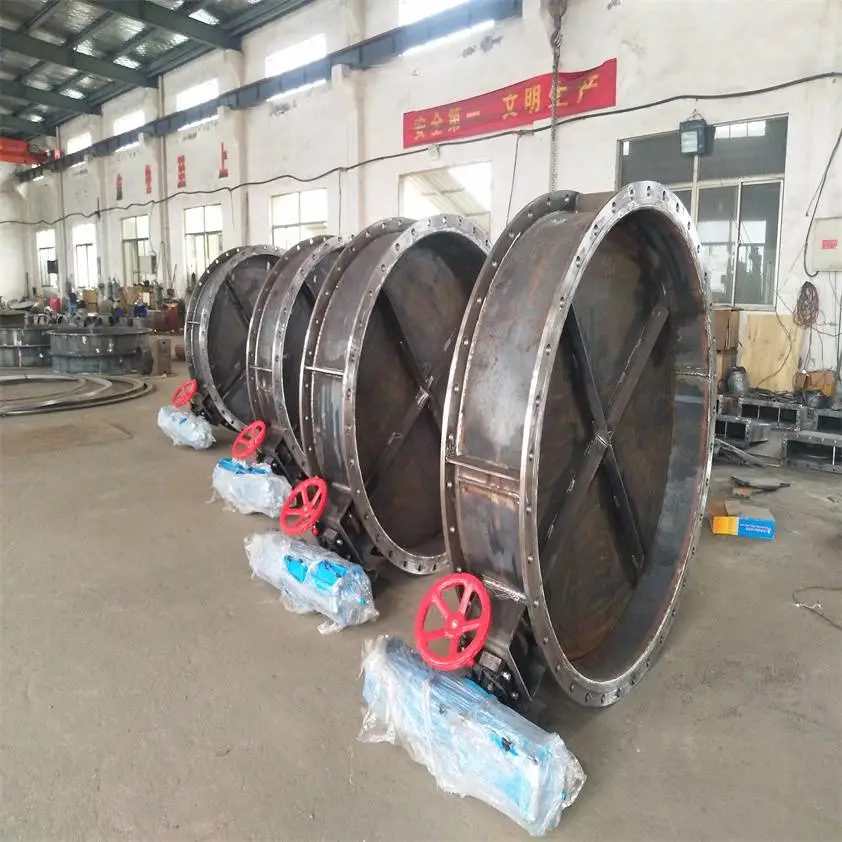

我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

　在现代建筑中，气动通风蝶阀被广泛应用于空调系统、排风系统和通风系统中。它们作为控制空气流动的关键组件，发挥着重要的作用。本文将介绍气动通风蝶阀的基本原理、结构特点以及在不同领域中的应用，并探讨其为优化空气流动所带来的重要效益。

　　一、D641W-1C空调系统气动中线非密闭轻型通风蝶阀基本原理

　　气动通风蝶阀利用气动力学原理，通过控制进出口之间的开度来调节空气流量。它采用蝶状阀板，当阀门打开时，阀板呈现90度角位置，限度地减少了气流的阻力，从而提供了较大的通风面积。当阀门关闭时，阀板与管道平行，有效地切断了气流。通过改变阀门的开度，可以***地控制空气的流量和速度，以满足不同的通风需求。

　　二、D641W-1C空调系统气动中线非密闭轻型通风蝶阀结构特点

　　1.阀体：气动通风蝶阀的主体部分是阀体，通常由铝合金、不锈钢等材料制成。阀体具有良好的密封性能和耐腐蚀性，能够适应各种恶劣环境。

　　2.阀板：阀板是气动通风蝶阀的关键组件，它与阀体连接并负责控制气流。阀板采用蝶状设计，结构简单且轻便，能够快速响应控制信号，并实现灵活的调节。同时，阀板的表面光滑，减少了气流的阻力。

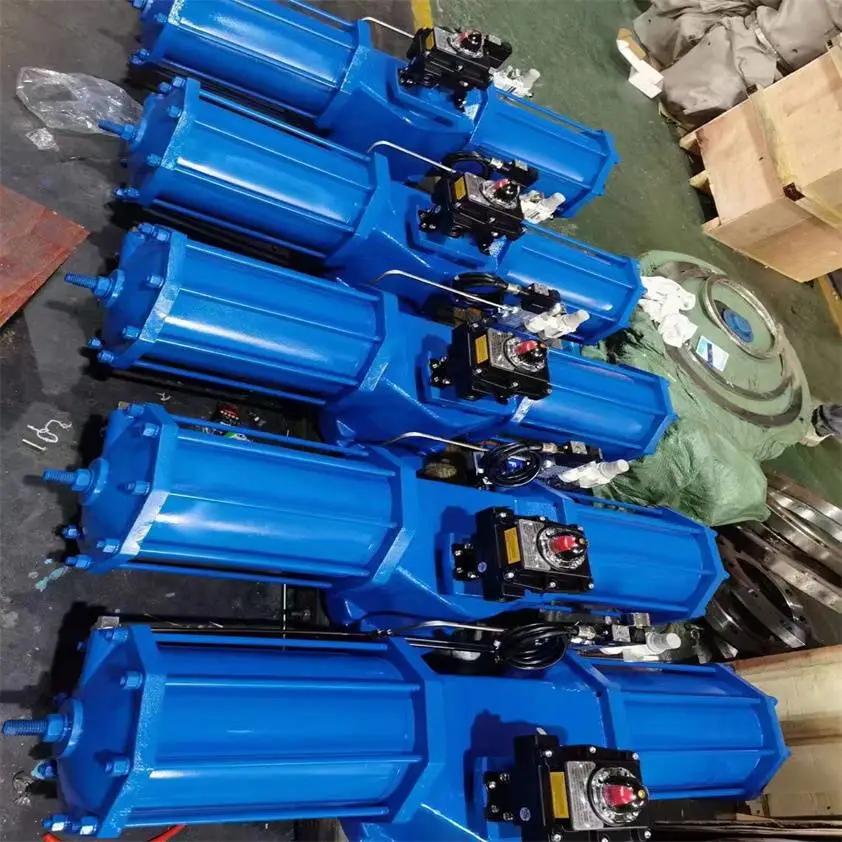

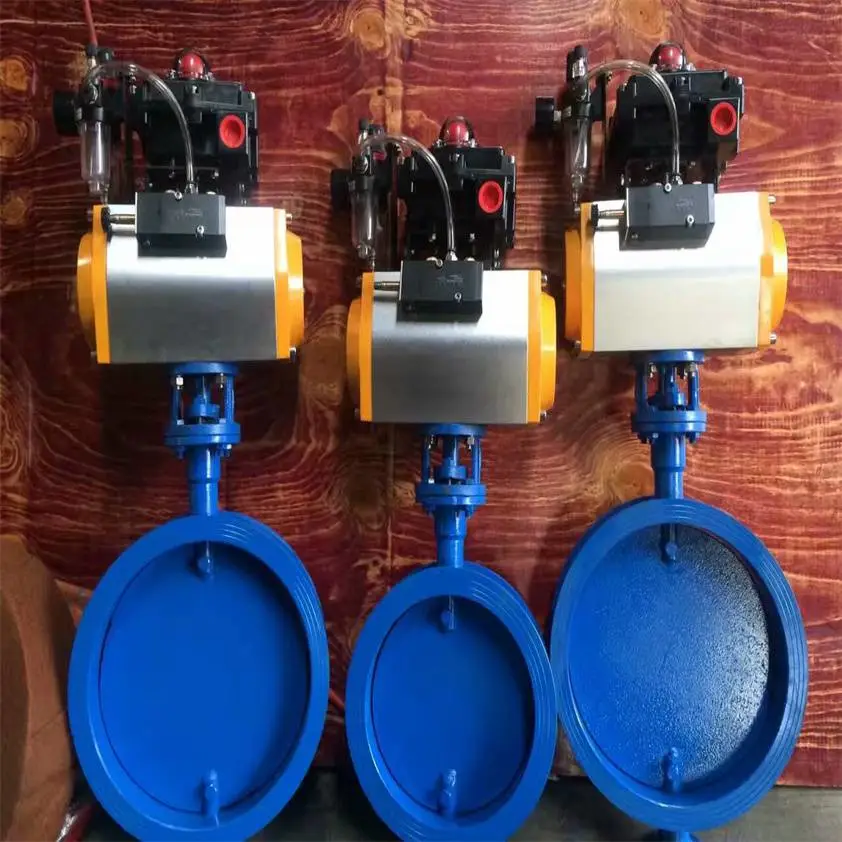

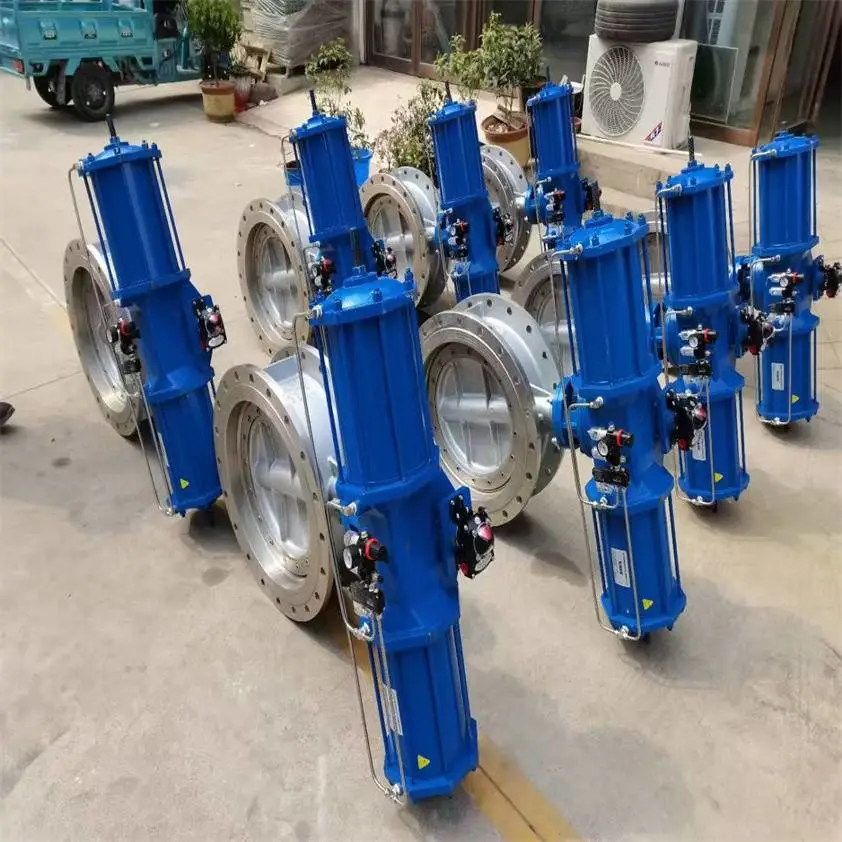

　　3.气动执行器：气动通风蝶阀借助气动执行器来实现阀门的开启和关闭。气动执行器根据接收到的信号，通过压缩空气或其他气体，驱动阀板的运动。这种机械化的控制方式使得蝶阀可以与自动化系统集成，实现远程控制和智能化管理。

　　三、D641W-1C空调系统气动中线非密闭轻型通风蝶阀应用领域

　　1.空调系统：气动通风蝶阀广泛应用于建筑物的空调系统中。通过***地控制空气流量和方向，蝶阀可以有效地调节室内温度和湿度，提供舒适的室内环境。

　　2.排风系统：在工业生产过程中，气体的排放和处理非常重要。气动通风蝶阀可以用于排风系统，通过控制气体的流动，及时将有害气体排出，并保持厂房内的空气清新。

　　3.通风系统：气动通风蝶阀也广泛应用于大型建筑物、体育馆和公共场所的通风系统中。通过***地调节通风量，蝶阀可以实现空气对流，消除空气死角，提高空气质量，并有效降低能耗。

在工业通风与流体控制领域，蝶阀作为一种常见的调节与截断装置，其应用十分广泛。其中，电动通风蝶阀凭借其自动化控制特性，在现代建筑通风、工业管道系统及环保工程中扮演着重要角色。要确保这类阀门能够安全、可靠、高效地运行，并满足特定的工况需求，遵循一系列明确的规范要求至关重要。这些规范不仅定义了阀门的基本性能，也为其设计、制造、测试与安装提供了标准依据。

理解电动通风蝶阀的规范要求，可以将其与一些常见的手动蝶阀或气动蝶阀进行对比，从而更清晰地把握其技术特点和应用边界。

一、D641W-1C空调系统气动中线非密闭轻型通风蝶阀设计与结构规范要求

电动通风蝶阀的核心在于将蝶阀的阀体结构与电动执行机构相结合。其规范要求首先聚焦于设计与结构本身。

1.阀体与阀板材料：规范通常对阀体和阀板的材质有明确规定。通风蝶阀常用于输送空气、烟气等介质，可能含有粉尘或具有腐蚀性。材料需具备足够的强度、耐腐蚀性和耐温性。常见的材质如碳钢、不锈钢等，其选用需严格依据介质成分和环境温度。相比之下，一些用于清水管道的普通蝶阀可能对耐腐蚀性要求较低。

2.密封性能：这是衡量阀门质量的关键指标。规范要求阀门在关闭状态下需达到特定的泄漏率标准。通风蝶阀的密封形式多样，如橡胶软密封或金属硬密封。软密封通常能达到更优的零泄漏效果，适用于要求严格切断的场合；而金属硬密封更耐高温和磨损，但允许的泄漏率可能略高。这与某些仅需粗略调节流量的手动蝶阀相比，要求更为***和严格。

3.电动执行机构：这是电动通风蝶阀区别于手动阀门的核心部件。规范要求执行机构具备足够的输出扭矩，以克服介质压力和摩擦阻力，可靠地驱动阀板转动。它需要集成位置反馈信号（如4-20mA或开关量信号），以便控制系统能***知晓阀门的开度状态。执行机构应具备过载保护、手动操作机构（以备断电时应急）等安全功能。相比之下，气动执行机构虽然响应速度快，但需要配套压缩空气系统，在缺乏气源的场合或对控制精度有更高要求的场合，电动型式的优势更为明显。

二、D641W-1C空调系统气动中线非密闭轻型通风蝶阀性能与测试规范要求

阀门制造完成后，多元化通过一系列严格的测试来验证其是否符合设计规范。

1.壳体强度试验：此项试验旨在检验阀体及其连接部件在承受高于公称压力一定倍数（通常为1.5倍）的压力时，是否会发生专业变形或泄漏。这是所有压力管道元件的基础安全测试。

2.密封试验：在阀门完全关闭状态下，向阀内施加规定的试验压力，检测其泄漏量。对于通风蝶阀，这可能包括正向和反向密封测试，以确保无论介质从哪个方向流动，都能有效密封。这一要求比许多仅需单向承压的阀门更为***。

3.流量特性与流阻系数：规范会关注阀门在不同开度下的流量调节特性（如近似等***比或线性特性），以及全开时的流阻系数。***的电动通风蝶阀应具有平滑的调节特性和较低的流阻，以减少系统能耗。这与某些结构简单、但流阻较大的闸阀或截止阀形成对比，后两者在需要频繁调节和节能的通风系统中往往不具优势。

4.执行机构性能测试：包括测试执行机构的启闭时间、行程精度、重复精度以及绝缘性能、防护等级等。高防护等级能确保阀门在潮湿、多尘的工业环境中稳定工作。

二、D641W-1C空调系统气动中线非密闭轻型通风蝶阀主要参数

三、D641W-1C空调系统气动中线非密闭轻型通风蝶阀主要零件材料

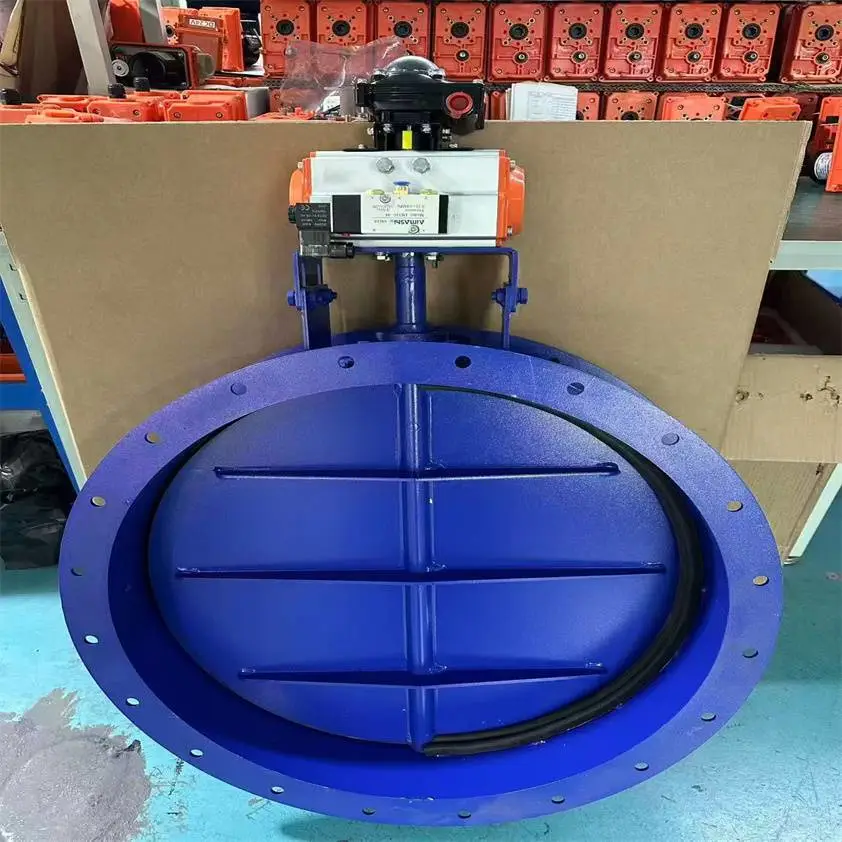

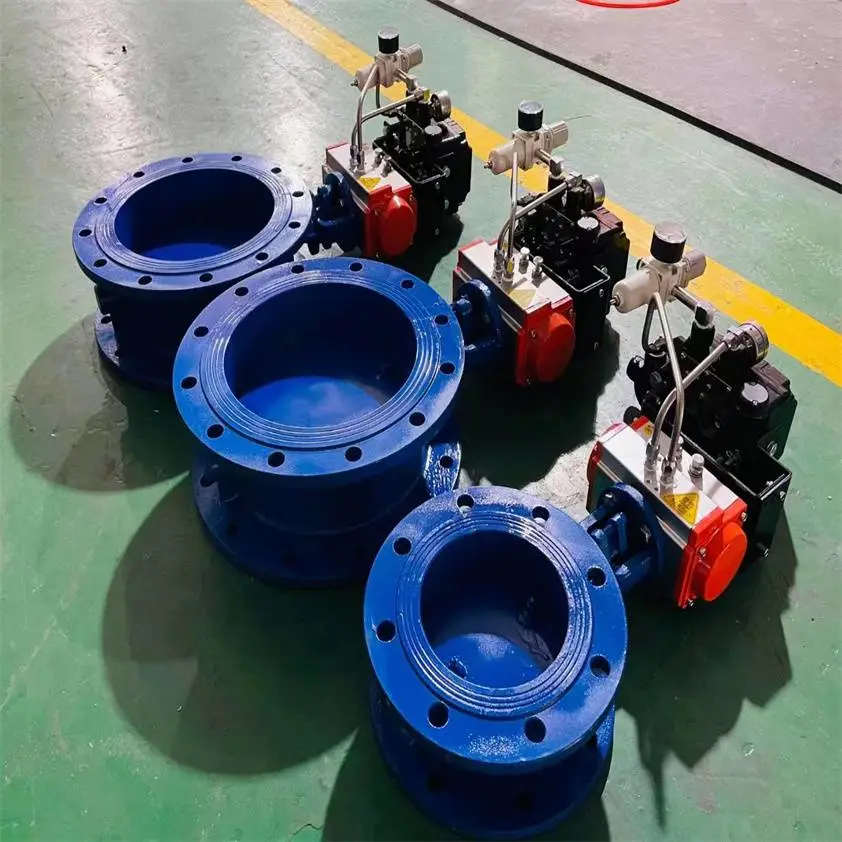

D641W-1C空调系统气动中线非密闭轻型通风蝶阀

四、TD641W气动通风蝶阀主要外形连接尺寸　  　 　 　 　 单位：mm

气动蝶阀在工业管道系统中起着至关重要的作用，正确的安装是确保其性能、可靠性和使用寿命的关键。以下是气动蝶阀安装的十二大注意事项：

一、D641W-1C空调系统气动中线非密闭轻型通风蝶阀安装前的检查

阀门规格核对

在安装气动蝶阀之前，必须仔细核对阀门的规格型号是否与设计要求相符。包括阀门的口径、压力等级、连接方式等参数。例如，对于一个特定管径为DN100、压力等级为PN16的管道系统，安装的气动蝶阀必须具有完全匹配的规格，否则可能导致流量控制不准确或密封不严等问题。

部件完整性检查

检查阀门的各个部件是否完整，包括阀体、蝶板、阀杆、密封件、气动执行器等。查看是否有损坏、变形或缺失的零件。如发现蝶板表面有划痕或阀杆有弯曲现象，应及时更换或修复，以免影响阀门的正常运行。

清洁工作

确保阀门内部和外部清洁，无杂物、油污或铁锈等。可以使用干净的布或刷子进行清理。对于有特殊清洁要求的应用场景，如食品或医药行业，可能需要采用特定的清洁试剂进行***清洁，以符合卫生标准。

二、D641W-1C空调系统气动中线非密闭轻型通风蝶阀安装环境要求

温度和湿度

考虑安装环境的温度和湿度条件。气动蝶阀通常有其适宜的工作温度范围，例如普通的铸铁气动蝶阀工作温度一般在 - 20℃ - 200℃之间。如果环境温度超出此范围，可能需要选择特殊材质的阀门或采取相应的保温、冷却措施。过高的湿度可能导致阀门生锈，应采取防潮措施，如在潮湿环境中使用除湿设备或对阀门进行适当的防护涂层处理。

空间要求

确保安装位置有足够的空间，以便于阀门的操作、维护和检修。对于气动执行器，需要***其有足够的活动空间，避免与周围设备或管道发生碰撞。一般来说，执行器周围应至少留有20 - 30厘米的空间，以便进行维修时能够方便地拆卸和安装部件。

防护措施

根据安装环境的特点，采取必要的防护措施。如果阀门安装在户外，应考虑防晒、防雨、防风沙等措施。可以使用遮阳罩、防雨罩等设备来保护阀门免受恶劣天气的影响。在有腐蚀性气体或粉尘的环境中，应采用密封性能良好的阀门，并对阀门进行防腐处理，如使用防腐漆或安装在密封的防护箱内。

三、D641W-1C空调系统气动中线非密闭轻型通风蝶阀管道连接注意事项

管道对口

在连接气动蝶阀与管道时，要确保管道对口准确。管道的中心线应与阀门的中心线重合，偏差不得超过规定的范围。一般来说，对于管径较小的管道，偏差应控制在±1 - 2毫米以内；对于管径较大的管道，偏差也不应超过±3 - 5毫米。否则可能导致阀门受力不均，影响密封效果和使用寿命。

连接方式选择

根据管道的材质、压力等级和使用要求选择合适的连接方式，如法兰连接、对夹连接或焊接连接等。法兰连接时，要确保法兰面平整、密封垫片质量合格且安装正确。对于对夹连接的气动蝶阀，要注意连接螺栓的拧紧力矩均匀，避免出现一侧紧一侧松的情况，以免造成蝶板变形。如果采用焊接连接，应严格按照焊接工艺进行操作，防止焊接变形影响阀门的正常开启和关闭。

支撑设置

在阀门与管道连接部位附近，应合理设置管道支撑。避免阀门承受过大的管道重量和应力，尤其是对于大口径管道。支撑的间距应根据管道的管径、材质和重量等因素确定。一般来说，对于管径为DN100的钢管，支撑间距不宜超过3 - 4米，以确保阀门在运行过程中不会因管道的变形而受到损坏。

四、D641W-1C空调系统气动中线非密闭轻型通风蝶阀气动执行器安装要点

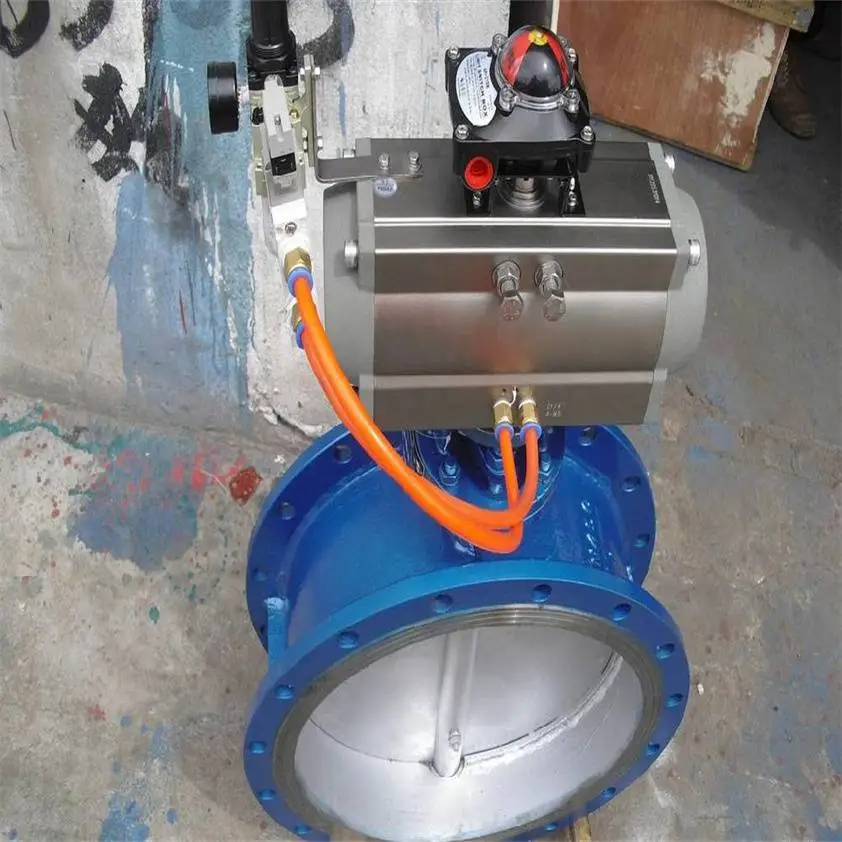

执行器与阀门的装配

将气动执行器正确安装在蝶阀上，确保执行器的输出轴与蝶阀的阀杆同心度良好。同心度偏差过大可能导致执行器输出力不均匀，影响阀门的开关动作，甚至可能造成阀杆的磨损或损坏。在装配过程中，可以使用专用的工具进行调整，使同心度误差控制在±0.1 - 0.2毫米以内。

气源连接

连接气动执行器的气源管道时，要确保气源清洁、干燥、无杂质。在气源管道上应安装过滤器、减压阀和油雾器等辅助设备。过滤器可以过滤掉气源中的杂质，保护执行器内部的零部件；减压阀可以调节气源压力，使其符合执行器的工作要求；油雾器可以为执行器提供适量的润滑油，减少部件之间的摩擦。要注意气源管道的连接牢固，防止漏气现象发生。

限位调整

对气动执行器的限位进行准确调整。限位装置用于控制阀门的开启和关闭程度，避免阀门过度开启或关闭造成损坏。可以根据阀门的实际工作要求，使用调整螺丝或其他调节装置来设定阀门的全开和全关限位。在调整过程中，要使用测量工具进行***测量，确保阀门的开度在规定的范围内。

五、D641W-1C空调系统气动中线非密闭轻型通风蝶阀密封性能检测

安装前的预检测

在安装气动蝶阀之前，可以进行简单的密封性能预检测。例如，将阀门关闭，从一侧注入一定压力的空气或水，检查另一侧是否有泄漏现象。如果发现有泄漏，应及时检查阀门的密封件是否安装正确或是否有损坏，以便在安装前进行修复或更换。

安装后的检测

安装完成后，必须进行全面的密封性能检测。对于有密封要求的管道系统，可以采用压力试验的方法，按照设计压力的1.1 - 1.5倍进行试压，检查阀门在不同压力下的密封情况。试压时间应根据管道系统的要求而定，一般不少于10 - 30分钟。如果在试压过程中发现泄漏，应仔细排查泄漏点，可能是密封垫片未安装好、蝶板与阀体之间有杂物或者是阀门本身存在质量问题等，针对问题进行相应的处理。

六、D641W-1C空调系统气动中线非密闭轻型通风蝶阀电气连接注意事项（如果有电气控制部分）

接线正确性

如果气动蝶阀配备有电气控制装置，如电磁阀、限位开关等，要确保接线正确。按照电气原理图进行接线，注意接线端子的标识，避免接错线导致阀门无法正常工作或出现电气故障。例如，将电磁阀的电源线接反可能会使电磁阀无法正常开启或关闭，从而影响气动执行器的动作。

接地要求

做好电气设备的接地工作。良好的接地可以避免电气设备因漏电而造成人身伤害和设备损坏。接地电阻应符合相关标准要求，一般要求接地电阻不大于10欧姆。使用合格的接地材料和接地方式，如采用接地母线或接地棒进行接地连接。

电气防护

对电气线路和控制设备采取适当的防护措施。在潮湿、多尘或有腐蚀性气体的环境中，应使用密封的电气接线盒，并对线路进行穿管保护。防止电气线路受到外界因素的破坏，确保电气系统的安全稳定运行。

七、D641W-1C空调系统气动中线非密闭轻型通风蝶阀调试工作

手动调试

在进行气动调试之前，首***行手动调试。手动操作阀门的开启和关闭，检查阀杆的灵活性、蝶板的转动是否顺畅以及阀门的关闭和开启位置是否准确。如果在手动操作过程中发现有卡滞现象，应及时查找原因，可能是阀杆与填料之间摩擦力过大、蝶板与阀体之间有干涉或者是有异物卡住等，针对问题进行处理后再进行下一步调试。

气动调试

连接好气源后，进行气动调试。通过控制气动执行器的气源压力，观察阀门的开关动作是否正常、快速、平稳。检查阀门从全开到全关或从全关到全开的时间是否符合设计要求。一般来说，对于较小口径的气动蝶阀，开关时间可能在1 - 3秒之间；对于较大口径的阀门，开关时间可能会稍长一些，但也应在合理的范围内。如果发现阀门动作异常，如动作缓慢或有跳动现象，应检查气源压力是否稳定、执行器是否正常工作以及阀门内部是否有故障等。

反馈信号检查

如果气动蝶阀有反馈信号装置，如限位开关或开度传感器等，要检查反馈信号是否准确。在阀门开启和关闭过程中，使用相应的检测设备检查反馈信号的变化是否与阀门的实际开度相符。例如，当阀门全开时，开度传感器应输出***的开度信号；当阀门全关时，应输出0%的开度信号。如果反馈信号不准确，应调整相关的传感器或信号处理装置，确保反馈信号的准确性，以便于远程监控和自动化控制。

八、D641W-1C空调系统气动中线非密闭轻型通风蝶阀操作与维护培训

操作人员培训

在气动蝶阀安装完成后，应对操作人员进行操作和维护培训。操作人员应了解阀门的基本结构、工作原理、操作方法以及日常维护要点。例如，操作人员应知道如何通过气动控制系统正确地开启和关闭阀门，如何判断阀门是否处于正常工作状态，以及在紧急情况下如何手动操作阀门等。

维护人员培训

对于维护人员，培训内容应更加深入，包括阀门的定期维护计划、故障诊断和排除方法等。维护人员应掌握如何检查阀门的密封性能、如何更换密封件、如何调整执行器的限位等维护技能。通过培训，确保操作人员和维护人员能够正确、安全地使用和维护气动蝶阀，延长阀门的使用寿命。

九、安全注意事项

压力D641W-1C空调系统气动中线非密闭轻型通风蝶阀安全

在安装和调试过程中，要注意管道系统中的压力安全。确保在进行压力试验或阀门操作时，压力不会超过阀门的额定压力。如果压力过高，可能导致阀门密封件损坏、阀体破裂等严重后果。在操作阀门时，应缓慢调节气源压力，避免压力突变对阀门造成冲击。

机械安全

防止在安装和操作过程中发生机械伤害。在阀门安装过程中，使用的工具和设备应正确操作，避免工具脱手或设备故障造成人身伤害。在阀门运行过程中，要注意阀杆、蝶板等运动部件，避免人体接触到正在运动的部件而受伤。如果阀门需要进行维修或保养，应在停机、泄压后进行，并采取必要的防护措施，如使用防护手套、护目镜等。

电气安全

对于有电气控制部分的气动蝶阀，要遵守电气安全规范。在进行电气接线、调试或维修时，应先切断电源，防止触电事故。使用合格的电
