Q347F-16C全通径三分体式法兰连接锻钢固定球阀

金属硬密封固定式球阀是***高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。***的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧***阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，***球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

在工业流体控制领域，阀门的性能优劣直接影响着整个系统的安全性、稳定性和效率。Q347F全通径固定式不锈钢法兰球阀具有诸多***特点和优势。从结构设计来看，它采用了全通径的设计理念，使得流体在管道中能够顺畅通过，减少了压力损失，提高了流体输送的效率。固定式的结构设计***了球体在介质压力作用下位置的稳定性，避免了球体的浮动对密封性能造成影响，确保了阀门在各种工况下都能实现可靠的密封。而且，该球阀采用法兰连接形式，这种连接方式具有连接牢固、便于安装和拆卸的优点，能够确保阀门在各种复杂工况下稳定运行，适用于需要频繁操作和高可靠性的场合。

在材质方面，Q347F全通径固定式不锈钢法兰球阀的核心部件选用了高质量的不锈钢材料。不锈钢材质具有优异的耐腐蚀性能，能够抵抗酸、碱、盐等多种化学物质的侵蚀，这使得阀门可以在恶劣的环境中长期稳定运行。例如在化工行业，常常会遇到各种腐蚀性介质，如硫酸、盐酸等强酸，以及氢氧化钠等强碱溶液，该球阀能够在这样的环境下保持良好的性能，不会因为腐蚀而导致阀门的泄漏或者损坏。不锈钢材料还具有较高的耐磨性，能够承受流体中颗粒物质的冲刷，延长了阀门的使用寿命。

Q347F-16C全通径三分体式法兰连接锻钢固定球阀

密封性能是衡量阀门质量的关键指标之一，Q347F全通径固定式不锈钢法兰球阀在这方面表现出色。它采用了***的密封结构和材料，阀座与球体之间的密封通常采用软密封和硬密封相结合的方式。软密封材料如聚四氟乙烯（PTFE），具有极低的摩擦系数和优异的密封性能，能够确保在常温常压下实现零泄漏。而硬密封则采用金属对金属的密封方式，如不锈钢对不锈钢的密封，这种密封方式在高温、高压环境下能够提供可靠的密封效果。为了进一步提高密封性能，该球阀在密封结构上进行了优化，采用预紧式密封结构，通过施加一定的预紧力，使阀座与球体之间紧密贴合，即使在长时间使用或者受到外界压力波动的情况下，也能够保持良好的密封状态。

操作便捷性也是Q347F全通径固定式不锈钢法兰球阀的一大亮点。它配备了蜗轮传动机构，这种传动机构使得阀门的开启和关闭动作更为省力，用户只需通过蜗轮手柄进行旋转即可完成开启或关闭动作，***提高了工作效率。蜗轮传动机构还提供了良好的自锁性能，能够确保阀门在开启或关闭位置保持稳定，避免了因意外因素导致阀门位置变动。

Q347F全通径固定式不锈钢法兰球阀的维护成本较低。由于其结构设计合理，当需要维修或检查时，可以快速便捷地完成拆卸和组装工作。而且，该球阀的各个部件具有较高的通用性和互换性，当某个部件出现损坏时，可以方便地进行更换，降低了维修成本。蜗轮传动机构降低了操作时的扭矩需求，减轻了操作者的工作强度，进一步降低了维护成本。

Q347F-16C全通径三分体式法兰连接锻钢固定球阀

鉴于Q347F全通径固定式不锈钢法兰球阀的***性能，它在多个行业中均有广泛应用。在石油与天然气行业，它可用于控制油、气等介质的运输线路，确保流体的安全、高效输送。例如在炼油厂的原油输送管道上，该球阀可以***地调节原油的流量，确保生产过程的稳定进行。在化工行业，适用于各种化学流程中，如酸碱及其它腐蚀性物质的处理，***生产过程的稳定性和安全性。在水处理系统中，用于控制水供应系统中的流量，实现水资源的合理分配和高效利用。在食品和制药行业，由于其光滑的表面和***设计，非常适用于卫生级别较高的场所，确保产品质量和安全性。

在选择适合特定应用的Q347F全通径固定式不锈钢法兰球阀时，应考虑以下几个方面。首先是介质类型，要根据流动介质的性质（如腐蚀性、粘稠度）选择合适的阀体和阀球材质，以确保阀门的使用寿命和性能。其次是工作压力与温度，需要确定工作环境的压力与温度范围，选取符合要求的阀门型号，***阀门在给定条件下的稳定运行。再者是尺寸规格，要根据管道的内径及流量需求，选择适当的阀门口径，以满足系统的流体控制要求。另外，若阀门需频繁操作，应考虑选用更耐磨的蜗轮及密封材料，以延长阀门的使用寿命。要确保所选的球阀产品符合行业标准和认证要求，为系统的安全和稳定运行提供有力保障。

Q347F全通径固定式不锈钢法兰球阀以其***的性能、合理的结构和广泛的应用领域，在工业流体控制领域中占据着重要的地位。随着工业技术的不断发展，相信该球阀的性能和功能也将不断得到优化和拓展，为更多的工业领域提供更加可靠、高效的流体控制解决方案。

Q347F-16C全通径三分体式法兰连接锻钢固定球阀产品特征

1、结构特点：Q347Y-16/25C大口径金属硬密封固定式球阀球体带有固定轴的球阀，称为固定球阀。固定球阀主要用于高压大口径。根据阀座密封圈的安装不同，固定球阀可以有两种结构：球体前密封的阀座，球体后密封的阀座
2、整体结构：具有全通道、紧急密封、防火等特点。
3、全通径：阀门流道孔直径与管和径内径一致，更于管线清扫。
4、阻塞与排泄：阀门处于关闭状态时，上下游侧的阀座使流体阻断，阀体中腔的积治物可以排泄，排泄装置如下机能：
① 事前可检查阀座是否泄漏损伤；
②减少介质更换对阀门的污染；
③ 在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。（如图5所示排泄装置是排污塞）
5、自动泄压
阀门中腔停滞的介质由于温度升高，而出现异常升高时，阀座或阀体上安装的安全阀可以自动泄压。
6、防火结构
采用双重密封，当发生火灾时，非金属阀座烧损后，介质将球体压紧在阀体上的金属密封面阻止介质大量漏出，符合API607规定。
7、紧急密封
阀座及阀杆密封件出现损伤而引起泄漏时，通过注脂阀注入密封脂可以起瞬时应急密封作用。
8、阀杆加长
阀杆加长适用于地下安装及低温介质用，加长尺寸，根据需要确定。操作方式有手动、气动、电动、气液联动、液动等。

三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构***在高压下准确的球体中心位置，***了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，***了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体***接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

Q347F-16C全通径三分体式法兰连接锻钢固定球阀产品特点

（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧***密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续***良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升***过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）
（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

Q347F-16C全通径三分体式法兰连接锻钢固定球阀固定蜗轮球阀主要性能规范

固定蜗轮球阀主要零件材质

Q347F-16C全通径三分体式法兰连接锻钢固定球阀主要零件及材质

技术规范

Q347F-16C全通径三分体式法兰连接锻钢固定球阀试验压力

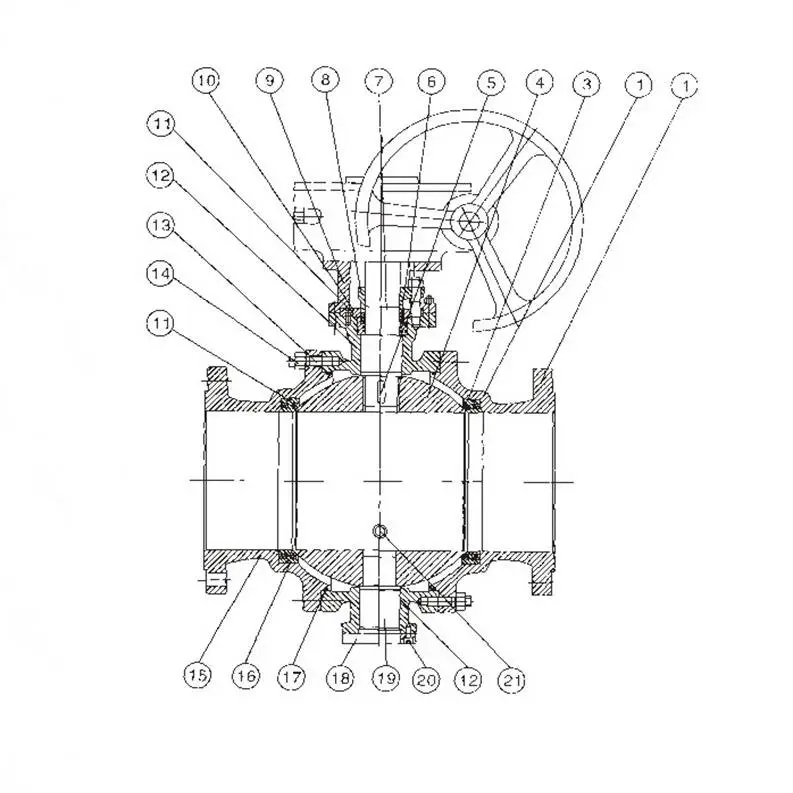

Q347F-16C全通径三分体式法兰连接锻钢固定球阀外形结构图

PN1.6MPa主要连接尺寸用重量

PN2.5MPa主要连接尺寸用重量

PN4.0MPa主要连接尺寸及重量

其实球阀，作为现代工业中不可或缺的控制元件，其设计、测试和使用规范是确保其高效、安全运作的关键。北高科阀门将从本文全面探讨球阀的国际设计规范、测试标准以及使用指南，为工程技术人员提供专业的参考。

一、球阀的国际设计规范

球阀的设计规范涉及其结构、材料选择、密封性能等多个方面。根据***，球阀的设计必须满足以下要求：

1. 结构设计：球阀的核心部件包括球体、阀座、阀杆和驱动机构。球体通常采用球形结构，以实现启闭的旋转动作。阀座则负责与球体配合，形成密封面。根据应用场景的不同，球阀可分为浮动球阀和固定球阀两种基本类型。

2. 材料选择：球阀的材料选择需考虑介质的性质、温度和压力等因素。常见的材料包括不锈钢、碳钢、合金钢等，以确保阀门的耐腐蚀性和耐压性。

3. 密封性能：球阀的密封性能是其最重要的特性之一。设计时需确保球体与阀座之间的密封面在操作过程中能够紧密配合，防止介质泄漏。

4. 驱动机构：球阀的驱动机构可以是手动、电动、气动等，设计时需考虑操作的便捷性和可靠性。

二、球阀的测试规范

球阀在出厂前必须经过严格的测试，以确保其性能符合设计要求。主要测试项目包括：

1. 壳体压力试验：验证球阀的耐压性能，确保在设计压力下不会出现泄漏或结构损坏。

2. 密封试验：检查球阀在关闭状态下的密封性能，确保无可见泄漏。

3. 操作扭矩测试：测量球阀开启和关闭所需的扭矩，确保操作力矩在可接受的范围内。

4. 耐火性能测试：对于需要耐火性能的球阀，还需进行耐火测试，以确保在火灾情况下仍能保持密封性能。

三、球阀的使用规范

正确的使用和维护是延长球阀使用寿命的关键。以下是球阀使用时应注意的规范：

1. 安装：球阀应按照制造商提供的安装指南进行安装，确保阀门的水平或垂直位置符合设计要求。

2. 操作：操作球阀时应避免快速开关，以防止密封面的过早磨损。同时，应避免在非全开全关状态下长时间运行球阀。

3. 维护：定期检查球阀的密封面和驱动机构，及时更换磨损的密封件，确保阀门的正常运行。

4. 清洁：在球阀维护过程中，应***清洁阀门内部，以防止杂质影响阀门的性能。

总结

总结而言，球阀的设计、测试和使用规范是确保其在各种工业应用中可靠运行的基础。通过遵守这些规范，可以限度地发挥球阀的性能，确保系统的安全和效率。
