行业痛点与解决方案：在电子产品开发与批量生产中，企业对PCBA（印制电路板组件）的需求往往面临多重挑战：元器件采购渠道分散导致交期不可控、PCB制作与SMT贴片之间衔接断层造成良率波动、中高难度电路板（如多层板、高密度板）的焊接工艺门槛高，以及研发阶段小批量试产与后期规模化量产之间的衔接成本居高不下。深圳市全季电子有限公司深耕电子制造服务领域16年，深刻理解上述痛点，依托在工业类电子产品逆向工程技术开发上的积累，构建了从PCB抄板、BOM清单制作、原理图反推，到PCBA批量生产的一站式服务体系。针对电路板贴片焊接加工，我们通过精细化工艺流程管理、高精度贴装设备以及严格的质量控制，有效解决了传统加工模式中“沟通成本高、品质波动大、交期难保障”的顽疾，帮助客户将研发成果快速转化为稳定可靠的产品。

工作机制与技术特点：全季电子的PCBA贴片加工服务遵循标准化作业流程:

• 前期工程评审：收到客户文件（Gerber、BOM、坐标图）后，工程部进行DFM（可制造性设计）分析，优化焊盘设计，确认元件封装兼容性。
• 元器件采购：依托庞大供应商数据库，对常规料、紧缺料、停产料进行快速寻源，确保物料原装正品。
• PCB生产与备板：支持1-48层高难度、高精密电路板制作，采用高品质覆铜板，确保板面平整度与阻焊一致性。

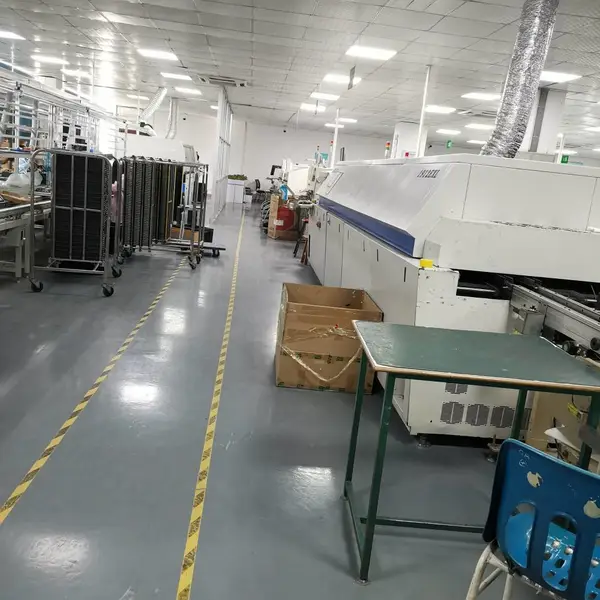

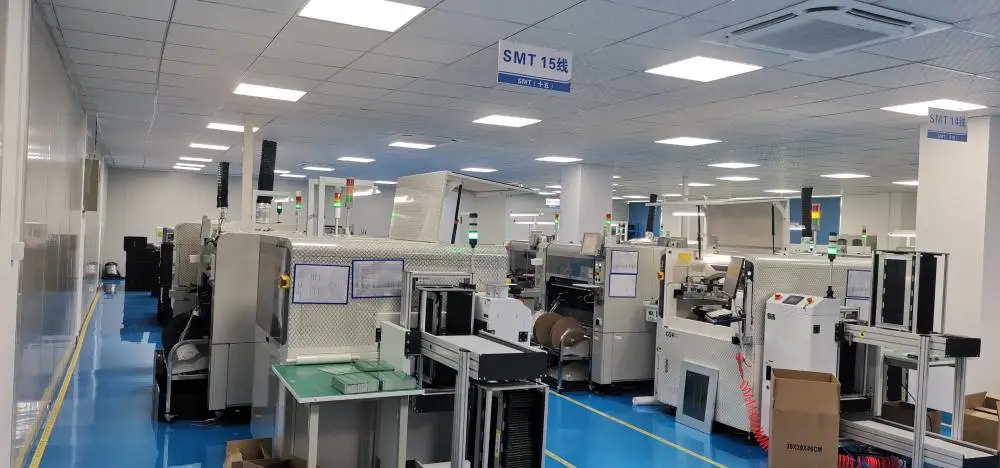

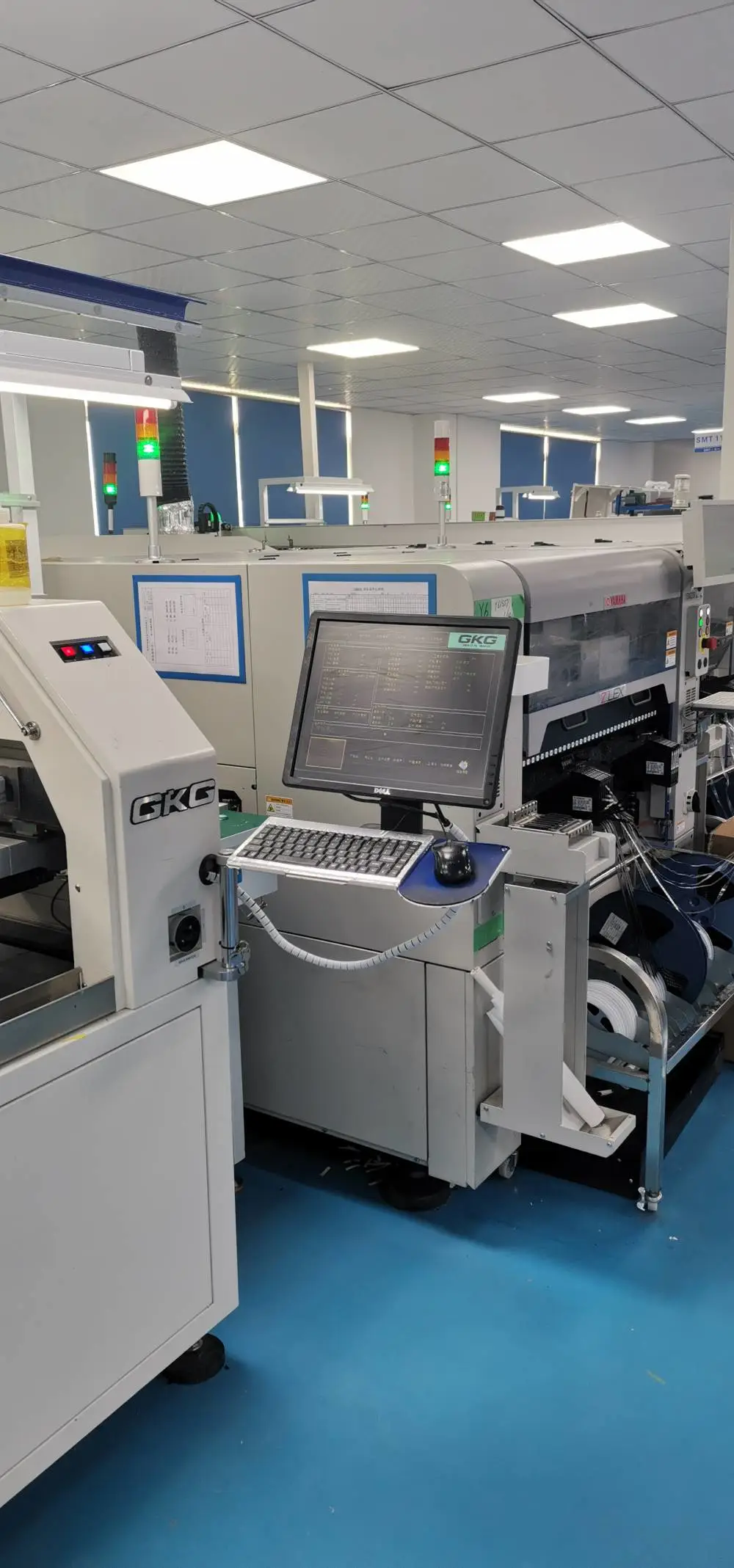

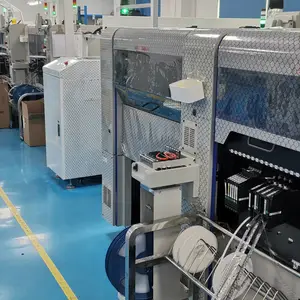

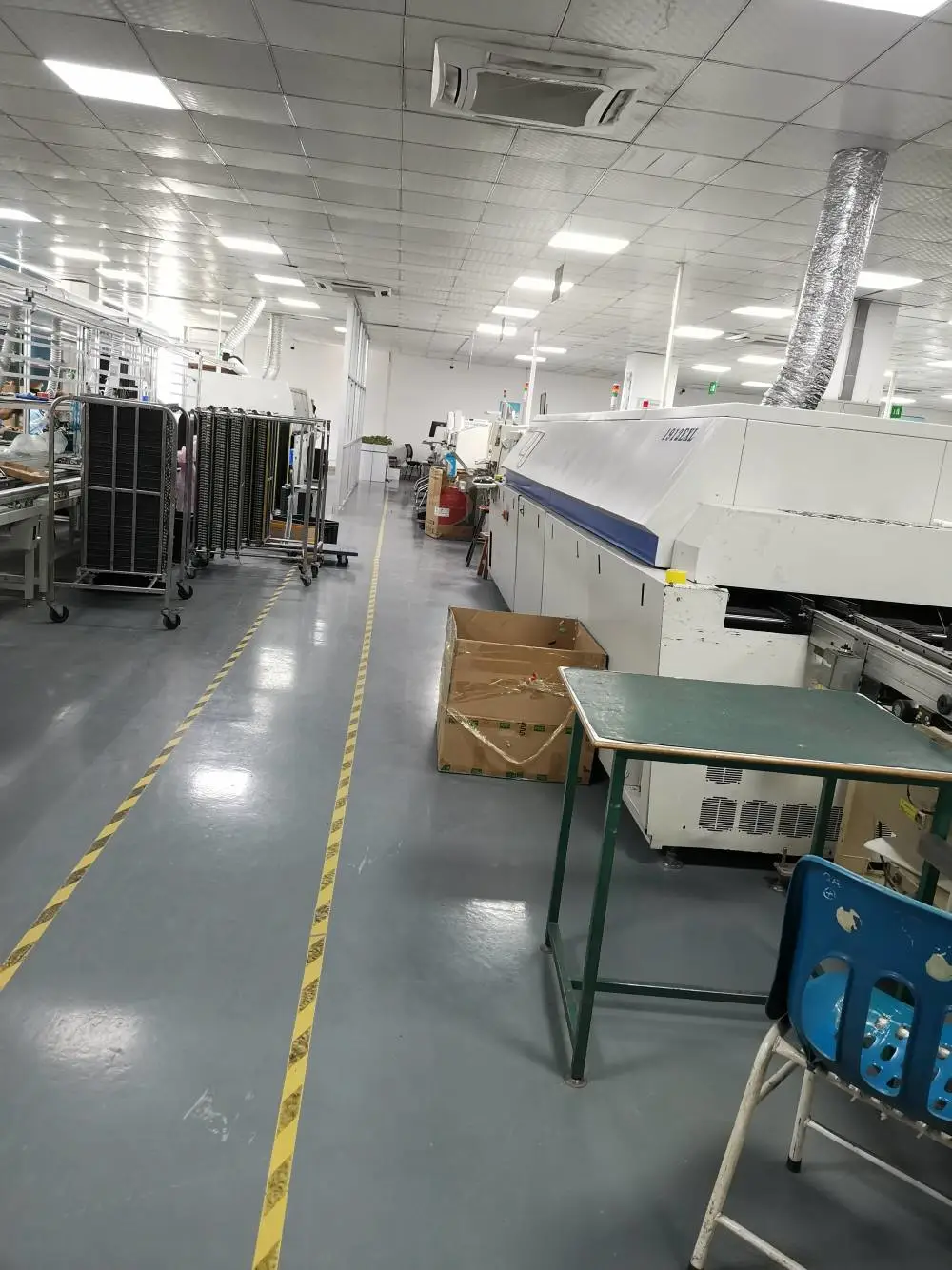

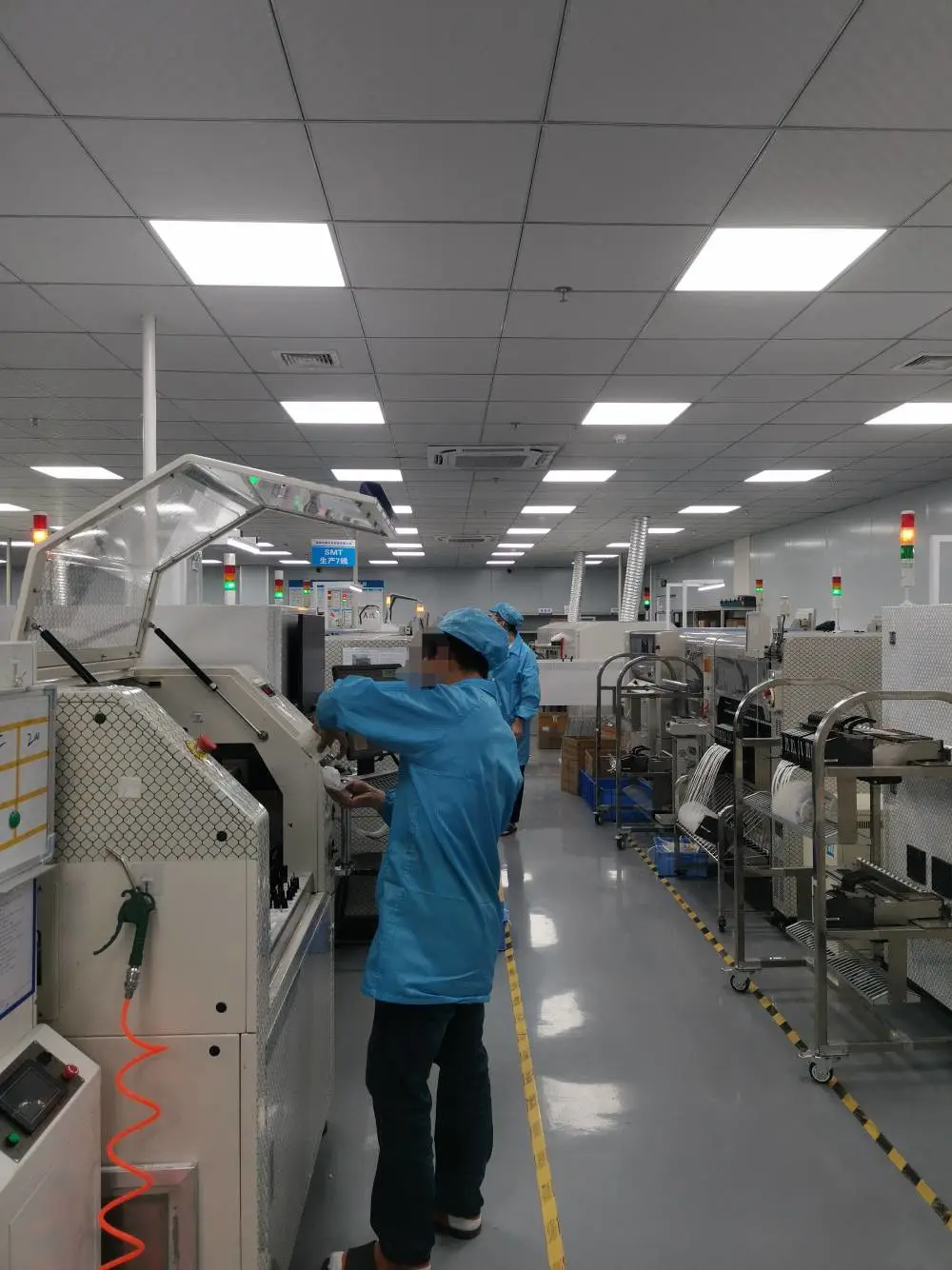

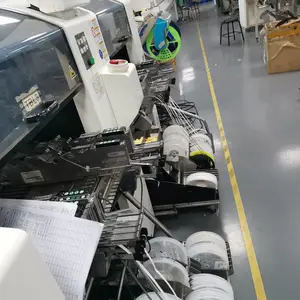

• SMT贴片焊接：配备全自动印刷机、高速贴片机（精度±0.1mm，可贴装0201微型元件）、回流焊炉（多温区温控，支持无铅/有铅工艺），实现精准贴放与可靠焊接。

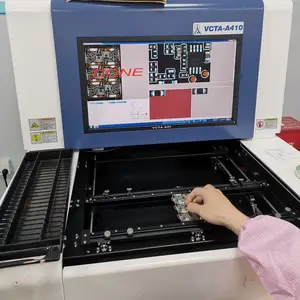

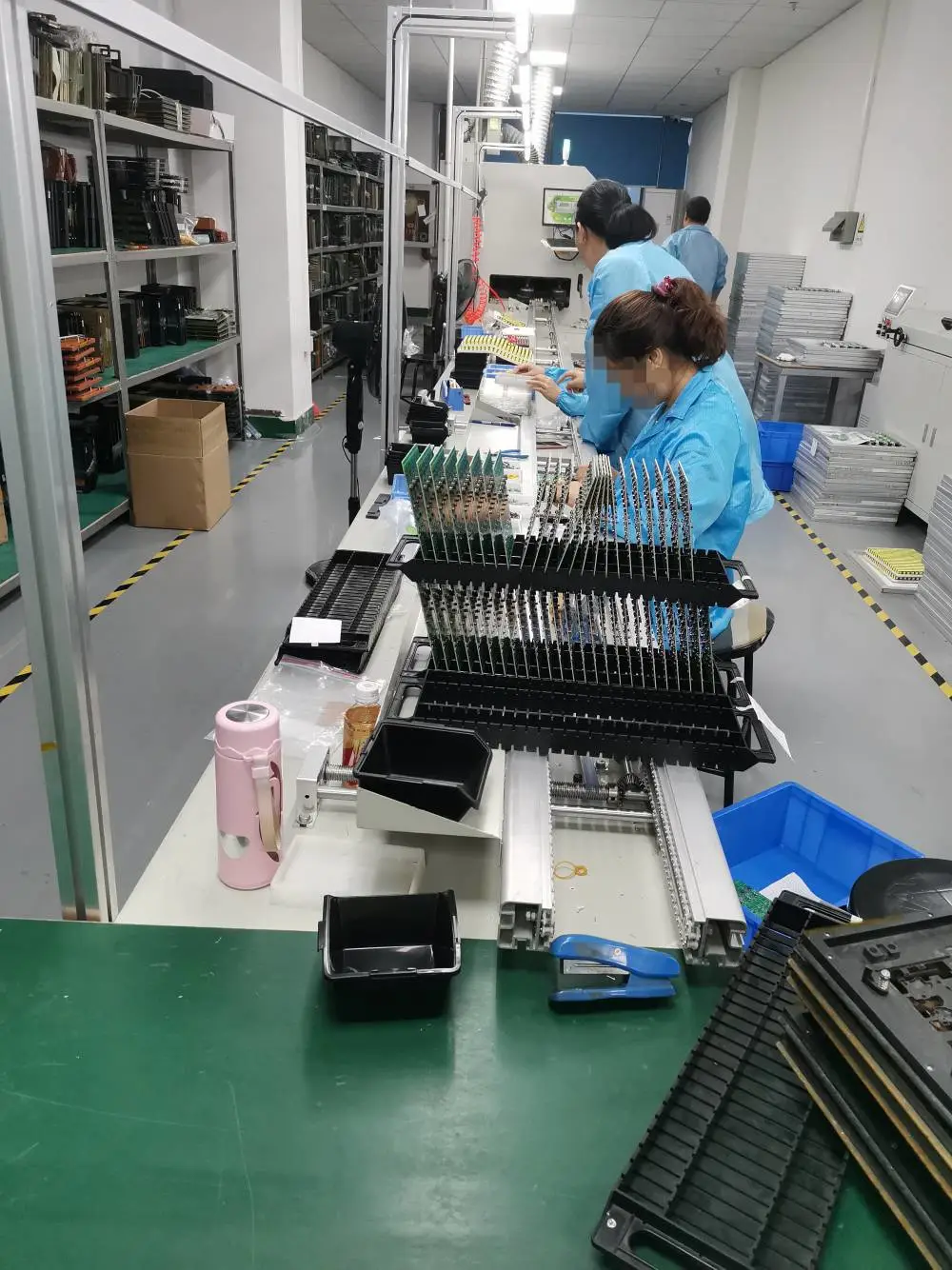

• 后焊与测试：对插件元件进行波峰焊或手工焊接，随后进行AOI（自动光学检测）、ICT（在线测试）或功能测试，确保每片PCBA电气性能达标。
• 组装与老化：根据客户需求提供整机组装、老化试验及包装出货。

核心优势：我们专注于中高难度、高精密电路板领域，能处理密脚间距0.3mm的BGA、QFN封装，以及柔性板-刚性板混装工艺。结合逆向技术能力，可协助客户解决无图纸、无BOM的疑难板卡复制与升级问题。

信任背书与服务承诺：全季电子服务领域覆盖工业自动化、仪表仪器、轨道交通、工业设备、纺织设备、控制仪表、智能家居、半导体设备等几乎所有工业类电子领域，已为数百家国内外客户提供从逆向研发到批量生产的完整解决方案。我们坚持“以诚为本、以质取信、全心服务、合作共赢”的宗旨，平均交付周期比行业标准缩短20%，返修率控制在0.5%以内。公司配备专业项目工程师一对一跟进，从试产到量产提供全程技术支持。尤其擅长处理复杂BOM的替代料方案、停产元器件的采购渠道挖掘，以及高可靠性要求的***级/工业级PCBA加工。

咨询建议：如果您正在寻找电路板贴片焊接加工的可靠伙伴，我们建议您提前提供Gerber文件、BOM清单以及PCBA的测试要求。我们的工程团队将在24小时内为您进行DFM分析并反馈可行性建议。无论您是需要快速打样验证，还是批量稳定供货，全季电子都能为您定制匹配的工艺方案。欢迎联系我们的业务代表获取专属报价与技术支持，让我们用16年的经验为您的产品上市加速。
