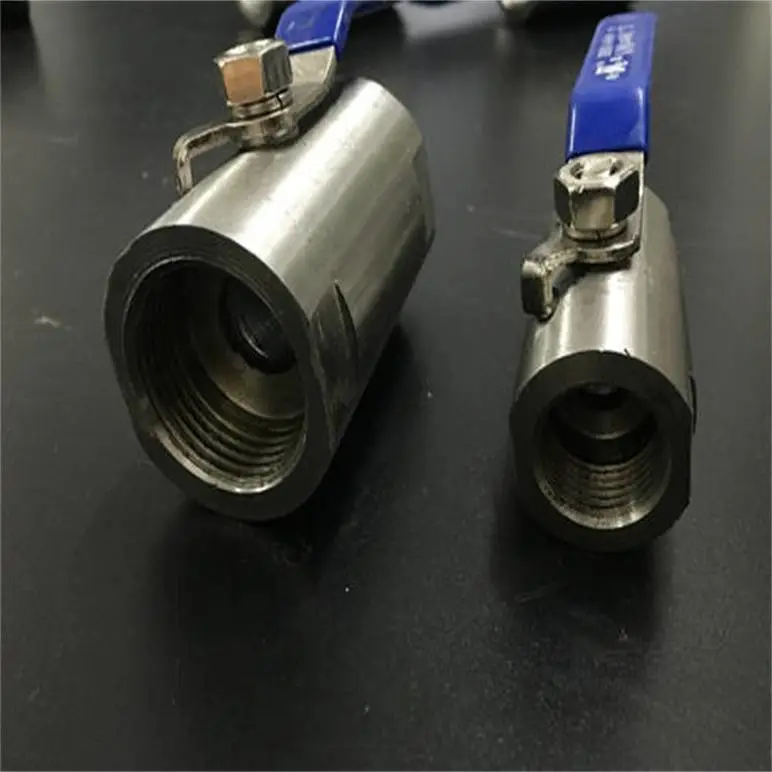

Q11F-16P 手动不锈钢一体广式一片内螺纹球阀

Q11F内螺纹球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹广式球阀（又称一片式内螺纹球阀、一体式内螺纹球阀）是球阀家族中结构最紧凑的品类之一。其核心特征为：阀体采用整体一段式铸造/锻造成型，球体、阀座从阀体一侧装入，两端以内螺纹（母口）与管道旋合连接，通过球体绕阀体中心线旋转90°实现启闭。因其阀体铸造工艺源自台湾引进技术，造型圆润紧凑，故冠以"广式"之名。

二、Q11F-16P 手动不锈钢一体广式一片内螺纹球阀结构组成详解

表格

部件 典型材质 功能说明

阀体 WCB铸钢、CF8(304)、CF8M(316/316L)、黄铜、UPVC等 整体铸造/精铸/硅溶胶铸造，主体承压；进出口两侧加工平面，方便扳手操作

球体 不锈钢/碳钢/塑料（与阀体匹配） 中空通孔（缩径设计），旋转90°实现通断

阀座 PTFE（聚四氟乙烯）、PPL（对位聚苯）、PEEK、VITON、碳化钨 弹性密封面，软密封实现零泄漏；部分采用碳化钨硬密封

阀杆 不锈钢（下装式防飞出结构） 传动球体旋转，底部角形平面实现机械楔压密封；带倒密封设计

填料 PTFE为主 防止阀杆处介质外漏，填料仓较浅、填料量少

驱动方式 手动（手柄/手轮）、气动、电动 手动为主流；需远程控制选电动/气动

关键结构要点：

? 上装式结构：阀杆、密封件可在线拆检维修，减少装置停车

? 单阀座设计：消除中腔介质异常升压安全隐患

? 内装式防飞出：阀腔异常升压时阀杆不会被冲出

? 90°定位机构：可加锁防止误操作

三、Q11F-16P 手动不锈钢一体广式一片内螺纹球阀工作原理（90°旋转启闭）

? 开启过程

关闭状态：球体受阀杆机械施压，紧压在阀座上

逆时针转动手轮 → 阀杆反向运动，底部角形平面使球体脱开阀座

阀杆继续提升，与螺旋槽内导销相互作用 → 球体无摩擦旋转

阀杆提升至极限 → 球体旋转至全开，通道完全对准

? 关闭过程

顺时针旋转手柄 → 阀杆下降，球体离开阀座开始旋转

导销带动阀杆与球体同步旋转90°

球体已在无接触状态下旋转90°

最后几圈 → 阀杆底部角形平面机械楔压球体 → 紧密压在阀座 → 完全密封

核心机理：启闭过程中球体与阀座不接触旋转，***消除传统阀门密封面摩擦磨损问题。

Q11F-16P 手动不锈钢一体广式一片内螺纹球阀产品特点

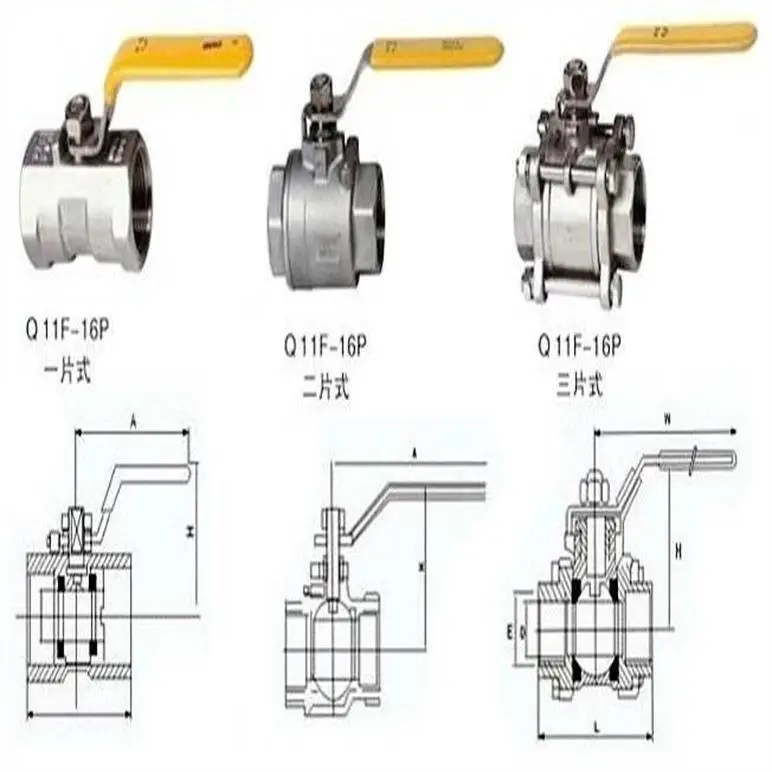

Q11F内螺纹球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的***工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带******支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

　一片式内螺纹球阀是一种常见的阀门类型，广泛应用于石油、化工、电力、冶金等行业。它的特点是结构简单、密封可靠、操作方便，是流体控制系统中不可缺少的阀门之一。

　　一片式内螺纹球阀的结构由阀体、阀芯、密封圈、手柄等部分组成。阀体由两个相互嵌合的球体组成，球体上分别开有进口和出口，球体间通过阀芯相互连接。阀芯则是内部设置有螺纹的金属棒，通过手柄的转动来实现开关阀门，从而控制流体的通断。密封圈则是位于球体和阀芯之间的硬质聚合物材料，起到密封作用。

　　一片式内螺纹球阀的优点是结构简单、密封可靠、操作方便。由于阀体由两个球体嵌合而成，只需要通过手柄的旋转就能实现阀门的通断。阀芯上的螺纹设计能够减少阀门的启闭力，使得操作更为轻松。密封圈的材料硬度高，能够抵抗高压、高温的流体侵蚀，***了阀门的密封性和使用寿命。

　　在使用一片式内螺纹球阀时，需要注意以下几点。

　　首先，阀门的选型需要根据管道的流体、压力、温度等条件来确定。其次，阀门的安装要求垂直于管道，确保阀门能够正常开关和密封。最后，阀门的维护也非常重要，包括定期检查密封圈的磨损程度、清理阀体内部积存的污物等。

　　一片式内螺纹球阀产品特点：

　　1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

　　2、开关迅速、方便，只要阀杆转动90o，球阀就完成了全开或全关动作，很容易实现快速启闭。

　　3、阀座密封性能好。大多数球阀的密封圈都采用聚四乙烯等弹性材料制造，软密封结构易于***启封，而且球阀的密封力随着介质压力的增高而增大。

　　4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且阀杆倒密封的密封力随着介质压力的增高而增大。

　　5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

　　6、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。

　　7、阀体内通道平整光滑，可以输送黏性流体、浆液以及固体颗粒。

　　8、安装简便，能以任意方向安装于管道中的任意部位。

　　总之，一片式内螺纹球阀作为一种常见的阀门类型，具有结构简单、密封可靠、操作方便等优点，是流体控制系统中不可缺少的阀门之一。在使用时需要根据具体情况进行选型、安装和维护，以确保阀门的正常运行。

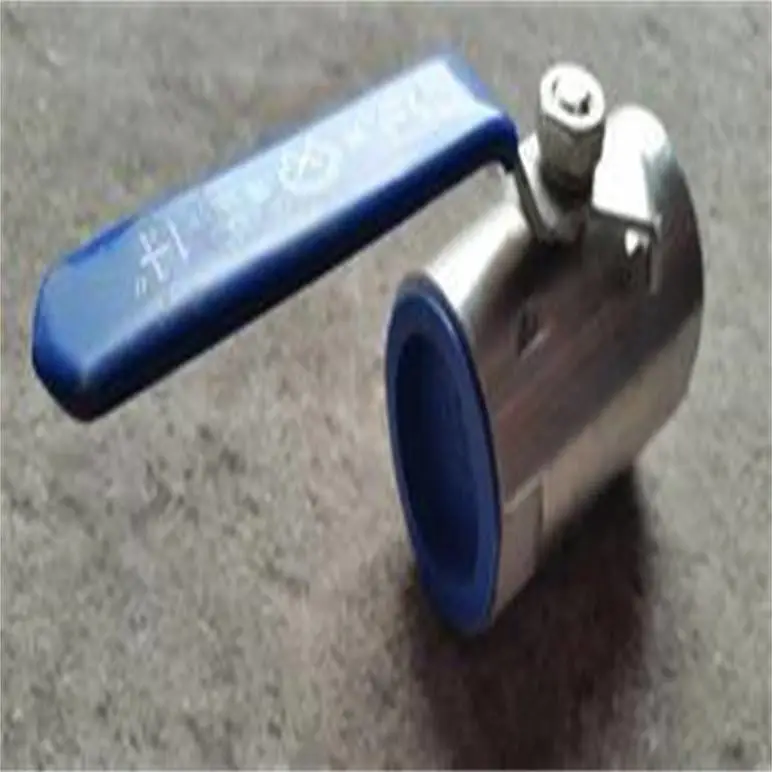

Q11F-16P 手动不锈钢一体广式一片内螺纹球阀产品特征

主要技术参数

Q11F-16P 手动不锈钢一体广式一片内螺纹球阀主要零件材料

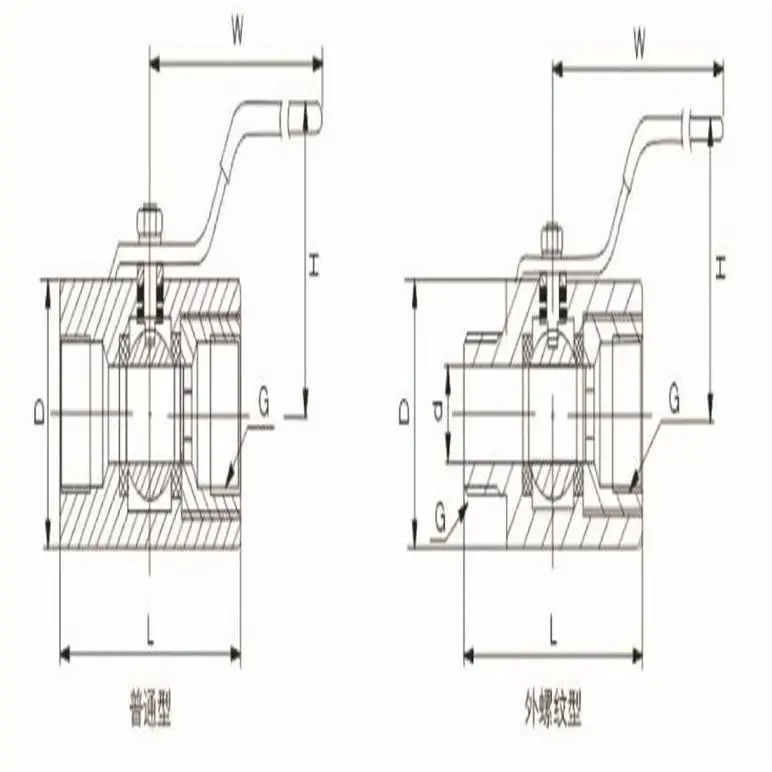

一片式内螺纹球阀结构图

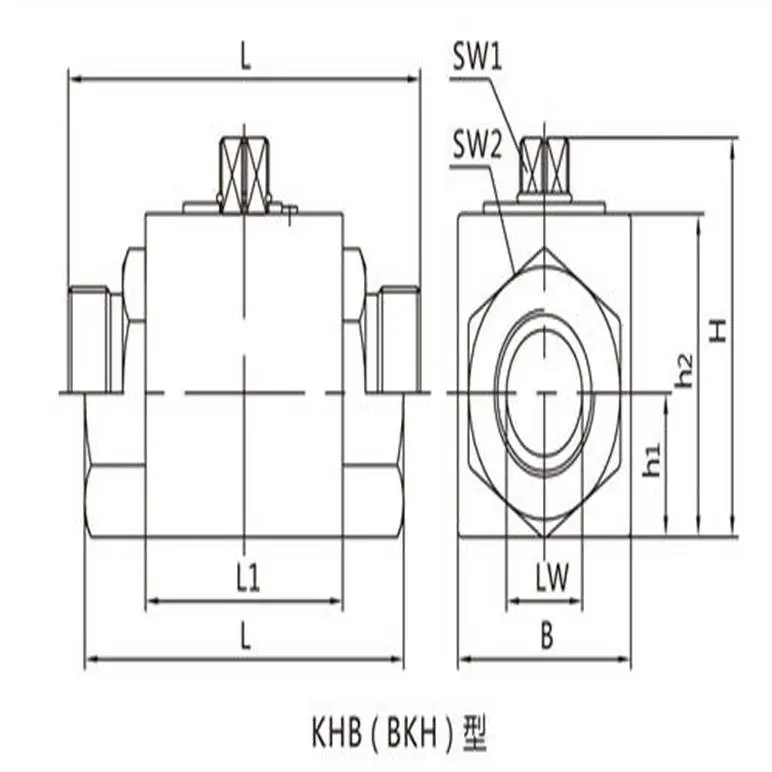

一片式内螺纹球阀外形连接尺寸

Q11F-16P 手动不锈钢一体广式一片内螺纹球阀安装与使用注意事项

表格

序号 注意事项

1 前后管道应同轴，密封面平行，管道能承受阀门重量

2 安装前吹扫管道，清除油污、焊渣等杂质

3 阀座与球之间微小颗粒即会损伤密封面，务必清洁阀孔

4 进出口方向可任意选择，任一端均可装上游端

5 螺纹连接时对称、逐次、均匀拧紧，使用PTFE生料带或密封胶

6 带电动/气动执行机构的应直立安装，驱动装置在管道上方

7 保温管道安装时，手柄不得朝下

8 定期检查密封性，开关频繁工况注意阀杆填料泄漏

9 禁止用作节流阀

10 禁止超压使用，一体式结构耐压有限

11 拧不动时禁止加辅助杠杆，防止损坏阀杆
