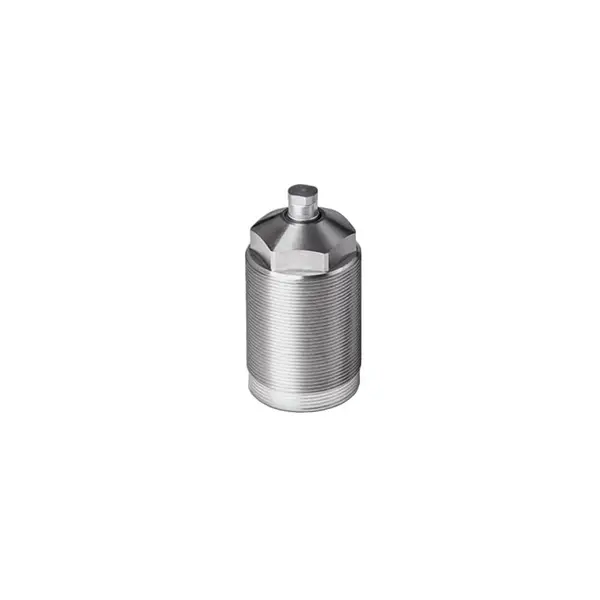

ZEEZ SERIES 空压升起型支撑缸

Air Rising Work Support

支撑力媲美液压支撑器，却完全不需要液压站 —— 车间压缩空气即可使用，夹具板不必布油路
柱塞以微弱弹簧力接触工件后，靠楔形机构与筒夹加强抱紧柱塞，即刻进入夹紧保持状态，间隙为零
能有效防止加工时产生的振动，以及夹紧时造成的工件变形与位移
七档规格支撑力从 0.12 kN 到 5.7 kN（气压 0.5 MPa 时），从薄壁小件到重载工件都能覆盖

产品概述

空压升起型支撑缸是一只 纯气动的工件支撑器 ：通入压缩空气后柱塞上升， 碰到工件后在任意位置停住；气压继续升到设定值，内部小活塞走完行程后空气流入筒夹外周， 筒夹抱紧柱塞 —— 此时即使从上面往下压，柱塞也不会下降，工件就被牢牢顶住了。 它的支撑力足以媲美液压支撑器，却不需要液压站，车间压缩空气就能用，夹具板上也不用布油路。 支撑器支撑力明显高于普通自动支撑销，能有效防止加工工件时产生的振动，以及夹紧时产生的变形； 也可用于防止组装、压入工序中负荷导致的偏差与变形，以及搬送设备上的工件姿势保持。 型号说明（例：WNC060-L） WNC 高能力气动支撑器 010 035 060 100 160 300 600 支撑力代码，对应气压 0.5 MPa 时 0.12 / 0.34 / 0.6 / 1.0 / 1.5 / 3.0 / 5.7 kN L H L 弱弹簧型 H 强弹簧型 选配项 无符号：气压上升型（标准）；S：气压上升小型本体型；Q：气压上升长行程型；E：弹簧上升型；ES：弹簧上升小型本体型；EQ：弹簧上升长行程型 确认柱塞动作 无符号：无（标准）；M：空气传感器连接型 支撑力怎么定 气动支撑器的支撑力 由供给气压决定 ，按样本给出的计算式算： WNC0103 为 0.522P-0.141、WNC0353 为 1.26P-0.29、WNC0603 为 2.00P-0.40、WN

基本参数

使用注意

1. 柱塞必须安装接触螺栓后方可投入使用，且接触螺栓上必须安装 O 形密封圈 —— 否则柱塞弹簧无法固定、柱塞不能上升，冷却液与切屑粉尘也会侵入内部导致动作不良。 2. 额定使用压力 0.7 MPa，请勿超压使用；空气传感器连接型（M）的空气传感器供给压力请设定为 0.1 MPa。 3. 支撑器与单动夹紧器一样需要呼吸，请务必设置呼吸口；未设置呼吸口可能导致动作不良。WNC0103（外径螺纹 M16×1.0）不需要呼吸口。 4. 安装时必须使支撑器底面与安装孔底面水平密接、由底面承受载荷。因拧紧邻接螺母导致底座被顶起、或底面接触部不平有缝隙，都会使变位量增大甚至损坏产品。 5. 对向使用支撑器和夹紧器时，支撑力应为夹紧力的 1.5 倍以上。 6. 对较轻的工件使用多个支撑器时，柱塞弹簧力可能超过工件重量而将工件顶起，必要时请设置工件的临时固定装置。 7. 在焊接夹具上使用时请保护柱塞表面，飞溅附着会造成柱塞滑动不良；请勿让高压清洗液直接冲击柱塞。 8. 使用流体为干燥空气，使用温度 0 ~ 70 ℃；请充分注意使用环境，避免冷却液与异物侵入内部。
