| 品牌:汗越阀门 | 型号:HC41X-16Q | 材质:球墨铸铁 |
| 连接形式:法兰 | 加工定制:是 | 种类:NRVG静音式 |
| 公称通径:200mm | 适用介质:水 | 形态:隔膜式 |
| 压力环境:常压 | 标准:国标 | 流动方向:单向 |
| 驱动方式:水力控制 | 工作温度:常温 | 类型(通道位置):直通式 |
| 规格:200mm | 是否跨境货源:否 |

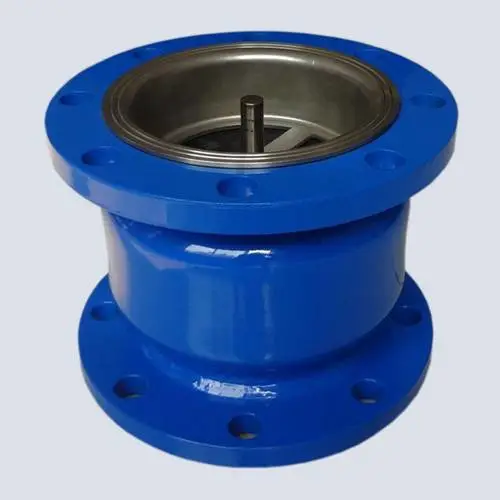

一、HC41X消声止回阀产品概述
HC41X消声止回阀包括阀体、阀盖环、轴套、阀轴、阀盘、弹簧及轴承等主要零部件,其阀体前部安装有阀盖环,阀盖环中部设有前轴套,阀体后部设有后轴套,前轴套和后轴套内均设有自润滑轴承,该阀阀轴设置于前轴套和后轴套内的自润滑轴承内,阀轴上设有阀盘,阀盘与后轴套之间设有弹簧,本产品阀轴与自润滑轴承之间润滑较好,阀盘运行顺畅,导向性好,噪音小,密封性较好。
HC41X消声止回阀适用于给排水管道,阀瓣采用进出口两端中心轴导向,启闭灵活,可水平安装或垂直安装。该阀阀瓣采用弹簧加载,其快速关闭能有效地消除水锤,密封性能好,关闭无噪声。本产品具有体积小、重量轻、流体阻力小,耐疲劳、使用寿命长等优点。
二、HC41X消声止回阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||||
1 | 阀 体 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 轴 承 | 铝青铜 | 铝青铜 | 铝青铜 | 不锈钢 | 不锈钢 | 不锈钢 |
3 | 密 封 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
4 | 阀 轴 | 铝青铜 | 铝青铜 | 铝青铜 | 不锈钢 | 不锈钢 | 不锈钢 |
5 | 弹 簧 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
三、HC41X消声止回阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
设计制造 | CJ/T 255-2007 导流式速闭止回阀 | ||
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等 | ||
检验试验 | CJ/T 255-2007 导流式速闭止回阀 | ||
适用介质 | 清水或物理化学性质类似于水的介质 | ||
工作温度 | 0℃~65℃ | ||
四、HC41X消声止回阀主要外型尺寸表
尊敬的用户!如果你需订购我厂水力控制阀产品,咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。更多相关产品请浏览:
