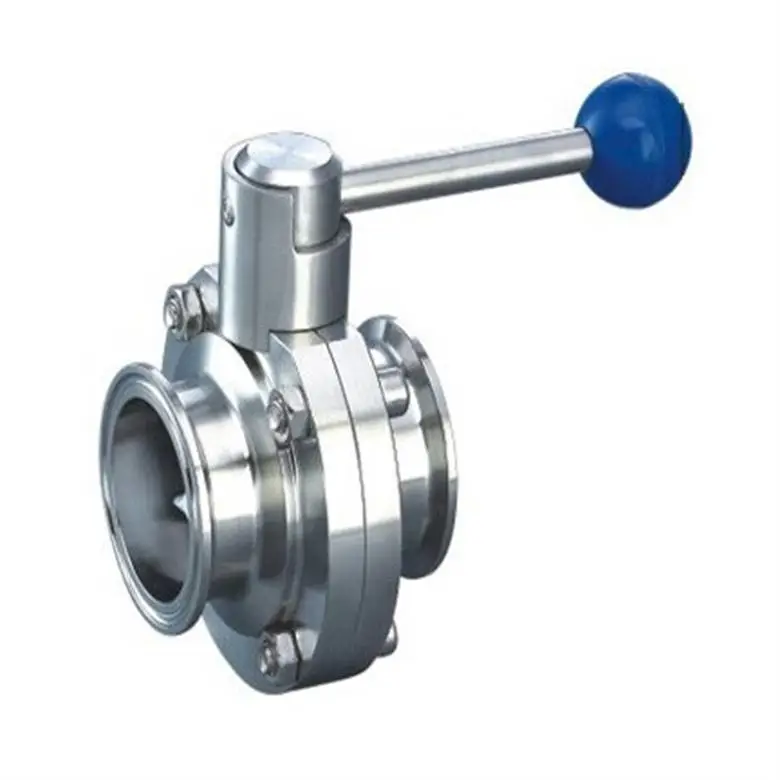

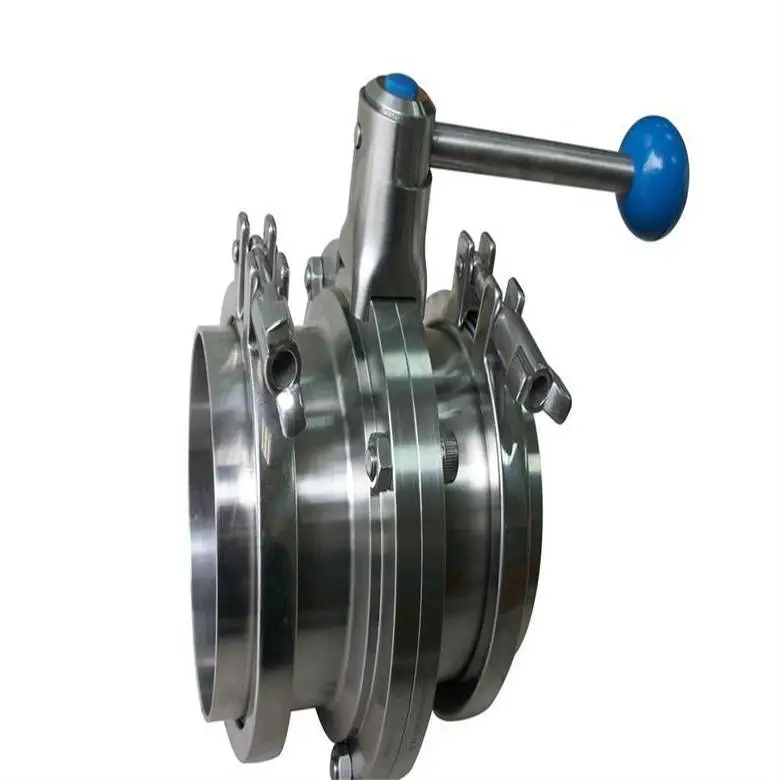

D681X气动卫生级抛光快装蝶阀产品说明

本发明涉及一种广泛用于啤酒、饮料等卫生食品行业的气动卫生级蝶阀,包括气源、执行机构、蝶阀,其中执行机构包括活塞、气缸、阀杆,活塞和阀杆都设置气缸内,蝶阀包括阀体、蝶板,阀杆与蝶板联动连接,活塞和阀杆轴向构成轴孔配合,孔的内壁上沿轴向设置有斜齿,轴的外壁上沿轴向设置有与斜齿相啮合的斜齿轮,活塞与阀杆构成滑移旋转配合。本发明依靠把活塞的直线运动转变成阀杆的旋***动,即而实现蝶阀的开启与关闭,使整个气动卫生级蝶阀结构紧凑,斜齿与斜齿轮啮合的占用空间比齿轮齿条啮合所占空间要小,而且维护也相对方便。同时蝶板两侧的端面之间为圆弧过渡,减少蝶板在运动过程中与阀体的摩擦,使用寿命长。

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

气动蝶阀（气动调节蝶阀、气动单作用蝶阀、不锈钢气动蝶阀）是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。　　

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　

气动蝶阀时要注意密封性能、流动介质、启闭力和启闭力矩、启闭速度以及使用寿命等相关性能技术。气动蝶阀在安装前检查各部分部件无缺失，检查管道，确保管道内无焊渣等异物，装好的管道法兰要进行对中等相关要求。

D681X气动卫生级抛光快装蝶阀要注意的性能技术

1、密封性能

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中***处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

2、流动介质

介质流过阀门后会产生前后的压力差，使阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量，因此设计和制造阀门时，要尽可能降低阀门对流动介质的阻力，减少能源的损耗。

3、启闭力和启闭力矩

启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与其他磨擦部位的摩擦力，因而，阀门在启闭过程中，必须施加一定的关闭力和关闭力矩，所以设计和制造阀门时应力求降低其关闭力和关闭力矩。

4、启闭速度

启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等，这在选用阀门类型时应加以考虑。

5、使用寿命

它表示阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。通常以能***密封要求的启闭次数来表示，也可以用使用时间来表示。

执行器的选用

（1.双作用式

      使用双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准 确的GTD型号。

（2.单作用式（弹簧复位）

      紧急切断阀简称气动切断阀使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准 确的SR型号。

      单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

空气过滤器、换向电磁阀、限位开关、电气定位器等。气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

D681X气动卫生级抛光快装蝶阀气动蝶阀选型

a: 产品名称与气动蝶阀的型号

b:  气动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动蝶阀的密封面材质和硬度

d:  气动蝶阀的阀体材质

e:  气动蝶阀的压力

f:  气动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

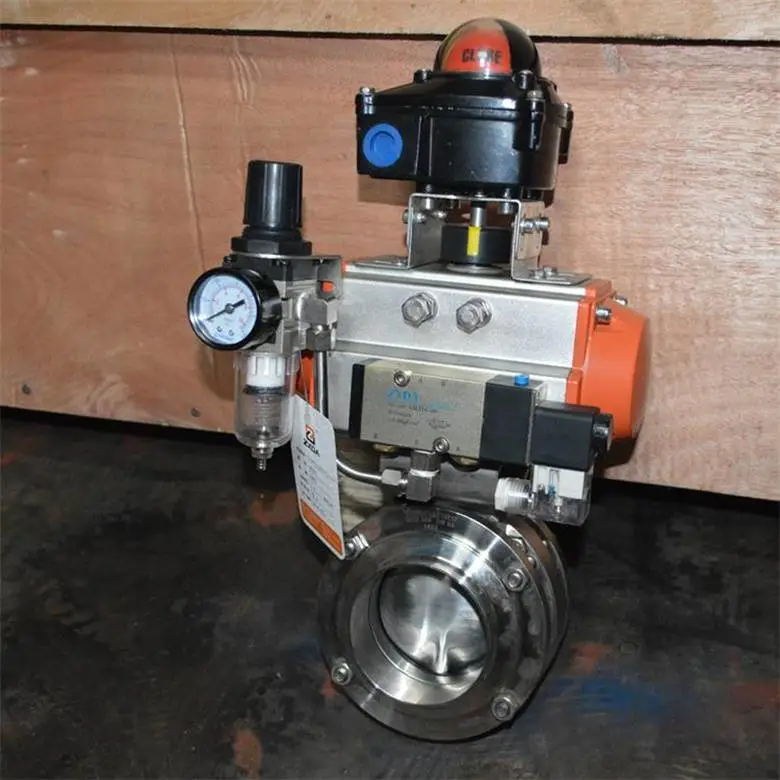

气动阀门配件种类

双动式气动执行器：对阀门开启和关闭的两位式控制(双作用)。

弹簧复位式执行器：在电路气路切断或故障，阀门自动开启或关闭(单作用)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (有防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(有防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (有防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门配件选型

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户需根据控制需要，进行详细选择。

气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

气源处理三联件：①过滤减压阀、②油雾器。

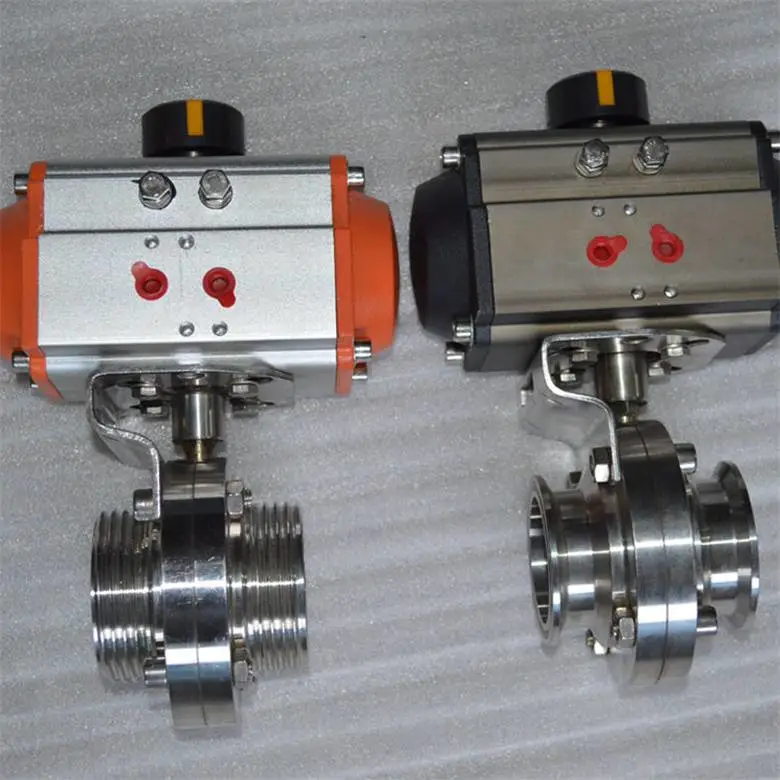

D681X气动卫生级抛光快装蝶阀产品结构：
卫生级气动调节蝶阀有双作用式和单作用式(弹簧复位)，齿轮齿条传动，***；结构合理，输出力大，有双作用式和单作用式。
1、蝶阀执行器齿轮式双活塞，输出力矩大，体积小；气缸选用铝金材料，重量轻、外形美观。
2、可在顶部、底部安装手动操作机构。齿条式连接可调节开启角度、额定流量。
3、卫生级蝶阀执行器可选带电讯号反馈指示及附件以实现自动化操作。IS05211标准连接为产品的安装更换提供了方便。两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

产品作用：
1. 卫生级气动蝶阀橡胶密封圈与阀板均采用进口件，***了蝶阀的使用性能和使用寿命。
2 . 采用高精度数控车床精车阀体，***了蝶阀可靠的互换性，免去了因更换橡胶而不能***其使用性能的麻烦。
3 . 阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。
4 . 钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。
5. 阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。
6 . 手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。
7 . 开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。
8. 阀体均采用可拆连接，结构简单，维修方便。
9 . 造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。
10 . 经过严密的强度和密封试验，***质量。
11 . 抽样进行不低于 30000 次的疲劳寿命试验，***了其使用寿命。

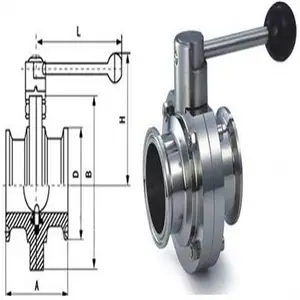

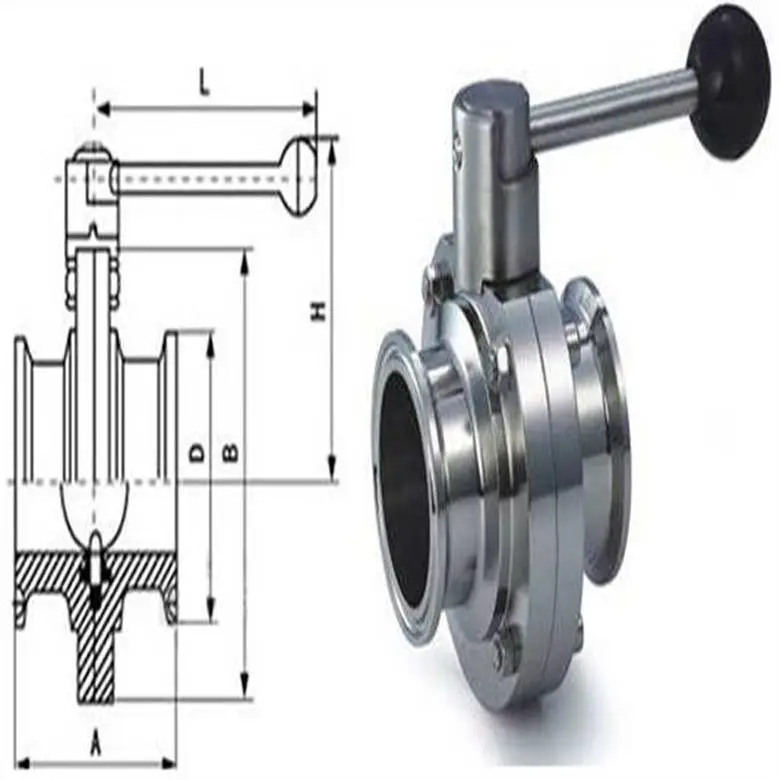

D681X气动卫生级抛光快装蝶阀主要技术参数

六、D681X气动卫生级抛光快装蝶阀主要零件材质

七、D681X气动卫生级抛光快装蝶阀密封材料选用和适用温度

安装维护：
1、本卫生级气动调节蝶阀安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。　

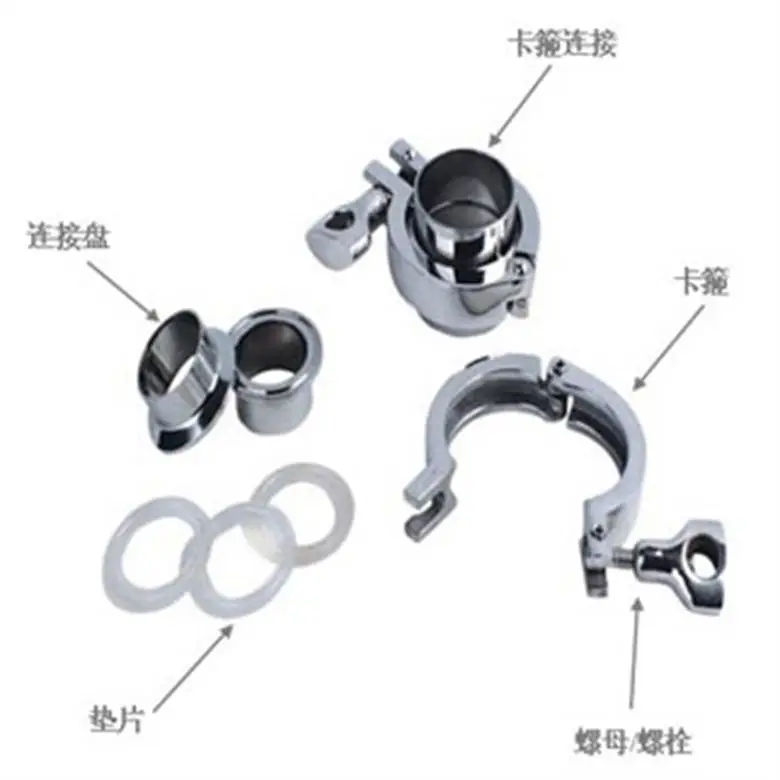

2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装密封圈，使该阀与管道连接密封可靠。
3、该蝶阀安装完成通入压力介质时，转动手柄90度检查内外密封，如无渗漏现象，即可投入正常使用。
4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。
5、该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
