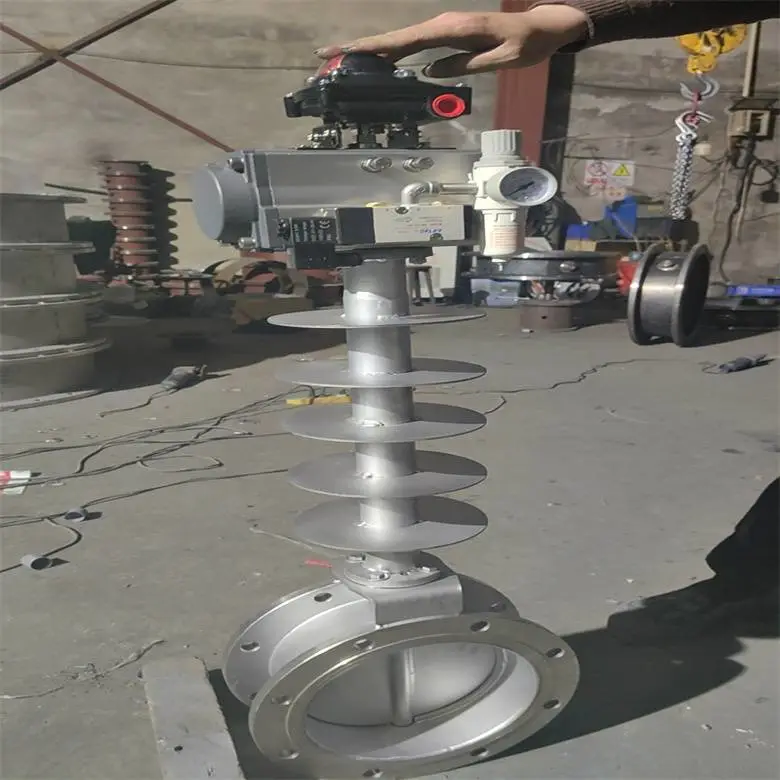

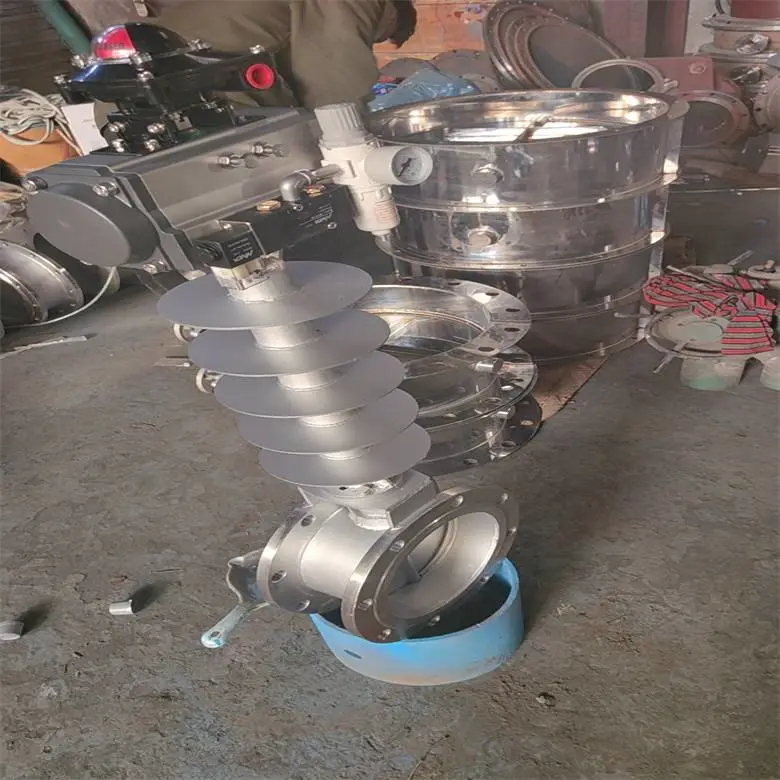

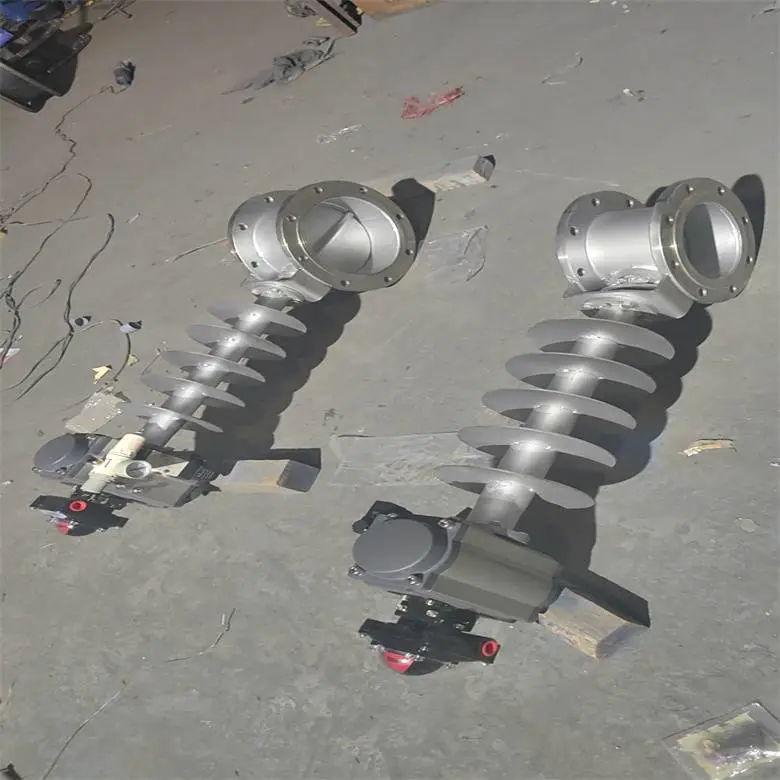

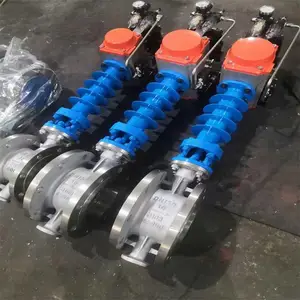

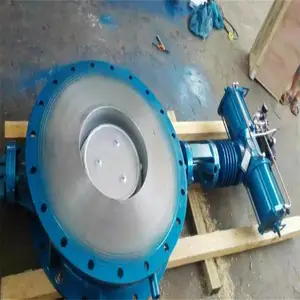

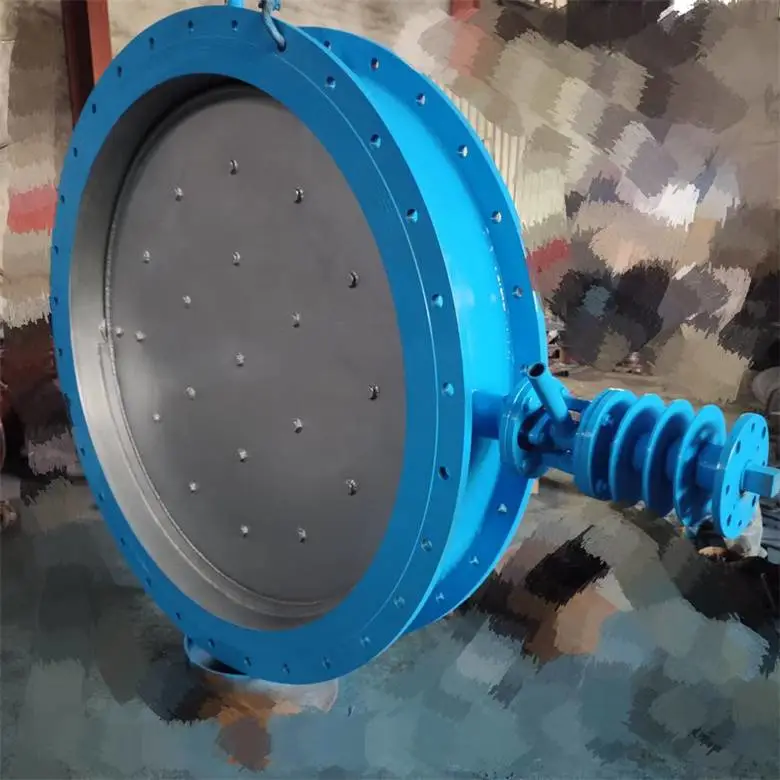

TD641W气动轻型风道超高温双相钢法兰式蝶阀 产品说明

本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。通风系统的风道阀门依其作用不同可分为风道密闭阀、风道调节阀、风道止回阀。风道密闭阀的作用是在管道中隔断或切断气流。隔断气流时要求阀门内泄露为零，切断气流时则允许有一定的泄漏量。风道调节阀的作用是在通风系统中起平衡流量调节作用，例如维持个系统之间的压力、各厂房内的温度和湿度等，为了达到此目的我们需要根据起流量特性对风道调节阀进行控制。通风蝶阀为风道密闭阀，近年来随着工农业的发展而应用较多。为此，我厂工程技术人员开发设计了的不同规格的系列蝶阀供用户选择。

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

气动蝶阀（气动调节蝶阀、气动单作用蝶阀、不锈钢气动蝶阀）是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。　　

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　

气动蝶阀时要注意密封性能、流动介质、启闭力和启闭力矩、启闭速度以及使用寿命等相关性能技术。气动蝶阀在安装前检查各部分部件无缺失，检查管道，确保管道内无焊渣等异物，装好的管道法兰要进行对中等相关要求。

TD641W气动轻型风道超高温双相钢法兰式蝶阀要注意的性能技术

1、密封性能

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中***处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

2、流动介质

介质流过阀门后会产生前后的压力差，使阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量，因此设计和制造阀门时，要尽可能降低阀门对流动介质的阻力，减少能源的损耗。

3、启闭力和启闭力矩

启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与其他磨擦部位的摩擦力，因而，阀门在启闭过程中，必须施加一定的关闭力和关闭力矩，所以设计和制造阀门时应力求降低其关闭力和关闭力矩。

4、启闭速度

启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等，这在选用阀门类型时应加以考虑。

5、使用寿命

它表示阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。通常以能***密封要求的启闭次数来表示，也可以用使用时间来表示。

执行器的选用

（1.双作用式

      使用双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准 确的GTD型号。

（2.单作用式（弹簧复位）

      紧急切断阀简称气动切断阀使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准 确的SR型号。

      单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

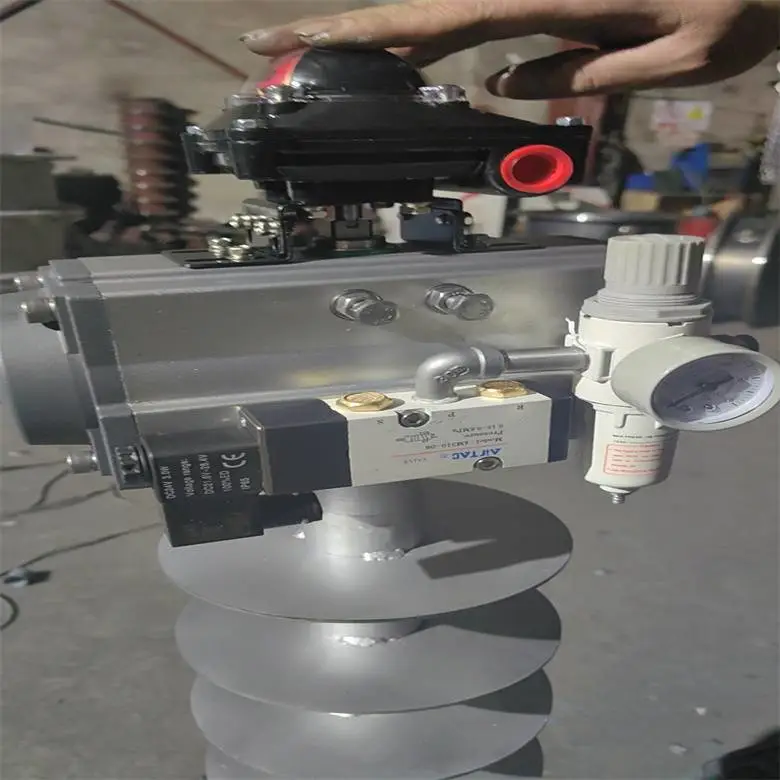

空气过滤器、换向电磁阀、限位开关、电气定位器等。气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

TD641W气动轻型风道超高温双相钢法兰式蝶阀气动蝶阀选型

a: 产品名称与气动蝶阀的型号

b:  气动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动蝶阀的密封面材质和硬度

d:  气动蝶阀的阀体材质

e:  气动蝶阀的压力

f:  气动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

气动阀门配件种类

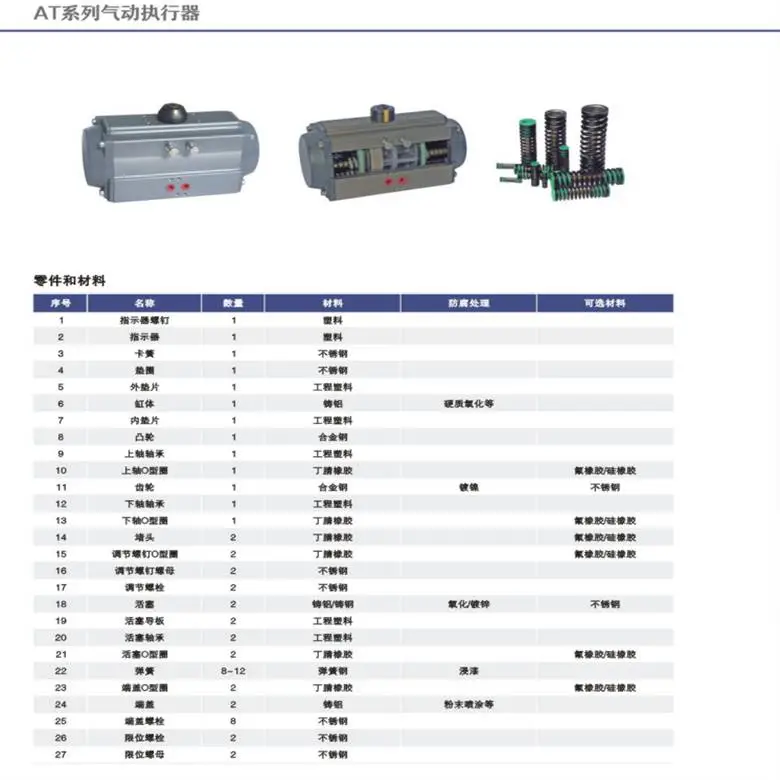

双动式气动执行器：对阀门开启和关闭的两位式控制(双作用)。

弹簧复位式执行器：在电路气路切断或故障，阀门自动开启或关闭(单作用)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (有防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(有防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (有防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门配件选型

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户需根据控制需要，进行详细选择。

气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

气源处理三联件：①过滤减压阀、②油雾器。

要特点为：

1、设计新颖、合理、结构*，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

TD641W气动轻型风道超高温双相钢法兰式蝶阀主要技术参数

主要零件材质

气动轻型风道蝶阀TD641W主要外形及连接尺寸

气动通风蝶阀应存放在干燥的室内，通路两端堵塞。不准堆置存放，存放的调节阀应定期检查，清理污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。应安装在水平管道上，必修垂直安装。阀杆向上。工业原料化学药品直接接触空气的场所使原料化学药品性质变化；工业炉等直接接触火焰场所引起火灾危险；使用空气的计量仪器因喷嘴的堵塞而失灵；要求极度忌油环境，由于阀门和执行元件密封部分的泄漏油造成环境污染，油分的清理方法是采用除油滤清器。例如，用离心式滤清器除油雾粒子，用活性炭吸附或用多孔滤芯除油。

TD641W气动轻型风道超高温双相钢法兰式蝶阀安装操作指南：
1、采用良好的管接实践：绝大部分的气动通风蝶阀可以安装在任何位置，但是，通常用的方法是将执行机构垂直放置并位于阀门的上部。
2、遵守气动通风蝶阀安装指导和注意点；
3、确认管道清洁：管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭；
4、在安装阀门之间，先阅读指导手册。指导手册介绍该产品以及安装前和安装时应注意的稳定事项及措施。按照手册中的指南去做有助于保障安装的简易和成功；
5、检查调节阀：安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查阀体内部以不存在异物；
6、在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。空间距离通常可以从阀门制造商认定的外形尺寸图上找到。
7、保持较短的连接距离，并尽量减少管件和弯头的数量以减少系统时间滞后。如果该距离很长，那么可以在气动通风蝶阀上使用一个螺旋仪或增压器。
8、如果执行机构水平安装的，则考虑对执行机构增加一个额外的垂直支撑。应这样安装阀体：流体流向与流向箭头或指导手册所指示的方向一致；
9、对于法兰连接的阀体，法兰面准确地对准以使垫片表面均匀地接触。在法兰对中后，轻轻地旋紧螺栓，以交错形式旋紧这些螺栓。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。
