| 产品特性：截止阀 | 品牌：申弘 | 型号：KJ968Y |
| 连接形式：焊接 | 材质：合金钢 | 公称通径：15-1800mm |
| 3C阀门类别：工业 | 适用介质：蒸汽 | 压力环境：高压 |
| 工作温度：高温 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：电动 | 零部件及配件：执行器 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 规格：15-3600 |

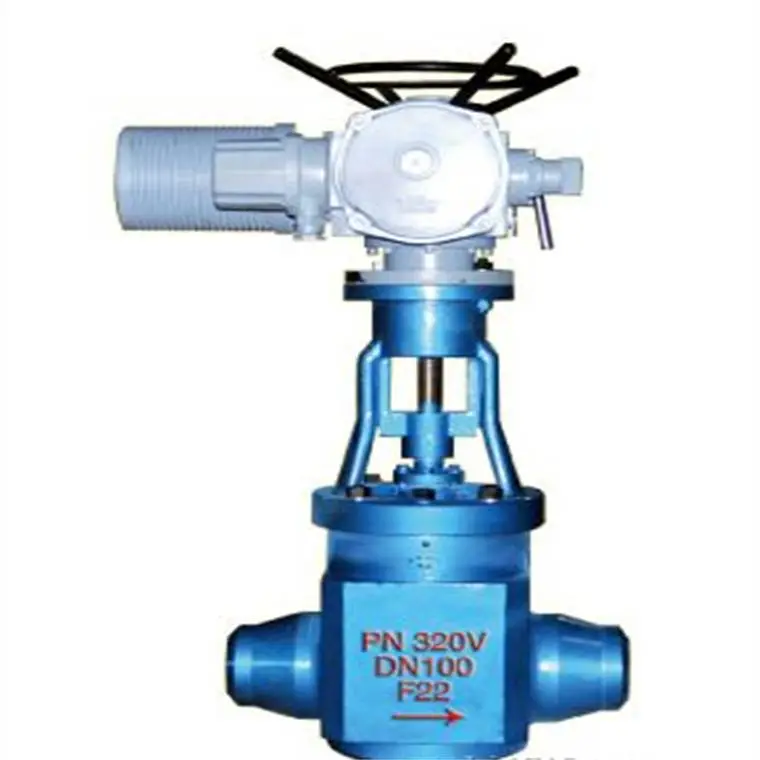

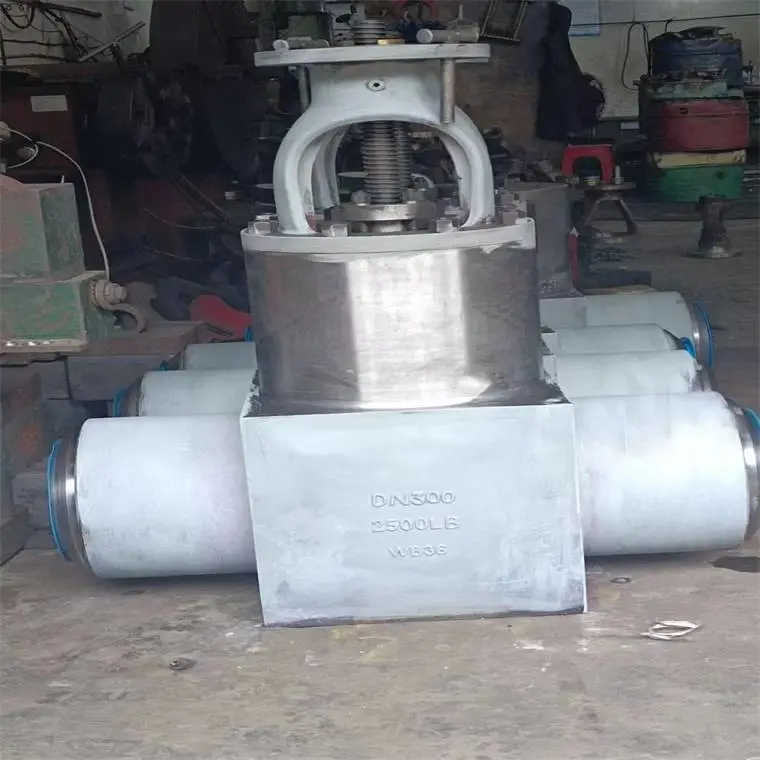

KJ968Y电动整体锻造抗冲刷对焊连接截止阀 产品说明
本实用新型的目的在于提供一种易维护抗冲刷截止阀，以解决上述背景技术中提出的问题。本实用新型公开了一种耐冲刷截止阀,包括阀体,所述阀体的上部外侧设有对开环,所述阀体的内腔设有下阀杆,所述下阀杆的下端设有耐冲刷套,所述下阀杆的上部通过连接套连接有上阀杆,所述连接套通过销轴固定下阀杆和上阀杆,所述阀体的上部位于下阀杆外侧设有填料,所述阀体的上部设有填料压盖,所述填料压盖通过活节螺栓固定连接有对开环,本实用新型将整体式阀杆改为用连接套连接的下阀杆和上阀杆,减少了传统整体阀杆的开启时所受的拉力,避免了阀杆因受力过大而造成阀杆的断裂,双阀杆的设计使得阀门在开启时有缓冲的力量,比传统整体式阀杆在开启时所需力量小,双阀杆的设计也方便了阀门的内件的更换.
手动开关，整体锻造，通道结构设计是免冲刷使用寿命长可在线维护，支架明杆式，流通孔径可以缩颈可以全通经，BW对焊连接（焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸），用于330MW/660MW/1000MW火力电站高加旁/低加旁危急疏水，公称压力PN200~320，公称通经3"DN80，密封面堆焊Y面STL合金抗冲刷直通式结构，阀体材质A105用于≤425℃，阀体材质F22用于≤570℃，阀体材质F91用于≤650℃，制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定，结构长度按E101的规定或按用户提供尺寸，适用介质：水、蒸气等非腐蚀性介质，主要适用于火力电站汽机、锅炉疏放水、锅炉定期排污门、减温水总门等切断或接通管路介质。
电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
电动装置：输出转矩：300NM-1200NM，电站型接口，推力型接口，转矩型接口，输出转速18-24r/min，大转圈数60-240圈，分为常规户外型，隔爆型，整体调节型。
电源：常规：三相380V（50Hz）
特殊：三相660V，415V(50Hz,60Hz）
单相220V,110V(50Hz,60Hz）
工作环境温度：-20-60℃（特殊订货-40-80℃）
相对湿度:≤95％（25℃时）
防护类型：户外型用于无易燃，易爆和无腐蚀介质的场所。隔爆型产品也有适用于煤矿，适用于工厂灯不同类型
电动截止阀具有以下优点：
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
电动截止阀的缺点如下：
1.流体阻力大，开启和关闭时所需力较大。
2.不适用于带颗粒、粘度较大、易结焦的介质。
3.调节性能较差。
电动截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
电动截止阀的安装与维护应注意以下事项：
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。

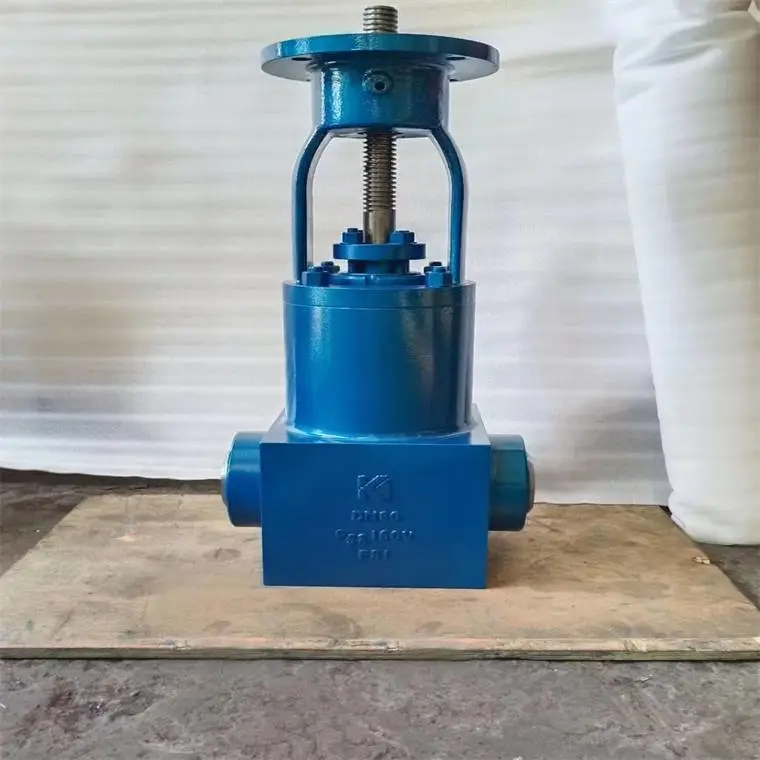

KJ968Y电动整体锻造抗冲刷对焊连接截止阀技术参数
1、设计标准：按DL/T531-1994、 JB/T 3595-2002,
NB/T 47044-2014的规定。
2、设计标准：ASME B16.34-2013的规定。
公称压力：PN160-PN630(900LB-3500LB)、P54100V、P54140V.
P54170V、P57100V、P57140V、P57170V
公称通径：DN10-DN100 ( 2"-4")
主体材质：1.25#、12CrlMoV
2. ASTM A105、ASTM A182 F11、 ASTM A182 F22、
ASTM A182 F91、ASTM A182 F92
使用湿度：1. WCB：-29°C-425°C
2. 合金钢：-29°0-540°�、 -29X-570X
3. F91:-29°C~61(TC
适用介质：水、蒸汽等
连接方式：焊接
传动方式：手动、齿轮驱动、电动、气动、液动

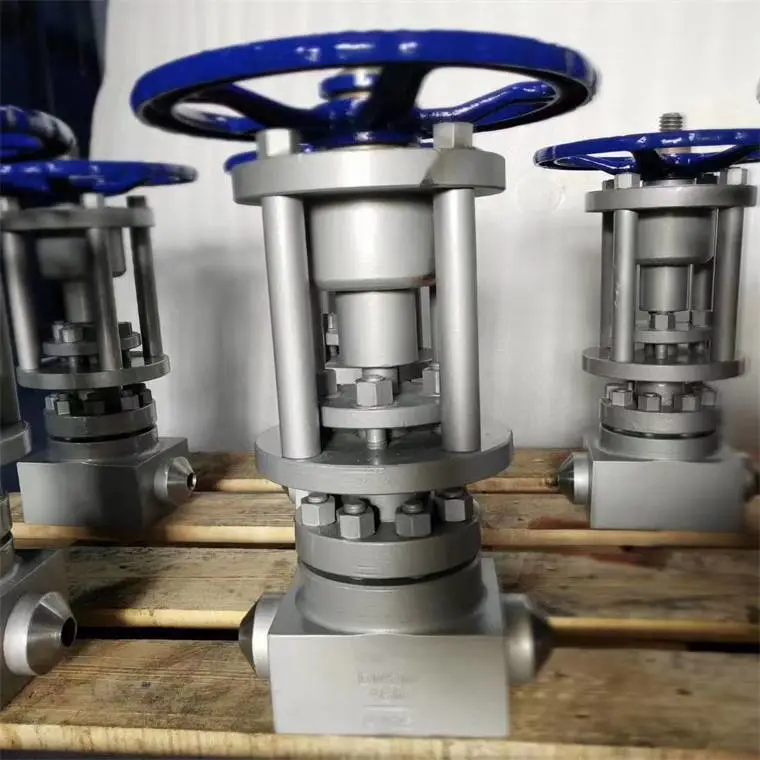

KJ968Y电动整体锻造抗冲刷对焊连接截止阀

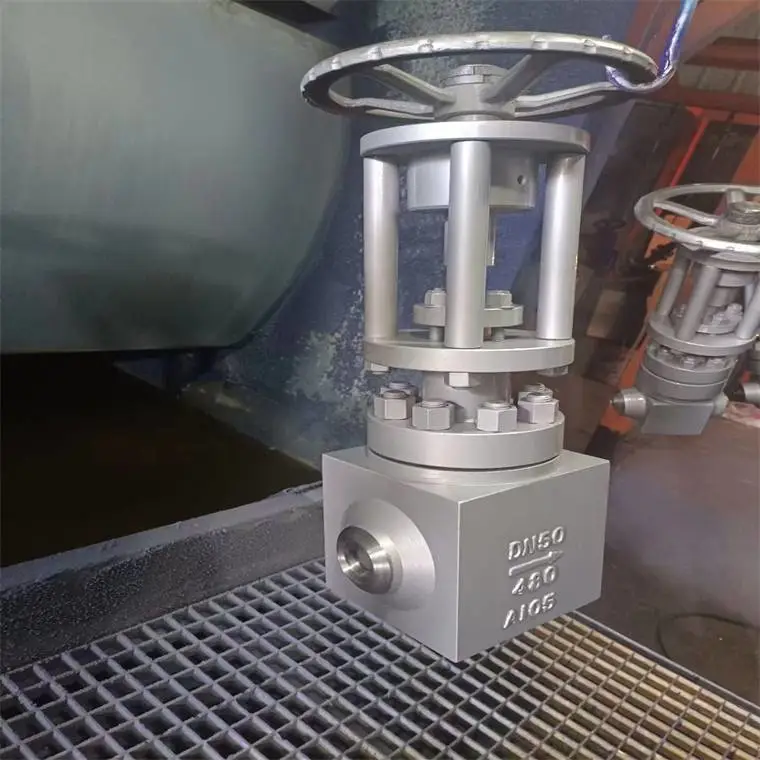

手动危急疏水门阀安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排汽、水冷壁下联箱排污、包墙疏水等管道和容器上，作为启闭装置。该系列阀门改变了传统截止阀的结构形式，采用高压差节流套筒式结构。具有抗冲刷性强、操作轻松、使用寿命长、阀内件能拆、维修成本低等特点。
为实现上述目的，本实用新型提供如下技术方案：一种易维护抗冲刷截止阀，包括阀体和限位组件，所述阀体的两端分别固定安装有安装环和***安装环，所述安装环的表面均匀开设有安装孔，所述***安装环的一侧固定安装有与安装孔相配合的安装杆，所述安装杆的内部开设有安装槽，所述安装槽内壁的两侧均固定安装有限位杆，所述限位杆的两端均安装有卡块，两块所述卡块之间固定安装有卡固弹簧，所述安装环的一侧通过限位组件活动安装有复位环，所述复位环的表面开设有复位孔，所述阀体内壁的两端均设置有缓冲组件。

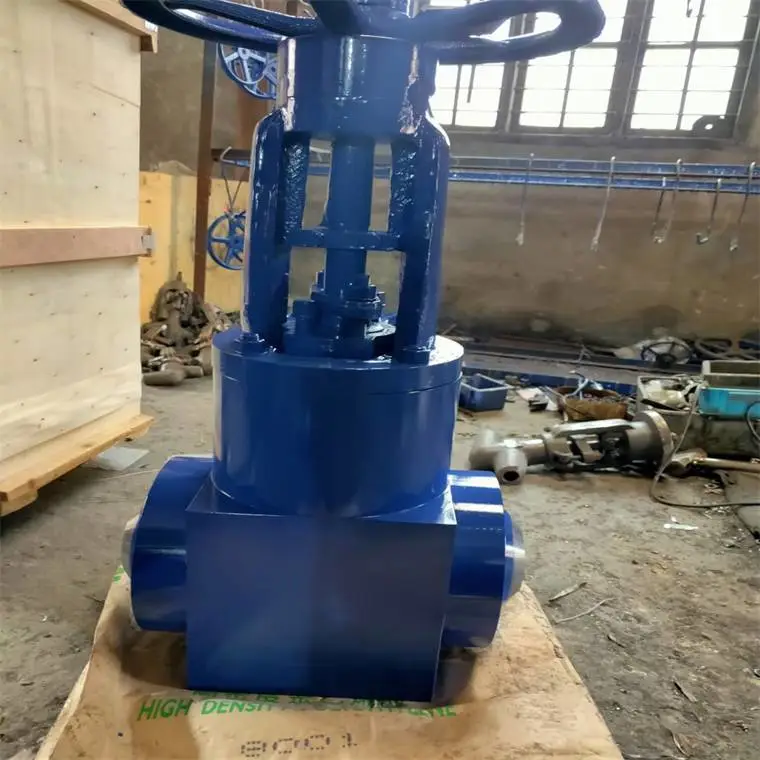

KJ968Y电动整体锻造抗冲刷对焊连接截止阀结构特点
1.高压介质进入阀门，先在阀笼充分降压释放压能和噪音,这样流体不会冲蚀阀芯和阀座的密封 面，从而起到免冲刷的作用。通过阀瓣上下移动，可以任意调节阀门的流量，具有可调性。
2.耐高温、高压和耐冲蚀的性能主要低件均选用优质钢制造，阀芯和阀座的密封部位均采用堆焊司太立合金钢的特殊加工工艺。使得阀门关闭严密无泄漏，开启灵活无卡滞等优点
3.阀座、阀瓣采用活络结构，可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
4. 阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
5．优质锻件并经固融处理的阀体，确保无内外裂纹。锻件符合，JB9626-1999的规定。
6．耐冲刷截止阀阀座堆焊钴基硬质合金，地提高了高温硬度和抗介质冲蚀能力。
7．阀瓣采用进口钴铬钨钢球，具有很高的高温硬度，使其抗介质冲蚀能力大大优于普通针型阀。
8．经锻造的阀杆，柔性和强度不同一般，滚压加工的螺纹位于填料之上，避免了与介质接触，光杆部位经精磨处理，不仅与填料紧密接触，***了密封无外漏，而且减少了开启力矩，阀门启闭时灵活自如。
9．设计的中口金属密封垫，经特殊工艺调质处理，确保高温高压下的良好密封。
10．致密性优良的柔性石墨填料，确保了高温高压下无外漏。
由于机组启停次数多、疏水温度压力高、运行工况恶劣等问题，造成用于高温高压疏水及排污的截止阀使用寿命很短，原来国内外用于疏水、排污的截止阀一般在阀体上加工出阀座，并采取堆焊的方式提高硬度。靠阀芯和阀座的接合来关断流体。这种设计阀座与阀芯接合处既是密封面，又是阀门在开关过程的节流面。易被冲蚀损坏，且损坏后维修、更换阀门工作量大，成本高。组合密封式疏水截止阀针对恶劣工况下的疏水阀，开发生产了组合密封式疏水截止阀，可根据用户需要配装气动、电动执行机构或操作手轮。

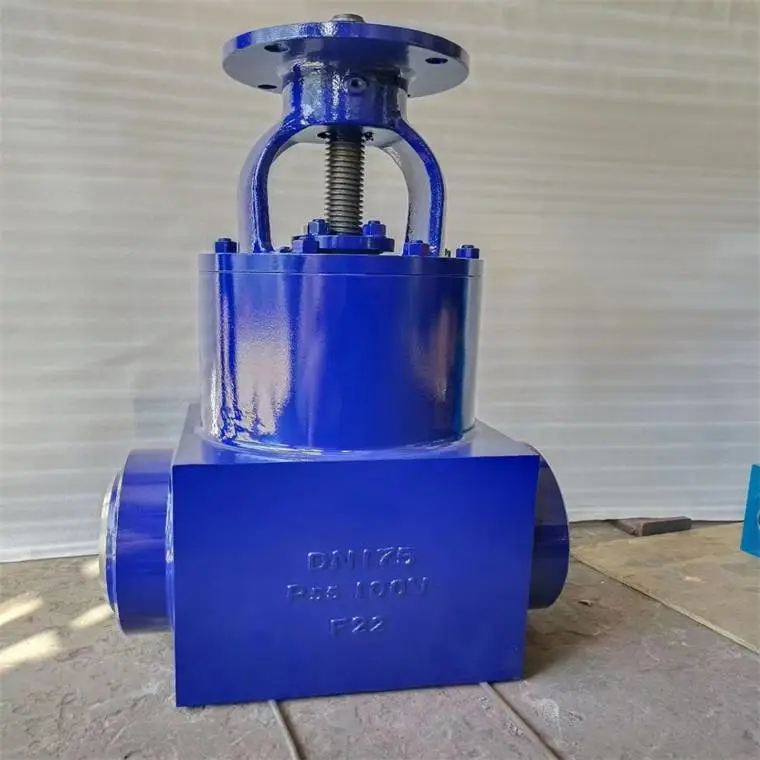

KJ968Y电动整体锻造抗冲刷对焊连接截止阀特点如下：
1、阀内节流面和密封面分开
由于疏水阀内工质一般接近饱和工况，阀内节流后的压力变化会使水气化从而形成闪蒸、气蚀。节流面和密封面分开的设计使闪蒸、气蚀的损害在阀套空腔内及节流面处进行，不至于损坏密封面。传统截止阀无节流装置，高温高压流体直接冲击密封面，且密封面处一般为节流处，导致气蚀就发生在阀门密封面处，从而很快就使密封面因气蚀而破坏。
2、阀内件活座结构
阀座可方便的进行更换而不需更换阀体。传统的高温高压截止阀大多在阀体上加工阀座（密封面）的方式，这种方式虽可有效降低生产成本，但一方面制了在阀座上进行精细加工及热处理的可能，另一方面使得一旦阀座损坏严重则 更换整个阀门，检修工作强度大，检修工期长。
3、的组合密封设计
a、 阀门开启阀门开启时，首先是主密封开启，上下辅助密封依次开启，直至下密封开启前，阀门中存在的流量就是阀芯和阀套之间的间隙漏流量，又因为下密封处有密封环，使此时的漏流量只是额定流量的千分之一左右（以DN25阀门为例）。而且如果阀门的主密封面已经完全损坏，阀门也是会保持这个漏流量。
b、阀门开启后，在阀门下密封打开后，阀门开始过流，此时阀门下密封面处的流通面积始终小于主密封面处的流通面积，这样就不会在主密封面附近形成节流，主密封面处压力一直比较稳定、流速较低。而由于在下密封面处形成节流，所以压力会降低，流速会增大，使气蚀、闪蒸及冲刷损坏都发生在下密封面处。这样就形成了对主密封的保护。
c、关阀
阀门关闭的过程和阀门开启过程正好相反。
4、密封面
主密封面线密封，使金属密封面更易发生弹性变形，填补密封接触面的微观间隙，真正做到零泄漏。
5、阀内件
选用钢材，热处理后表面硬度达到洛氏70度左右，而传统截止阀一般密封面堆焊硬质合金的工艺，硬度通常只能达到洛氏50多度。
6、执行机构之间的连接
当客户选用电动执行机构时，阀门和电动头之间通过我公司生产的柔性连接件连接，既能***电动执行机构不会因过力矩而保护，又能***阀门在使用电动执行机构时能关严。 优选的，所述缓冲组件包括凹槽、缓冲杆、缓冲套、缓冲弹簧和缓冲叶轮，所述阀体
内壁的两侧均开设有凹槽，所述凹槽的内部固定安装有缓冲杆，所述缓冲杆的表面套设有与凹槽相连接的缓冲弹簧。优选的，所述缓冲杆的表面套设有与缓冲弹簧相连接的缓冲套，所述缓冲套之间活动安装有缓冲叶轮。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
