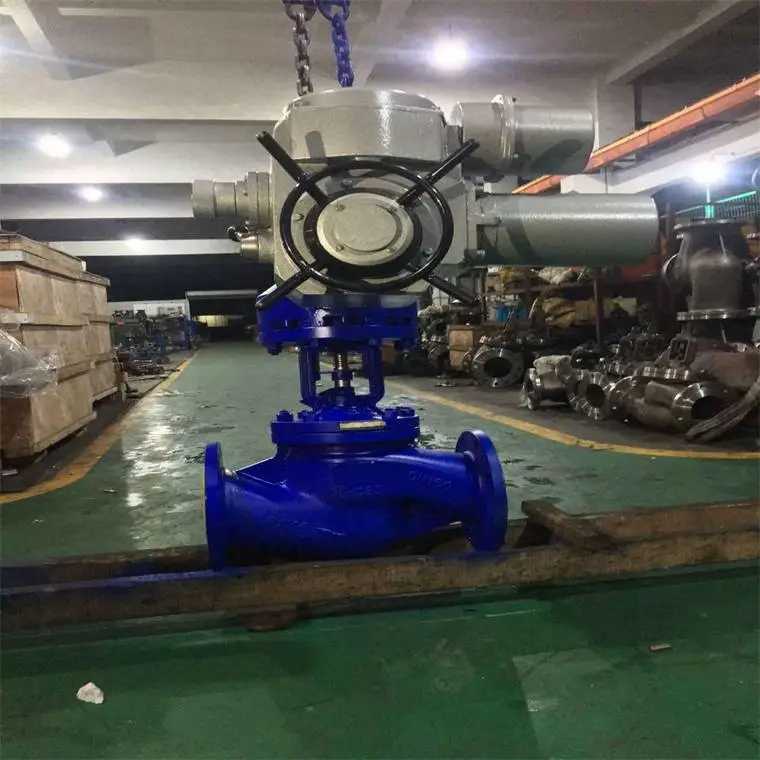

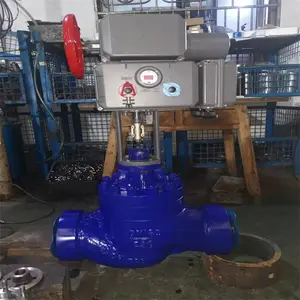

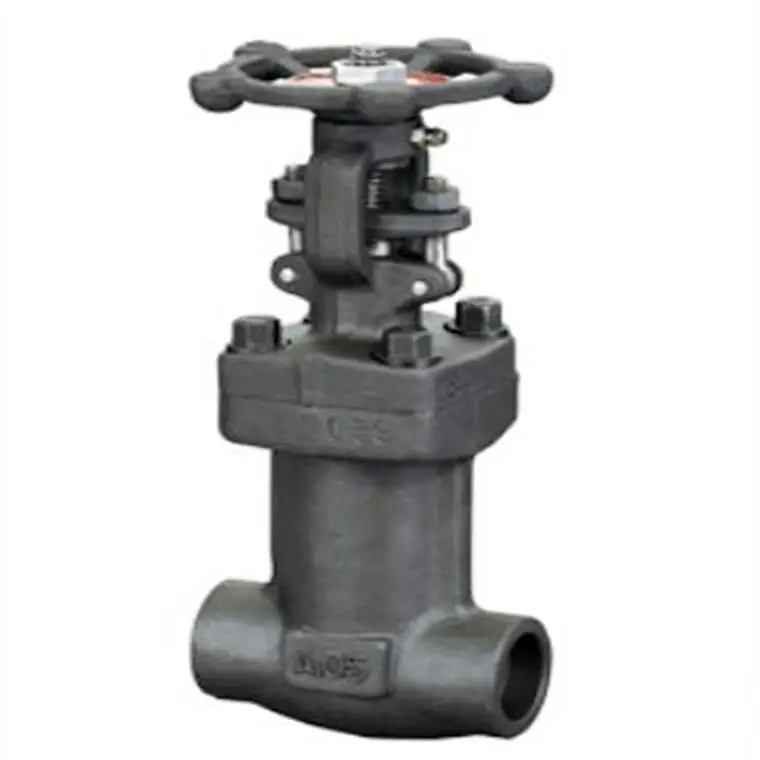

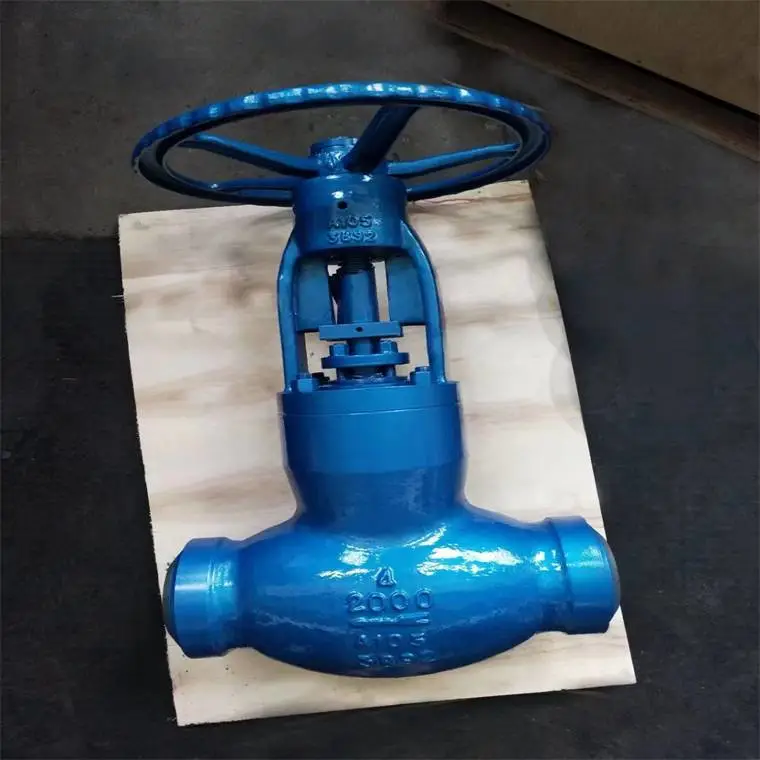

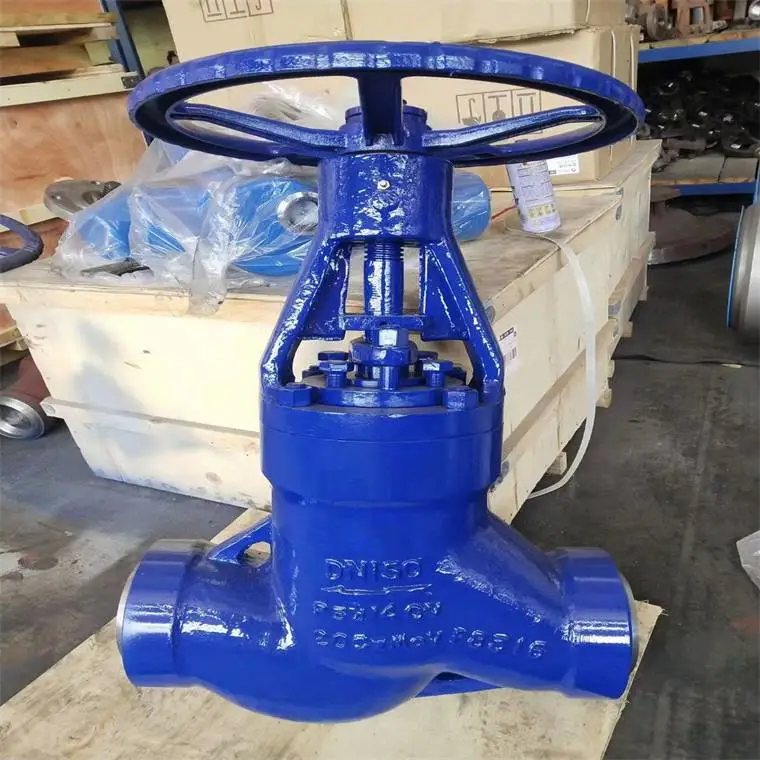

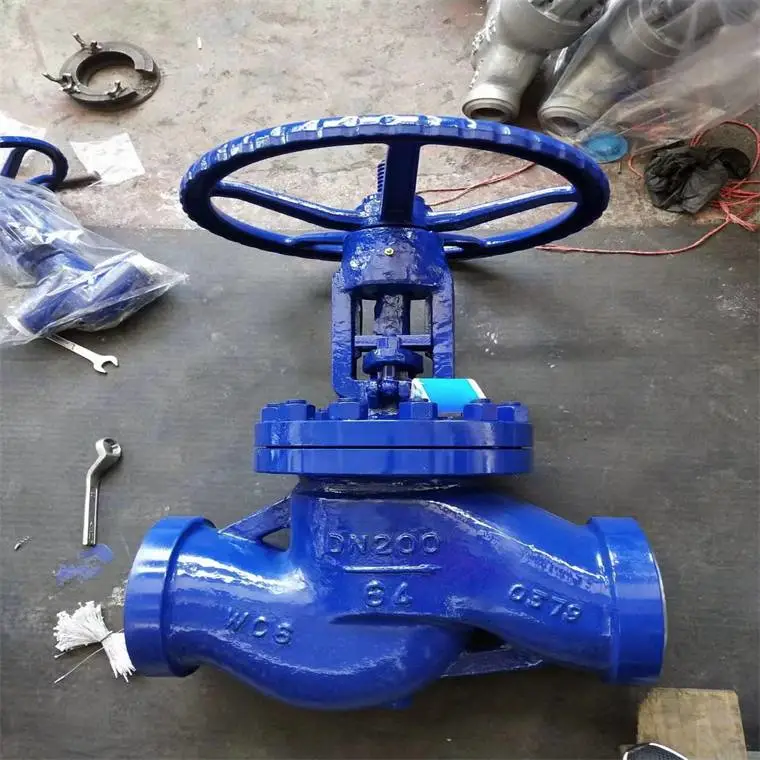

WJ961H电动波纹管焊接式截止阀 产品说明

本实用新型的目的在于克服现有技术的缺点，提供一种安装方便、连续控制时快速反应和性能可靠的电动波纹管截止阀。具有双重密封装置，除填料外还有不锈钢波纹管作密封元件。适用于易燃易爆、渗透性强、带放射性的介质，以及对密封性有严格要求的工业管路上。内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。焊接波纹管截止阀另一端置于阀体和阀盖之间构成静密封。焊接波纹管截止阀适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。波纹管阀门采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

WJ961H电动波纹管焊接式截止阀型号：

碳钢：WJ61H-16C，WJ61H-25C，WJ61H-40C，WJ61H-64C，WJ61H-100C

不锈钢：WJ61W-16P，WJ61W-25P，WJ61W-40P，WJ61W-64P，WJ61W-100P

WJ961H电动波纹管焊接式截止阀优点：

1、产品结构合理、密封可靠。

2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长。

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。

4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

5、阀芯可根据需要做承切断型和调节型。

本实用新型的目的通过以下技术方案来实现：电动波纹管截止阀，包括驱动电机、阀体、阀芯和波纹管，所述驱动电机设置于阀体的一侧，驱动电机的输出轴伸入阀体内，并与阀芯的后端连接，阀体的另一侧设有进气口，进气口上安装有进气接头，进气接头的端面与阀芯的前端端面形成端面密封结构，所述阀体的侧壁上还设有出气口，出气口上安装有出气接头，所述阀芯的外侧还套装有波纹管，波纹管的一端密封连接在阀体的内侧端壁上，另一端密封连接在阀芯的前端侧壁上。

电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

电动截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

电动截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

电动装置：输出转矩：300NM-1200NM，电站型接口，推力型接口，转矩型接口，输出转速18-24r/min，大转圈数60-240圈，分为常规户外型，隔爆型，整体调节型。

电源：常规：三相380V（50Hz）

      特殊：三相660V，415V(50Hz,60Hz）

            单相220V,110V(50Hz,60Hz）

工作环境温度：-20-60℃（特殊订货-40-80℃）

相对湿度:≤95％（25℃时）

防护类型：户外型用于无易燃，易爆和无腐蚀介质的场所。隔爆型产品也有适用于煤矿，适用于工厂灯不同类型

电动截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3.密封性好，密封面间磨擦力小，寿命较长。

电动截止阀的缺点如下：

1.流体阻力大，开启和关闭时所需力较大。

2.不适用于带颗粒、粘度较大、易结焦的介质。

3.调节性能较差。

电动截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

电动截止阀的安装与维护应注意以下事项：

1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.手轮、手柄及伟动机构，不允许作起吊用。

3.介质的流向应与阀体所示箭头方向一致。

WJ961H电动波纹管焊接式截止阀技术规范

WJ961H电动波纹管焊接式截止阀性能规范

WJ961H电动波纹管焊接式截止阀产品用途

WJ961H电动波纹管焊接式截止阀主要零部件材质

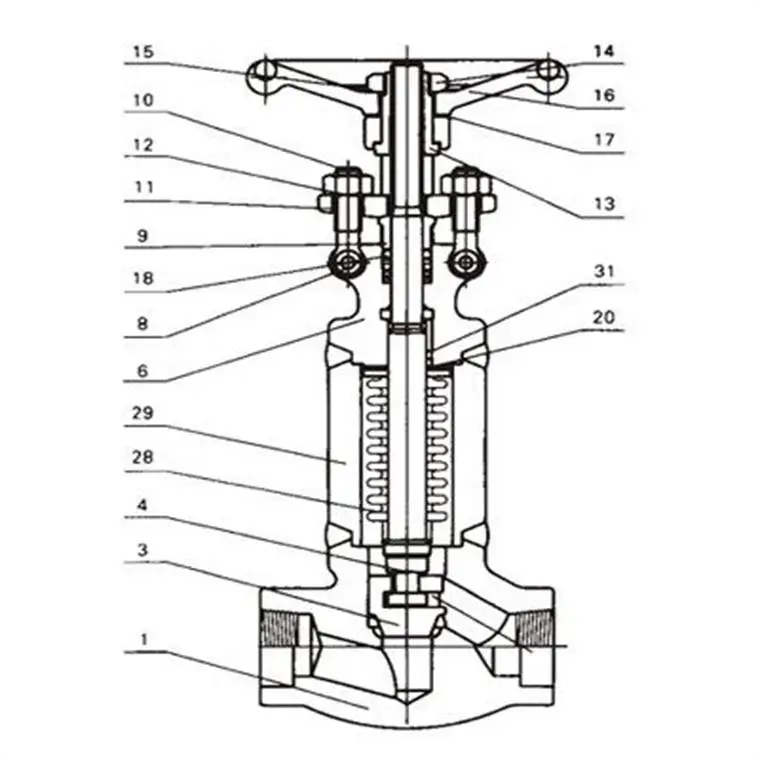

WJ961H电动波纹管焊接式截止阀外形结构图

波纹管截止阀在安装和使用前必须进行调整，因此每个人都知道如何调节波纹管截止阀！ 调整时需要注意什么？

WJ961H电动波纹管焊接式截止阀开启压力调节

波纹管截止阀出厂前，应将其开启压力逐一调节到用户要求的设定值。 如果用户建议弹簧的工作压力水平，通常应根据压力水平的下限进行调整。在将波纹管截止阀安装到受保护的设备之前或在安装之前，用户必须在安装现场重新调节，以确保波纹管截止阀的设定压力值满足要求。可以通过在铭牌上指示的弹簧工作压力水平范围内旋转调节螺钉来改变弹簧的压缩量来调节打开压力。在旋转调节螺钉之前，应将阀入口压力降低到打开压力的90％以下，以防止在旋转调节螺钉时驱动阀盘旋转，从而可能损坏密封表面。

为了确保打开压力值的准确性，波纹管截止阀调节期间的介质条件应尽可能接近实际操作条件。介质的类型会发生变化，尤其是当介质的累积状态不同时，打开压力经常变化。工作温度升高，此时，打开压力通常会降低。因此，在室温下进行高温调节时，室温下的设定压力值应略高于所需的开启压力值。阀门的结构和材料选择有多高，它与用途有关，应基于制造商的说明。传统的波纹管截止阀用于固定额外的背压。如果在检查后调整了开启压力，则其设定值应为所需的开启压力值减去附加背压值。

波纹管截止阀泄漏的原因

1.密封圈连接螺纹，螺丝和压力环松动。

2.密封圈未拧紧。

3.密封圈已连接并腐蚀。

4.密封圈焊接在阀体上，堆焊质量差。

波纹管截止阀保养方法

1.卸下螺钉和压力环以进行清洁，更换损坏的零件，打磨密封面和连接座，然后重新组装。对于腐蚀损伤较大的零件，可以采用焊接，粘接等方法进行维修。

2.密封件滚动区域的泄漏处应填充粘合剂，然后滚动固定。

3.密封圈的连接面被腐蚀，可以通过打磨，粘接等方法修复。如果无法修理，则应更换密封圈。

4.密封环应根据焊接规范进行维修。当无法修复表面零件时，应去除原始的表面处理。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
