一、产品描述

       ZZYP-16B/K自力式蒸汽减压阀应用于气体、液体及蒸汽介质阀后减压稳压或阀前泄漏稳压的自动控制阀。公称通径≤DN100,P1≤1.0MPa,P2≥15KPa,减压比≤10，≥1.25的液体、蒸汽、非腐蚀性气体及低粘度液体的场合。无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设***波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。压力调节范围确定：压力调节范围分段，见主要参数及性能指标表，控制压力应尽量选取在调节范围中间值附近。

ZZYP-40P自力式压力调节阀阀后压力调节阀，其阀前压力与阀后压力的关系：自力式调节阀门本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀(B型)，为***阀后压力在一定范围内，其阀前压力必须达到一定值。

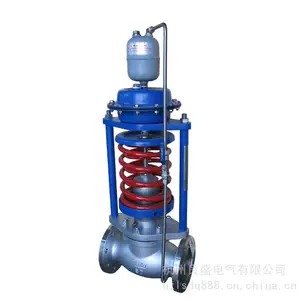

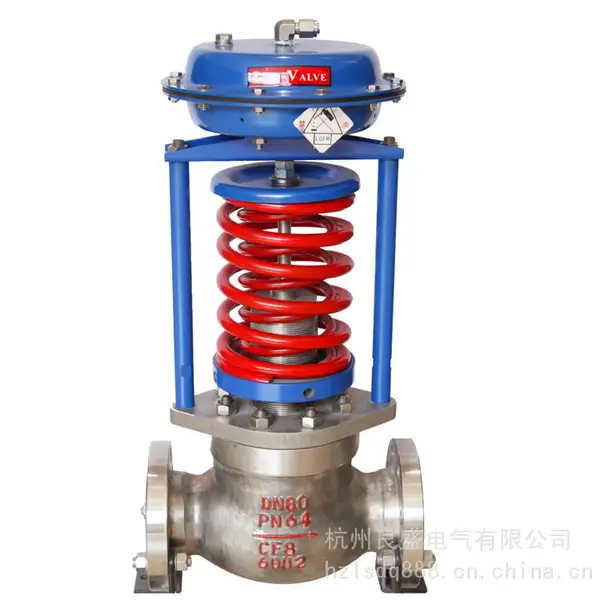

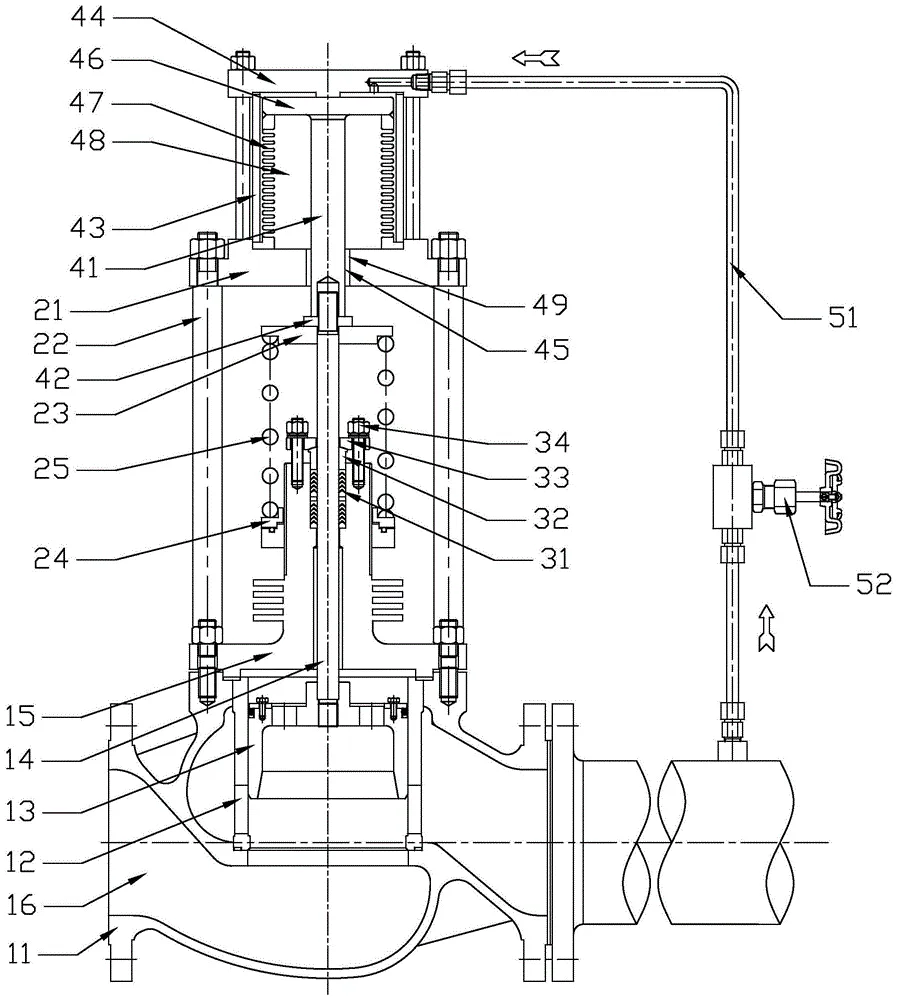

        ZZYP-16B/K自力式蒸汽减压阀产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构（详见图片1）；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有I***、IV级和V***三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

用户可根据工况（压差、温度、介质状态）和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通（一般场合）、长颈（压力调节范围大）、散热（温度350～550C）。

二、产品特点

1、无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之比可为10: 1~10: 8。

5、胶膜片式检测，执行机构测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏、控制***。

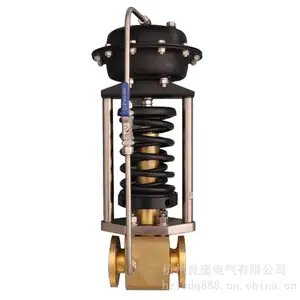

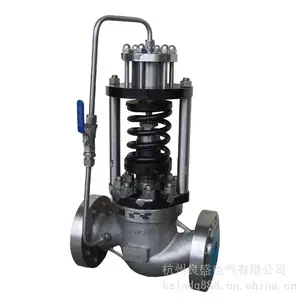

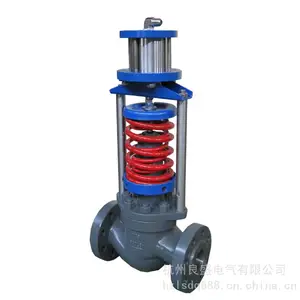

执行机构有薄膜式、活塞式和波纹管式三种（详见图片2）；

执行机构与选配附件

三、日常使用维护:

ZZYP-16B/K自力式蒸汽减压阀锅炉蒸汽压力自动调节阀管道中- -般应当水平安装。

二、ZZYP-16B/K自力式蒸汽减压阀使用方法

1.在常温下使用气体或低粘度液体场合时的操作：
 (1)缓慢开启阀前后截止阀;
 (2)拧松排气塞，直至气体或液体从执行机构溢出为止
 (3)然后重新拧紧排气塞，调节阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到，调         整时，注意观察压力标示值，动作缓慢，不得使阀杆跟着转动
2.使用蒸汽场合时的操作：
 (1)从冷凝器上拧下注液口螺钉
 (2)拧松执行机构排气塞
 (3)使用漏头通过注液口加入直至排气孔流出为止
 (4)拧紧排气塞，继续注水直至溢出注液口
 (5)拧紧注液口螺钉
 (6)缓慢开启调节阀前后截止阀
 (7)调整压力调节盘，并观察压力表示值达到要求为止。

四、ZZYP-16B/K自力式蒸汽减压阀安装时，注意以下几点:

(1)冷凝器必须高于调压阀的执行机构而低于阀后(阀后调压阀)或阀前(阀前调压阀)接管，以***冷凝器内充满冷凝液。

(2)取压点应取在离调压阀适当的位置,阀前调压阀应大于2倍管道直径,阀后调压阀应大于6倍管道直径。

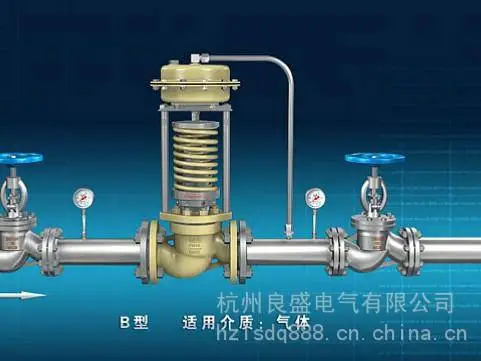

(3)为便于现场维修及操作，调压阀四周应留有适当空间,阀前后应设置截止阀与旁路手动阀，如图五所示。

图五

减压阀安装方案

(4)调压阀口径过大(DN≥1008时)，应有固定支架。

(5)介质流动方向与阀体.上箭头指向，前后管道中心应对准调压阀两法兰中心，避免阀体受过大的应力。

(6)阀前应设置过滤器以防止介质中杂质堵塞。

(7)调压阀应安装在环境温度不超过- -25~55C的场合。

2、使用在常温”下使用气体或低粘度液体场合时的操作程序: (参见图三)

(1)缓慢开启阀前后截止阀。

(2)拧松排气塞,直至气体或液体在执行机构溢出为止。

(3)然后重新拧紧排气塞，调压阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到,调整时，注意观察压力表示值，动作应缓慢,不得使阀杆跟着转

动

使用蒸汽场合时的操作程序: (参见图四)

从冷凝器上拧下注液口螺钉。

拧松执行机构排气塞。

使用漏斗通过注液口加水直到排汽孔流出为止。

拧紧排气赛，继续注水直至溢出注液口。

拧紧注液口螺钉。

缓慢开启调压阀阀前后截止阀。

调整压力调节阀，并观察压力表示值达到要求为止。
