一、氮封阀在氮封系统中的应用：

       在储存物料过程中，既要减少油品蒸发损耗，又要尽量避免与空气接触，防止氧化变质，采用氮气密封能起到***作用，使得储罐顶部的气相空间达不到爆炸极限以***安全。为防止储罐内物料因与进入的外界气体(空气)接触而被污染变质或与外界进入的气体(空气)发生化学和(或)生物反应，常需设置气封系统。用气封，气使储罐内维持一定压力(正压)，防止储罐内物料与外界气体接触。

需设氮封的介质如下所列:甲醇、醋酸乙烯、醋酸甲酯、对苯二甲酸、乙醛、苯、乙苯、苯乙烯、烷基化液、脱氢混合物、二乙苯、环氧乙烷、环氧丙烷、粗二氯乙烷、精制二氯乙烷、三苯基膦等。甲醇、醋酸乙烯、醋酸甲酯、乙醛闪点低，当其储罐出料或气温下降时若不采取氮封，会由呼吸阀吸入空气而在储罐上部空间形成爆炸性混合物。

        当储罐内储存的物料被泵抽出和（或）由于外界温度降低，使储罐内气体冷凝或收缩时，该系统自动补入气封气（惰性气体），阻止外界气体进入；在向储罐内送料和（或）由于外界温度升高使储罐内液体气化而使罐内压力高于气封压力时，储罐内气体可通过泄压阀自动排入大气。

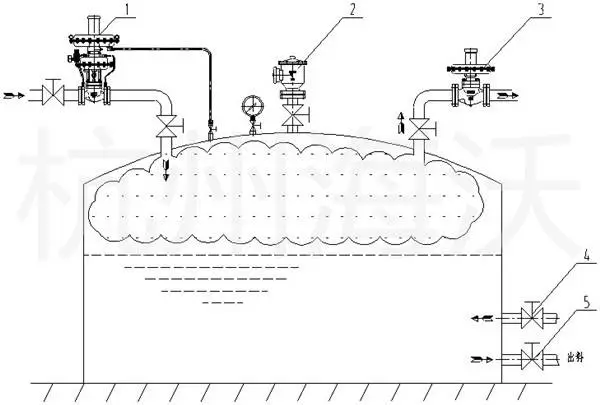

       良泰法兰式自力式氮封阀 ZZYVP-16B不锈钢罐顶微压氮封装置是通过一套微压氮气保护装置,控制氮进贮罐压力，维持罐内一定微压力的氮气。在压力过高时，如当贮罐的压力在+ 500pa时，虽然氮封阀(即供氮阀)停止进入氮气，但当贮罐继续进入物料时,贮罐的压力上升,则贮罐内的物料通过泄氮阀排出气体,以维持贮罐内的气体的压力维持不超过+500pa，使贮罐不超压。另罐顶还需设阻火呼吸阀,作为二次保护用。

二、氮封阀的特点:
       良泰法兰式自力式氮封阀 ZZYVP-16B不锈钢罐顶微压氮封装置是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。
       压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合。它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。
 该阀无需外加能源，能在无电无气的场合工作，既方便又节约了能源。

大而灵敏的检测膜片，***了控制点的压力精度。

信号检测执行器与动力执行机构分开，使整台调压阀减压力比可达2000:10

增设可调节流装置，调试简单方便。

阀内件设计压力补偿装置，*消除压力波动对设定精度的影响，调节更加稳定。

整机采用无填料设计，动作迅速。

压力设***分段范围细且相互交错，选用方便。

压力设定方便，运行时可连续无干扰地进行设定，免维护使用。

配取压力管及接头，安装更加简捷、可靠。

三、良泰法兰式自力式氮封阀 ZZYVP-16B不锈钢罐顶微压氮封装置结构：

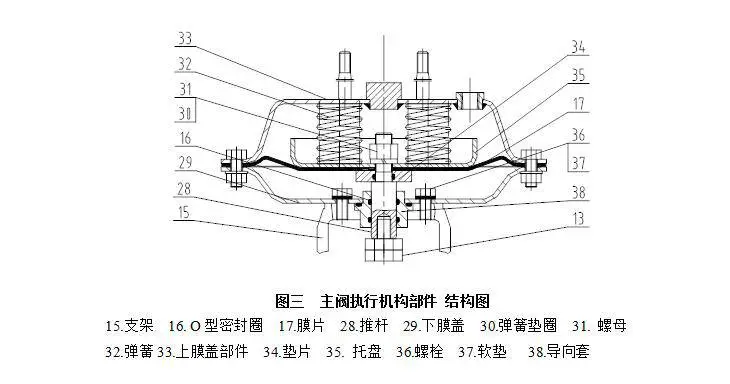

       良泰法兰式自力式氮封阀 ZZYVP-16B不锈钢罐顶微压氮封装置是由指挥器、调节阀、执行机构和阀后接管四部分组成。
       工作原理：介质以所示箭头方向进入阀体，一路经过滤减压器减压后的压力被引入指挥器；另一路通过阀芯、阀座，节流后的压力流向阀后，并通过导压管引入指挥器执行机构。当阀后压力高于设定压力时，其压力作用在指挥器薄膜有效面上产生一个推力带动指挥器阀芯关闭，切断引入主阀执行机构膜室中的压力，使主阀阀芯关闭，阀后压力随之降低。当阀后压力低于设定值时，由于指挥器主弹簧的反作用力打开指挥器阀芯，阀前压力又被引入主阀执行机构膜室产生推力，使主阀阀芯打开，阀后压力随之升高。如此往复，保持阀后压力为设定值。

四、氮封阀安装

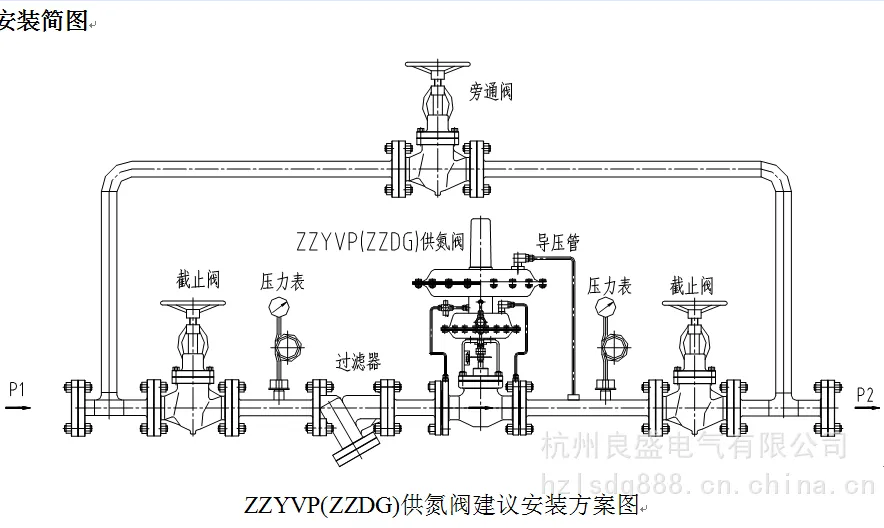

1、安装（见图三）
（1）检查整机零件是否缺损与松动，对使用有害人体健康的介质，必须进行强度、密封、泄漏与精度测试。
（2）在安装前，对管道进行清洗（否则由于焊渣等管道垃圾，损坏阀芯密封面，导致阀门不能正常工作），阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）安装场地应考虑到人员与设备的安全，即便于操作，又有利于拆装与维修。
（4）阀门应正立垂直安装在水平管道上，导压管必须安装在距离阀出口至少六倍于公称通径的阀后管道上。阀自重较大与有振动的场合，要用支撑架，尽量避免水平安装。
（5）介质流动方向应与阀体上的箭头指向*。因微压阀属于精密仪表，其中指挥器膜片直接承受介质压力，若阀门反装或管道有反冲压力，则指挥器膜片由于受压过高导致膜片损坏，阀门不能工作。阀门应在环境温度-25～+55℃场所使用。
（6）为使自控系统失灵或检修阀门时，仍能连续生产，应设置旁路阀（见图三）。

五、阀门材质选型：

氮封阀通常被人为是受其保护的压力容器或压力系统的一部分，在选择氮封阀阀的材料时，必须慎重考虑。特别是对于保压和承压部件，其材料的选择必须符合规范和标准的要求。氮封阀的主要保压或承压部件是阀体，阀盖以及连接阀体和阀盖的螺栓也被认为是安全阀保压壳体的一部分，因此压力容器规范对阀盖和连接螺栓也有材料方面的要求。这些部件的故障可能导致压力、高温介质或化学物质的泄露。

影响安全阀部件材料选择的因素包括：压力、温度、腐蚀性介质或环境、相关的应用规范和标准。

关健部件的材料的选择：阀门的某些部件对于闪的安全运转和功能来说尤其关键。这些部件可分为以下几类:

保压部件：保持进口压力(阀体)或出口压力(阀盖)的部件，包括阀体阀盖连接螺栓。

长期接液部件：与介质长期接触的部件并保持阀的密封性。

导向部件：提供阀瓣到喷嘴的导向，并确保阀杆在任何时间都以上下运动。

弹簧：提供使阀闭合的作用力。

波纹管(***平衡式设计)：提供背压补偿和/或夺导向部件和弹簧的防腐蚀保护功能。
