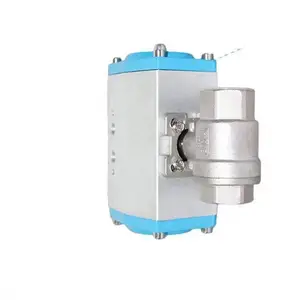

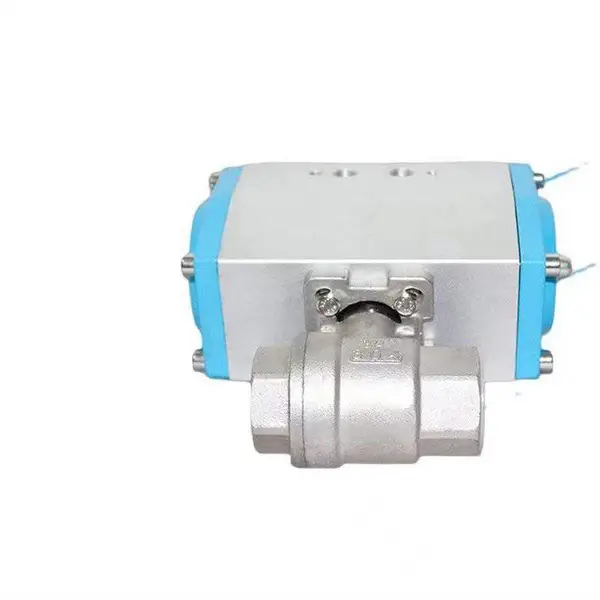

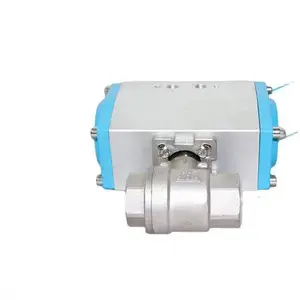

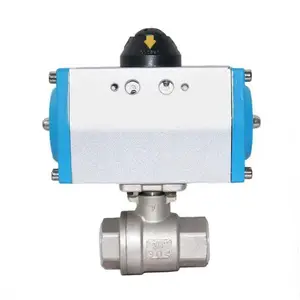

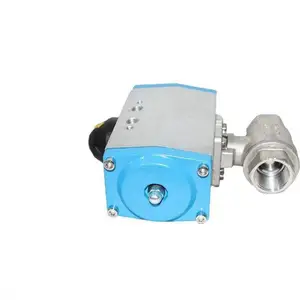

Q611F气动两片式丝扣内螺纹高平台球阀的产品介绍

Q611F气动两片式丝扣内螺纹高平台球阀是一种由气动执行器与两片式球阀组合而成的阀门设备，它以压缩空气作为能源，通过接受气动信号或电气定位器等附件信号来开展工作。该产品具有结构简单、操作方便等***优点，在石油、化工、发电、造纸、原子能、火箭等众多部门以及人们的日常生活中都有着广泛的应用。

Q611F气动两片式丝扣内螺纹高平台球阀工作原理

气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，让齿轮输出轴旋转，进而带动阀轴转动，使球阀球体在阀内随着转动，从而实现阀门的开关或调节功能，广泛应用于生产过程自动控制系统中的调节或开关操作场合。

Q611F气动两片式丝扣内螺纹高平台球阀安装指南

安装前准备

• 参数核对：确认阀门型号（如Q611F）、公称通径（DN15~DN100）、压力等级（如PN1.6MPa）与安装工况匹配，阀体材质（碳钢WCB或不锈钢CF8/CF8M）需适应介质特性。

• 配件检查：检查气动执行器、电磁阀、限位开关等附件是否齐全，确认气源压力范围（通常0.2-0.8MPa）。

• 管道预处理：清理管道内杂质，确保法兰或螺纹接口平整，避免安装时损伤密封面。

安装步骤

1. 连接方式：

• 螺纹连接：采用PT/NPT/BSPG等标准螺纹，缠绕生料带或涂抹密封胶时避免进入阀腔。

• 气动执行器安装：确保执行器输出轴与阀杆同轴，连接螺栓均匀拧紧，防止卡滞。

2. 定位与固定：阀体流向标识需与介质流向一致，高平台结构应预留操作空间，手动机构需处于便捷位置。

3. 气源接入：通过空气过滤减压阀接入气源，检查管路密封性，避免漏气影响控制精度。

安装注意事项

• 防静电与防爆：阀体与阀杆间的防静电装置需可靠接地，防爆型阀门需确认安装环境符合防爆等级要求。

• 密封测试：安装后进行1.5倍公称压力的水压试验，确保无泄漏。

• 电气接线：电磁阀、限位开关等接线需符合电气规范，避免强电磁干扰。

• Q611F气动球阀日常维护与故障处理

• 定期维护要点

• 清洁与润滑：每季度清理阀体表面灰尘，对执行器活塞及齿轮箱加注润滑脂，确保动作顺畅。

• 密封件检查：每年检查PTFE密封圈或金属石墨垫片的磨损情况，若出现老化或裂纹需及时更换。

• 气源系统维护：每周排水滤油器积水，定期校验减压阀压力，确保气源稳定。
