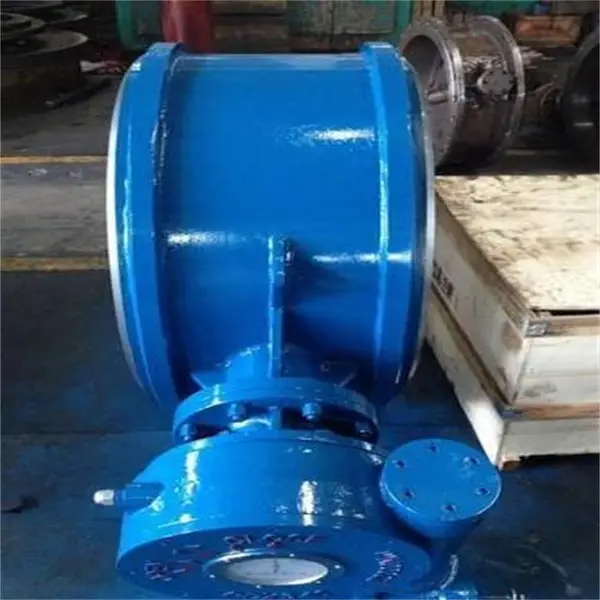

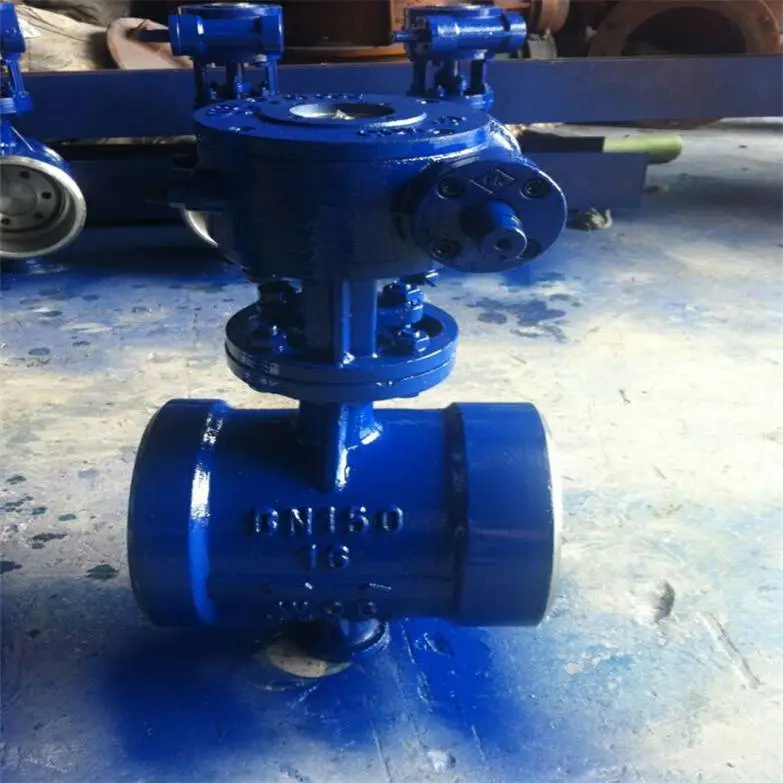

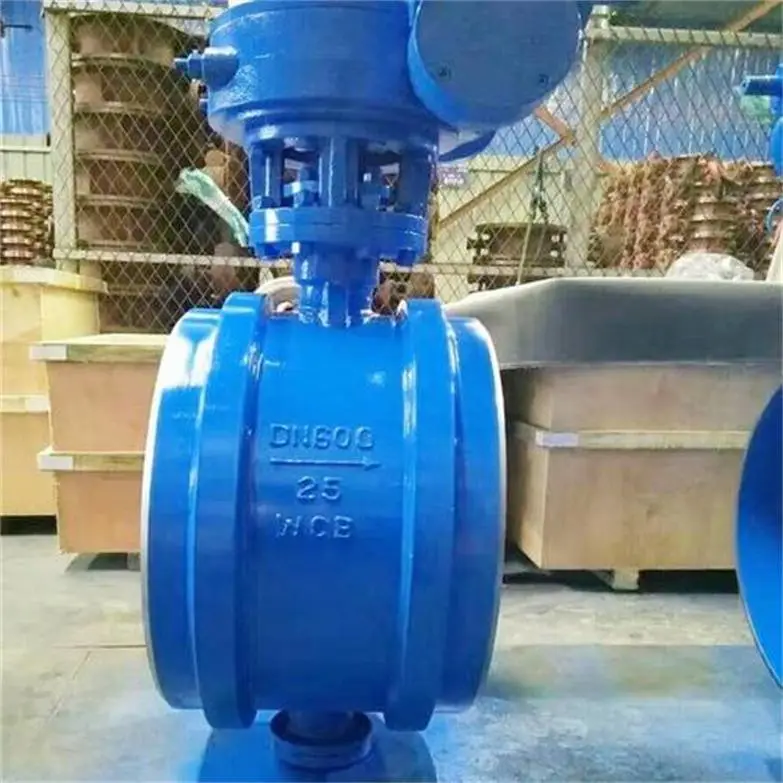

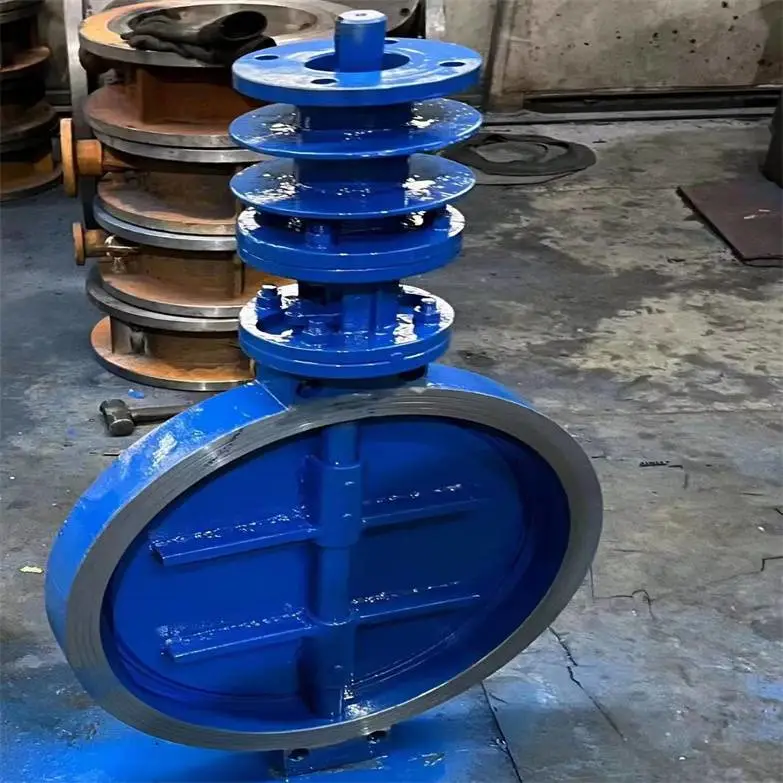

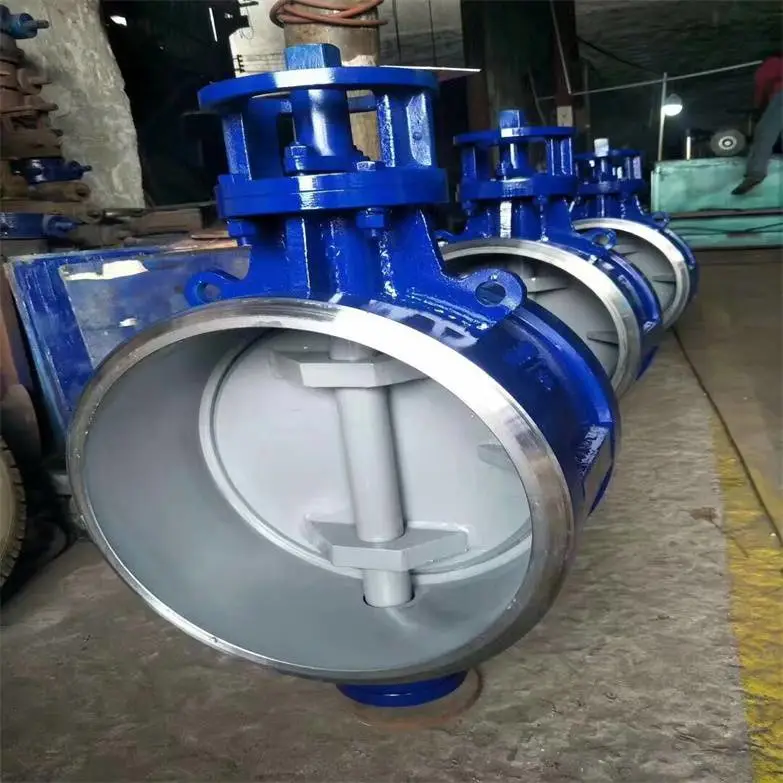

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀

D363H焊接式金属硬密封蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。三偏心蝶阀是通过 “阀轴偏心、蝶板密封面偏心、阀座密封面偏心” 的三偏心结构设计，驱动蝶板旋转（0-90 度范围）实现管路介质通断或调节的阀门。其核心优势在于 “无摩擦密封 + 长寿命”：启闭过程中蝶板密封面与阀座完全脱离（无摩擦磨损），密封寿命可达 8 万次以上，且密封等级高（VI 级）、耐高压高温，广泛应用于石油化工、电力、冶金等对密封可靠性与寿命要求严苛的中高压管路系统。需符合 GB/T 12238、API 609 标准，保障复杂工况下的运行稳定性。

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀三偏心蝶阀关键参数

阀体与密封参数：阀体材质可选碳钢 WCB（无腐蚀中高压介质）、不锈钢 304/316L（弱腐蚀介质）、铬钼钢（高温高压介质，耐温≤550℃）；密封方式为金属硬密封（不锈钢 - 硬质合金，耐温≤550℃）或增强 PTFE 软密封（耐温≤280℃，泄漏率≤1×10??MPa?m?/s）；公称压力 PN1.6-10.0MPa（中高压为主，常规 PN4.0-6.4MPa）；公称通径 DN50-1200（大口径采用整体锻造阀体防形变）；工作温度 - 40-550℃（硬密封耐温更高，软密封受限于材料特性）。

三偏心结构参数：***偏心（阀轴偏心）：阀轴偏离阀体中心，确保蝶板启闭时密封面脱离；***偏心（蝶板密封面偏心）：蝶板密封面中心偏离阀轴中心，优化密封接触；第三偏心（阀座密封面偏心）：阀座密封面中心偏离阀体中心，实现全行程无摩擦；偏心距按公称压力设计（高压型号偏心距更大，保障密封可靠性）；阀座带弹性补偿结构（适配温度变化导致的密封间隙）。

驱动与性能参数：驱动方式可选手动（带涡轮蜗杆，适配低频操作）、气动（全行程≤18 秒，适配自动化）、电动（支持远程控制，适配无人值守）；阀轴材质为 Inconel 625 合金（防腐蚀与高压形变）；流通阻力系数≤0.2，全开流通能力比普通蝶阀高 15%；连接方式为法兰式（适配 GB/T 9119、API 605 高压法兰）；耐压强度为公称压力 1.5 倍。

在工业流体控制的庞大体系中，阀门扮演着至关重要的“开关”与“调节”角色。其中，蝶阀因其结构相对简单、启闭迅速、流阻较小而得到广泛应用。然而，传统的中心对称蝶阀在严苛工况下，特别是在需要零泄漏、高压高温或腐蚀性介质的环境中，其密封性能和使用寿命往往面临挑战。为了克服这些局限，一种经过精密设计与演进的阀门——三偏心法兰蝶阀应运而生，并已成为现代高性能阀门领域的代表性产品之一。本文将系统性地介绍其工作原理、结构特点、优势及应用领域。

一、D363H-16C手动三偏心金属硬密封承插焊接式蝶阀何为“三偏心”？核心设计原理解析

“三偏心”是这种蝶阀得名的根本，也是其高性能的秘密所在。这三个精心设计的偏心结构，共同作用，***改变了阀板与阀座的接触方式。

1.高质量偏心（轴向偏心）：阀杆的轴线从阀板密封面的中心线偏移。这是最基础的偏心，使得阀板在开启时能够迅速脱离阀座，大幅减少开启过程中的摩擦与磨损。

2.***偏心（径向偏心）：阀杆的轴线进一步从阀体通道的中心线偏移。这个偏心与高质量偏心结合，使得阀板在启闭过程中，其密封面轮廓能够以一个类似凸轮的轨迹运动，进一步确保开启时更早脱离，关闭时更晚接触。

3.第三偏心（圆锥角偏心）：这是最关键的技术突破。阀座的密封面中心线与阀体通道的中心线不再平行，而是形成一个特定的倾斜角（圆锥角）。相应地，阀板的密封面也被加工成与之匹配的圆锥形。

这三个偏心的综合效果，实现了阀门从“摩擦密封”到“扭矩密封”的革命性转变。在阀门完全关闭的最终位置，阀板的圆锥形密封面会与同样为圆锥形的阀座密封面完全、均匀地楔紧。这种密封不依赖于启闭过程中的挤压摩擦，而是依靠关闭时执行机构输入的扭矩转化为强大的密封比压，从而实现金属硬密封面的强制性密封。由于启闭过程中密封副完全脱离接触，理论上可以实现零摩擦，***延长了阀门的使用寿命。

二、D363H-16C手动三偏心金属硬密封承插焊接式蝶阀独特的结构与材质选择

三偏心法兰蝶阀的结构充分体现了为功能服务的设计理念。

1.阀体与法兰：通常采用整体铸造或锻造，法兰端面符合标准管道法兰规范，便于与管道系统连接。阀体流道经过优化设计，力求平滑以减少流体阻力。

2.阀板（蝶板）：是核心运动部件，呈圆盘状但带有精密的圆锥形密封面。其形状经过严格计算，以确保与阀座知名契合。材质可根据介质特性选择，如不锈钢、双相钢、合金钢，甚至可覆盖耐腐蚀、耐冲刷的涂层。

3.阀座与密封环：阀座通常是一个独立的金属环，以特定角度镶嵌在阀体内。密封副（阀板与阀座接触面）均采用硬质金属材料，如司太立合金、硬质不锈钢等，经过精密研磨，达到镜面效果。这种金属对金属的硬密封结构，使其能够承受高温、高压及热循环的考验。部分设计还会在阀座或阀板上嵌入弹性更好的辅助密封材料，以提升低温工况下的密封弹性。

4.阀杆：采用高强度合金钢制造，与阀板通常采用无销连接或花键连接，确保传递扭矩时的高可靠性，并有效防止阀板松动。阀杆的密封通常采用多重填料函或波纹管密封，确保阀杆处无外泄漏。

5.驱动装置：可配备手动蜗轮蜗杆、电动执行器、气动或液动执行器，以满足不同工况的驱动和控制需求。

三、D363H-16C手动三偏心金属硬密封承插焊接式蝶阀突出的性能优势

得益于其三偏心设计原理和坚固的结构，此类阀门展现出多方面的优越性能。

1.优异的密封性能：这是其最***的优势。理论上可实现双向零泄漏（或极低泄漏率），满足最严格的密封标准要求，尤其适用于要求完全切断的工况。

2.超长的使用寿命：由于启闭过程中密封面无摩擦，仅在关闭瞬间接触，磨损极小。金属硬密封面耐冲刷、耐腐蚀，使得阀门在苛刻条件下也能保持长久可靠运行。

3.广泛的工况适应性：能够适应从超低温到高温（范围可达数百摄氏度）、从真空到高压、以及各种腐蚀性、颗粒状介质的工作环境。这是传统软密封蝶阀无法比拟的。

4.低操作扭矩与高流通能力：开启阻力小，所需操作扭矩低，可配置更小型的执行机构。全开时，阀板对介质流动的阻碍小，流阻系数低，节能效果好。

5.维护简便：在许多设计中，阀座密封环为可更换式，当长期使用后密封面受损时，无需从管道上拆卸整个阀体，便可进行更换，大大降低了维护成本和停机时间。

四、D363H-16C手动三偏心金属硬密封承插焊接式蝶阀主要应用领域

三偏心法兰蝶阀的高可靠性使其在众多对安全、环保和连续生产有高要求的工业领域成为关键设备。

1.能源电力行业：用于电厂的主蒸汽系统、给水系统、冷却水系统以及烟气脱硫脱硝系统，承受高温高压。

2.石油化工与炼化行业：广泛应用于各类工艺管道，处理原油、成品油、化工原料及产品，要求耐腐蚀、防火安全。

3.冶金工业：用于高炉煤气、热风炉系统、余热回收系统等高温气体管路。

4.船舶制造与海洋工程：用于压载水系统、货油系统、海水冷却系统，要求高密封性和耐海水腐蚀。

5.长输管线：作为站场的关键截断阀，要求密封知名可靠，维护周期长。

6.给排水与污水处理：用于大型泵站、主干线切断，特别是在需要高压切断的场合。

五、D363H-16C手动三偏心金属硬密封承插焊接式蝶阀选型与使用注意事项

尽管性能用户满意，但正确的选型和使用是发挥其效能的前提。

1.工况参数明确：多元化清楚介质的性质（成分、温度、压力、是否含颗粒）、管道尺寸、所需的泄漏等级、操作频率等关键参数。

2.材料兼容性：阀体、阀板、阀座及密封材料的选择多元化与介质特性完全兼容，避免腐蚀或材料劣化。

3.驱动方式匹配：根据现场动力源和控制要求（开关型或调节型），选择合适的执行机构，并确保输出扭矩足够。

4.安装与维护：安装时应确保管道法兰对中，均匀拧紧螺栓，避免对阀体产生不当应力。定期检查阀杆密封和操作机构，按照制造商建议进行维护。

总结而言，三偏心法兰蝶阀代表了蝶阀技术发展的高阶阶段。它通过精妙的几何设计，将简单的旋转启闭原理提升至近乎知名的密封境界，成功跨越了传统蝶阀的诸多应用边界。其设计思想体现了工业设备领域通过持续创新解决实际难题的智慧，在保障现代工业流程的安全、高效与环保运行中，持续发挥着不可或缺的作用。对于工程技术人员而言，理解其原理与特性，是进行合理设备选型、优化系统设计的重要基础。

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀三偏心蝶阀选型要点

选型先明确工况特性：高温高压场景（温度＞300℃、压力≥PN6.4MPa）选铬钼钢阀体 + 金属硬密封；弱腐蚀介质（如含硫油气）选 316L 阀体；含轻微颗粒介质（如含尘烟气）选硬质合金密封面，避免磨损。其次匹配密封需求：清洁介质且需零泄漏选增强 PTFE 软密封；高温、含颗粒或高压差场景选金属硬密封（允许微量泄漏）。然后核算参数：通径按介质流量与流速核算（流速≤3m/s，防止高压冲刷密封面）；紧急断料场景选气动单作用驱动（失气复位）；防爆环境选气动驱动 + 防爆附件，户外场景加防雨罩。最后检查细节：法兰螺栓选 12.9 级高温合金螺栓，密封垫片选金属缠绕垫片；长期停用前需全开阀门，避免密封面长期贴合粘连。

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀三偏心蝶阀应用场景

在石油化工行业，用于催化裂化装置高压油气管路、加氢反应釜出料管路，铬钼钢阀体 + 金属硬密封耐 8.0MPa 高压与 450℃高温，三偏心结构避免油污粘连密封面，保障生产安全；电力行业，用于火电厂锅炉高温烟气脱硫管路、汽轮机高压蒸汽旁路管路，316L 阀体 + 硬质合金密封耐烟气腐蚀，无摩擦密封延长设备维护周期；冶金行业，用于钢铁厂高炉煤气输送管路、转炉冷却水高压管路，碳钢阀体 + 金属硬密封耐受煤气杂质冲刷，适配冶金高温高尘环境；化工行业，用于高粘度树脂输送管路，增强 PTFE 软密封实现零泄漏，三偏心结构防止树脂粘连，确保管路畅通；此外，在天然气长输管道、垃圾焚烧高温烟气处理等领域，也用于关键管路控制，兼顾密封寿命与工况适配性。

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀三偏心蝶阀与相似产品比较

与单 / 双偏心蝶阀比较：三偏心蝶阀全行程无摩擦（密封寿命 8 万次 vs 单 / 双偏心 3 万次），耐高压高温能力更强（PN10.0MPa vs PN4.0MPa）；单 / 双偏心蝶阀成本低 40%-60%，适合中低压清洁介质，两者按工况压力与密封寿命需求划分适用范围。

与高压球阀比较：三偏心蝶阀流通阻力小（流阻系数≤0.2 vs 球阀≥0.3）、大口径成本低 50% 以上，适合大流量高压场景；高压球阀密封可靠性更高（零泄漏），但大口径体积大、重量重，适合高压小流量或严密切断场景，两者按流量与安装空间需求划分适用范围。

与闸阀比较：三偏心蝶阀体积小 40%、重量轻 50%、启闭速度快（≤18 秒 vs 闸阀≥30 秒），流通阻力低；闸阀密封可靠性高（全关时泄漏率低），但结构复杂、成本高，适合对密封要求极高但流量小的小口径管路，两者按安装空间与启闭效率划分适用范围。

D363H硬密封焊接蝶阀其主要特点如下：

1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道和保温包扎带来很大方便和美观；
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
5、传动型式:蜗轮传动、气动传动、电动传动。

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀采用标准

技术参数

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀零件材料

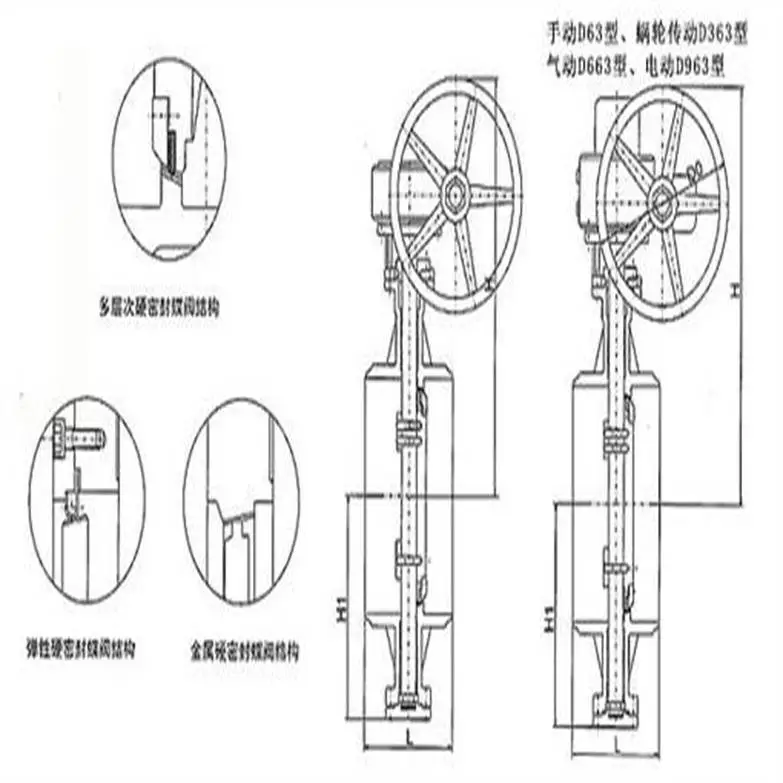

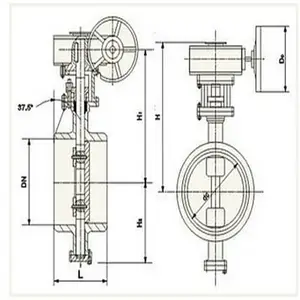

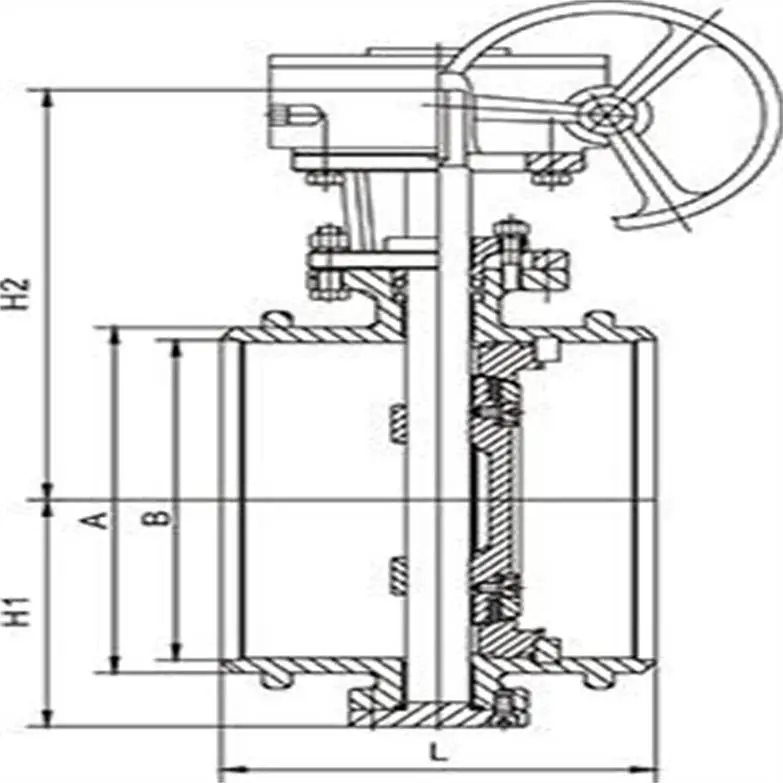

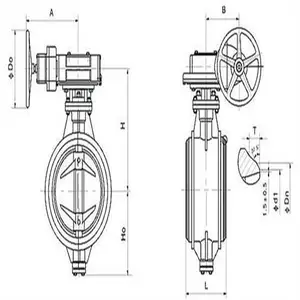

D363H-16C手动三偏心金属硬密封承插焊接式蝶阀外型结构图
