CSY 油压升起支撑缸液压锁紧辅助支撑价格

产品特性：油压升起	品牌：ZEEZ	材质：按具体型号确认
型号：CSY00-CSY06	规格：柱塞行程约6-10mm

展开

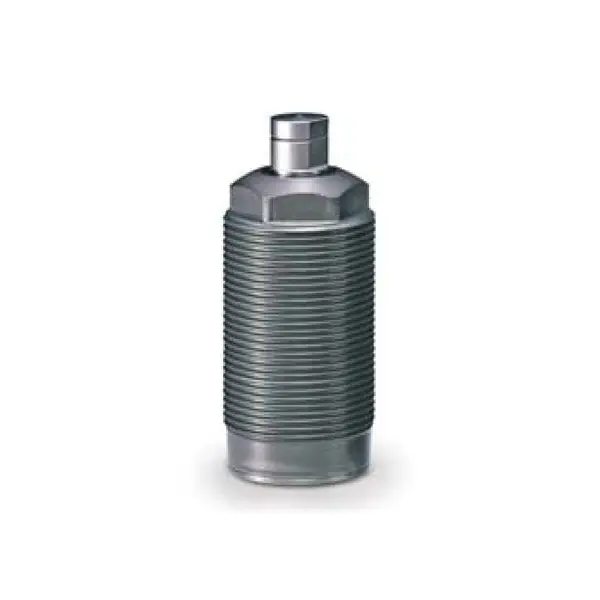

CSY 油压升起支撑缸液压锁紧辅助支撑

ZEEZ SERIES CSY 油压升起支撑缸

CSY Hydraulic Rising Support

油压升起接触工件后锁紧；卸压返回
螺纹本体安装；接口尺寸 W 及安装孔按样本第 2、3 页
工作油压 2.5 ~ 7 MPa；普通矿物基液压油（VG32 相当）

产品概述

CSY：油压升起接触工件后锁紧；卸压返回。螺纹本体安装；接口尺寸 W 及安装孔按样本第 2、3 页。适用于需要核对动作空间、安装接口与工作条件的夹具选型，具体使用条件见下方参数表。

型号说明

在售型号共 5 个规格 CSY00 CSY01 CSY03 CSY04 CSY06 00 / 01 / 03 / 04 / 06 为主体大小；L 为标准弹簧，H 为加强弹簧，各规格适用性按表。例：CSY03-L。普通行程，不扩展到未提供资料的特殊规格。本页对照表每列对应一个主体规格；完整订货型号还须确认方向、弹簧或结构后缀，不能仅凭主体规格下单。支撑力怎么定以本系列样本表中的工作支撑力、实际工作油压和加工负荷选型。样本要求支撑能力达到（夹紧力＋切削负荷）的 1.5 倍以上。在线计算器仅供通用估算，其型号和公式未与本系列标定，不用于确认本型号的支撑力。其他油压下请提供工况，由工程师按确认曲线复核，不按比例外推。在线支撑缸选型计算器（通用估算）工具模型未与本系列标定；请按本页样本参数和具体订货型号复核，不将通用估算当作型号确认值。去计算

基本参数

动作方式	油压升起接触工件后锁紧；卸压返回
安装方式	螺纹本体安装；接口尺寸 W 及安装孔按样本第 2、3 页
工作油压	2.5 ~ 7 MPa
耐压（非工作油压）	10.5 MPa
使用温度	0 ~ 70 ℃
使用流体	普通矿物基液压油（VG32 相当）
数据性质与条件	工作支撑力是样本在 7 MPa 下的参考值；升起弹簧力是接触阶段的力，两者不能混用。本页未列实测值；资料未单独定义额定值或理论夹紧力，不另行推定。

型号规格对照表

型号 / 参数	CSY00	CSY01	CSY03	CSY04	CSY06
工作支撑力（7 MPa）单位：kgf	305.9	122.4	407.9	560.8	1019.7
油缸容量单位：cm?	0.6	0.4	0.8	1.2	2
升起弹簧力（L 标准型）单位：kgf	0.20~0.41	0.20~0.41	0.41~0.61	0.51~0.82	0.51~0.82
升起弹簧力（H 加强型）单位：kgf	0.31~0.61	0.31~0.61	0.51~0.82	0.61~1.12	0.82~1.43
支撑柱塞杆行程单位：mm	6.5	6	8	8	10
帽盖允许质量单位：kg	0.05	0.05	0.05	0.1	0.1
质量单位：kg	0.2	0.2	0.3	0.4	0.7
安装扭矩单位：N·m	35~45	40~50	40~50	45~55	55~65

主要尺寸

尺寸符号 / 单位	CSY00	CSY01	CSY03	CSY04	CSY06
A mm	63	48	69	65	78
B mm	66	52	73	69	82
C mm	69.5	54	77	73	88
D mm	72.5	58	81	77	92
W（安装螺纹）	M26×1.5	M30×1.5	M30×1.5	M36×1.5	M45×1.5

使用注意

供油后保持压力，卸压解除锁紧。安装前清洁油口及安装面，帽盖与接触部避免切屑侵入。帽盖、密封圈及通气接口按样本图设置；弹簧接触力与承载支撑力应分别核对。工作油压、耐压（试验压力）和使用温度分别按表执行。尺寸符号与样本图配合阅读，本页摘录主要尺寸，不代替含公差的完整加工图。

资料来源

ZEEZ CSY 产品资料（kgf 版） · PDF · 3 页版本：存档 2026-10-12；文件未标独立修订号。本页核对日期：2026-10-15。参数：第 1 页；尺寸：第 2 页图示、第 3 页尺寸表。适用主体规格：CSY00、CSY01、CSY03、CSY04、CSY06。工作支撑力是样本在 7 MPa 下的参考值；升起弹簧力是接触阶段的力，两者不能混用。资料未单独确认额定值与理论夹紧力，本页不作推定；未提供实测报告。下载 ZEEZ CSY 产品资料（kgf 版）（PDF）暂未提供与这些型号对应的 CAD / 3D 文件；加工请使用经确认的完整图纸。
