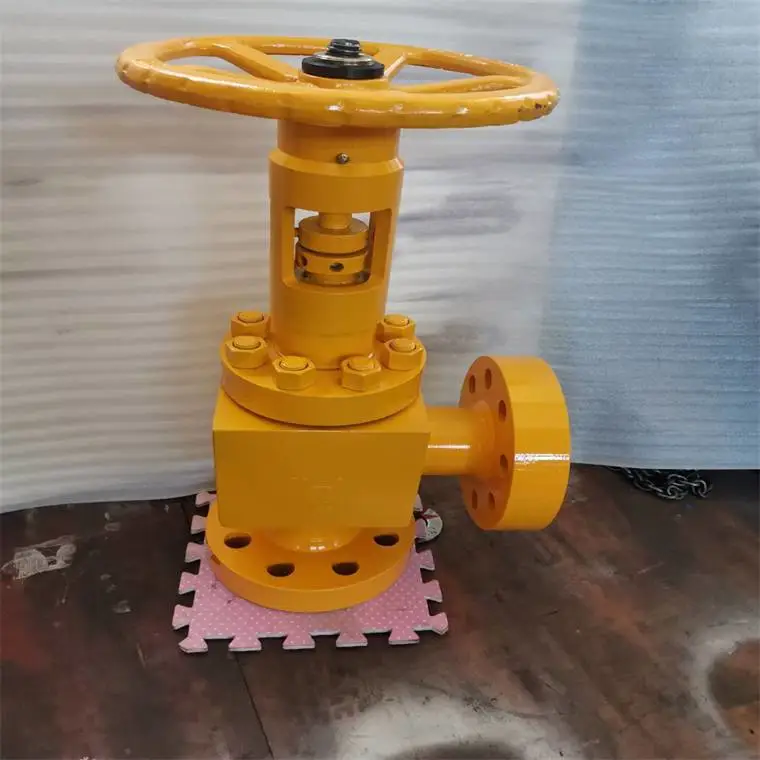

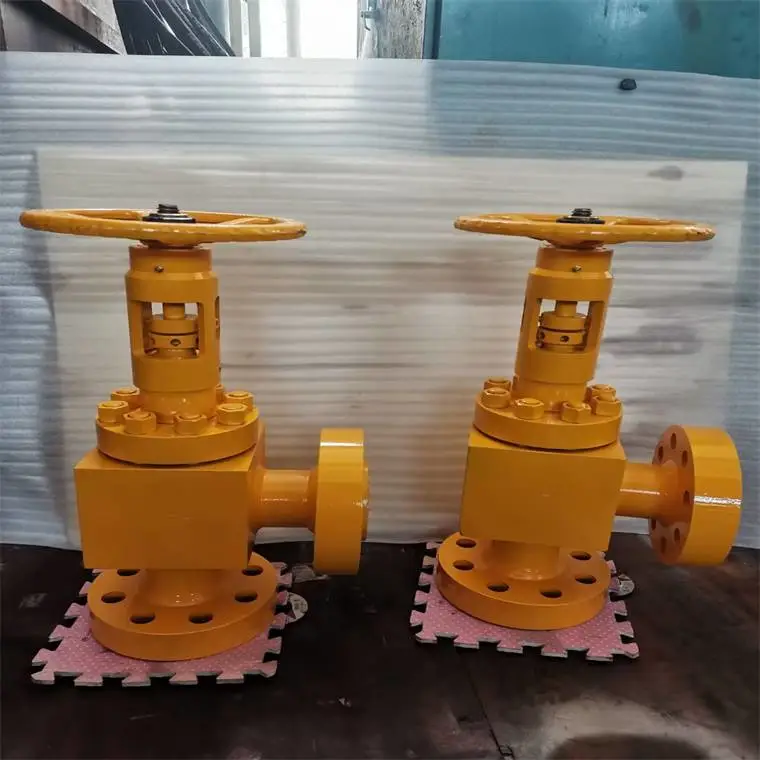

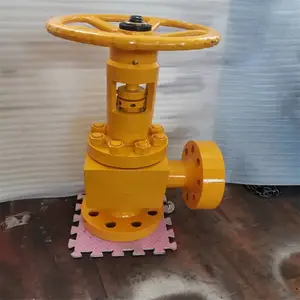

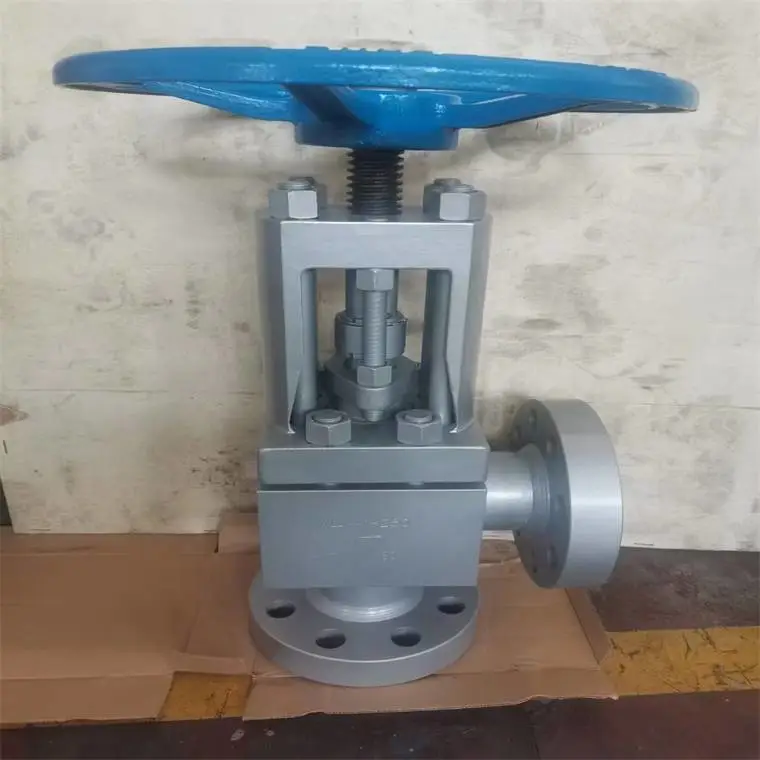

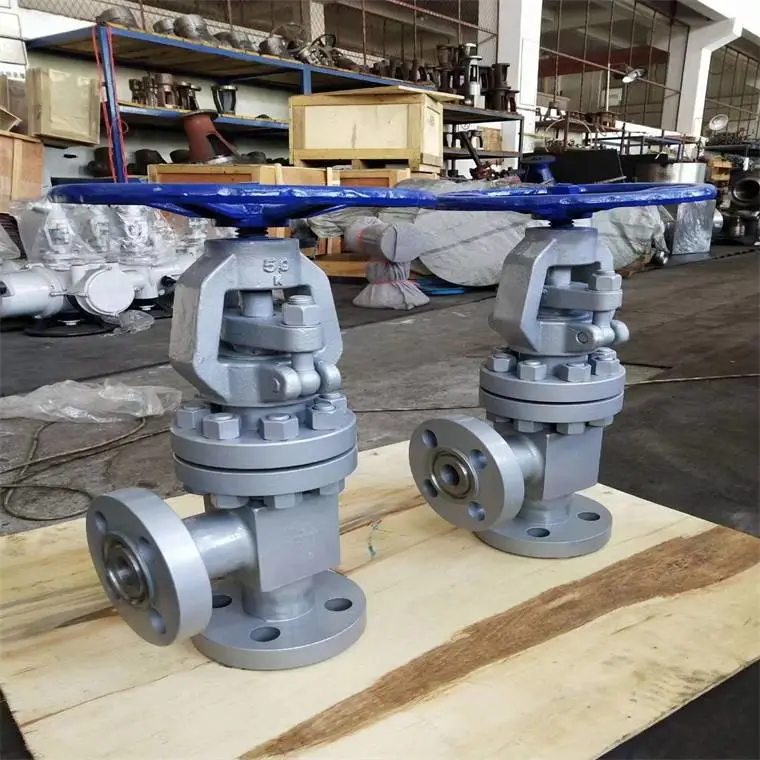

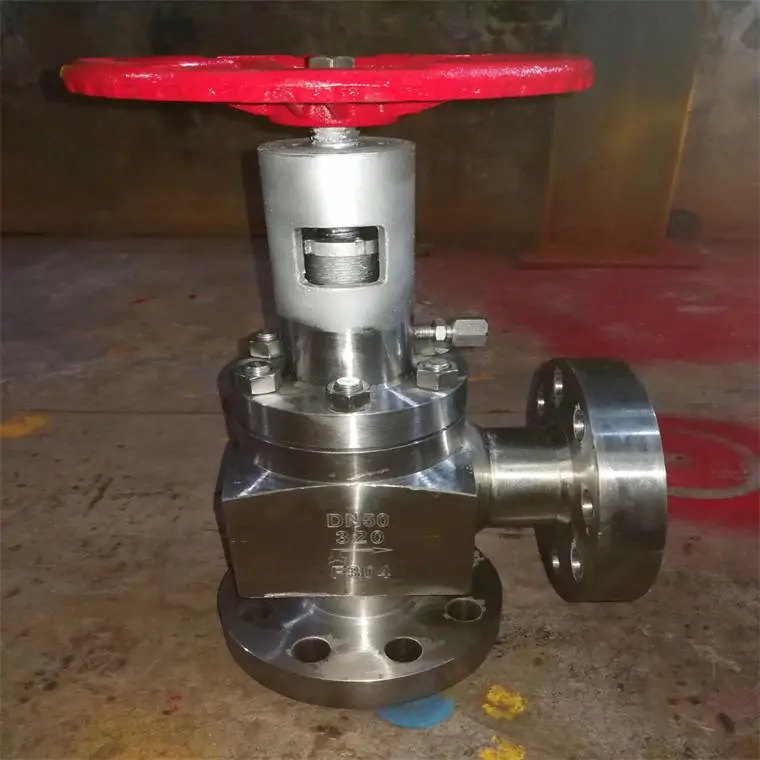

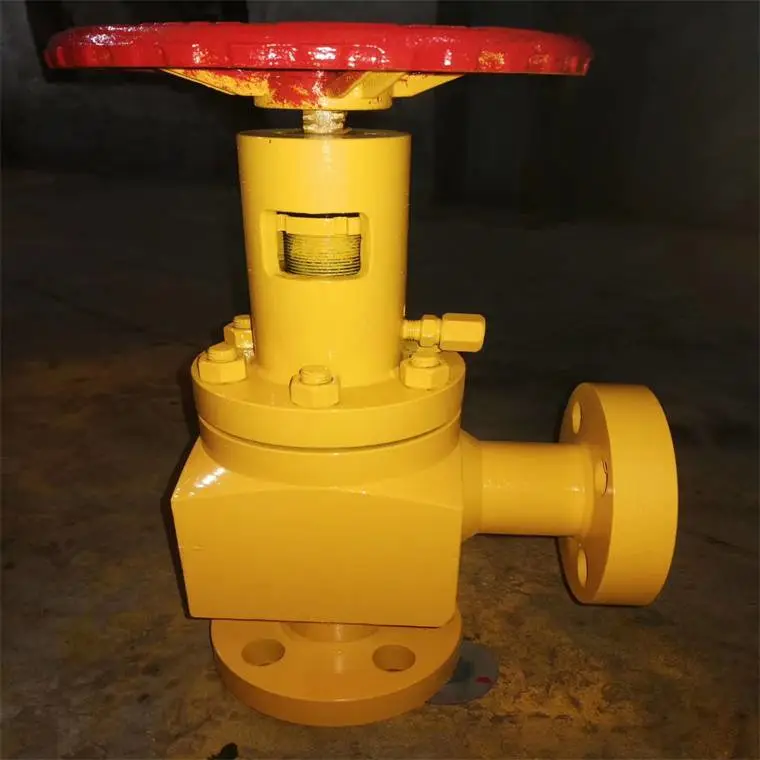

LJ647Y气动高压平衡角式节流截止阀 产品说明
实现了介质输送、截止、调节等功能,其密封性能直接影响到航天设备的***运行。高压角式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此,这种类型的截流截止阀阀门适合作为切断或调节以及节流用。高压平衡角式截止阀(J47Y、J67Y)的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,适合于对流量的调节。
截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,所以截止阀的全开位置,应由阀瓣的行程来决定。
LJ647Y气动高压平衡角式节流截止阀工作原理
高压平衡角式截止阀(J47Y、J67Y)的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀启闭过程中 启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。
截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与阀座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全闭过程中阀瓣行程小,其高度相对较小。截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。
高压角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
LJ647Y气动高压平衡角式节流截止阀结构特点:
1、阀瓣没有通孔,介质从阀瓣流入阀门中腔使阀瓣所受介质平衡,启闭力矩小。
2、升降式阀杆结构,开启轻便,密封性好。
3、采用F-4复合橡胶密封圈,密封性好,且耐酸碱腐蚀
4、制造验收标准,JB/T450-1992。
高压角式截止阀的进出水通道在同一方向上不成90°直角。当流体通过阀门时,它会改变方向,导致恒定的压降。高压角式截止阀*大的优点是阀门可以安装在管道系统的角落。这样可以节省90°弯头并使其更易于操作。因此,高压角式截止阀非常适用于天然气、化工、石化、石油、造纸、矿山、电力、液化气、食品、给排水、市政、机械设备配套、电子行业、城市建设等领域通过阀门的不同支架可驱动相配公称通径阀门,而直接装置管线系统,实现就地/远程自动控制阀。具有可靠性设计,标准化的配置,运行平稳,启/闭时间短,断信号时,具有保护功能,能源故障备有气动/手动转换装置。
1、气动
打开平衡阀,关闭气源
轻松转动手轮,逐渐使手柄推移手动指牌位置;
转动手轮逆时针阀门关,顺时针阀门为开。
2、手动--->气动(有气源时)
打开气源,关闭平衡阀;
轻松转动手轮,手柄回复气动指牌位置,即阀门自动控制。
严禁敲打或撞击手柄
产品特性
MZSS系列气动执行器专为解决在用手动阀门,通过阀门的不同支架可驱动相配公称通径阀门,而直接装置管线系统,实现就地/远程自动控制阀。具有可靠性设计,标准化的配置,运行平稳,启/闭时间短,断信号时,具有保护功能,能源故障备有气动/手动转换装置。
技术参数
| 配 置 阀 | 公称通径(DN/mm) | 50~700 | |||||
| 公称压力(DN/MPa) | 1.6~10.0 | ||||||
| 气缸类型 | 单缸单活塞双动作/双缸双活塞双动作(任选) | ||||||
| 工作介质 | 经净化压缩空气 | ||||||
| 介质温度 | 5~55℃(低于5℃的压缩空气需经特殊除水处理) | ||||||
| 工作环境 | 潮湿、多尘、易燃、易爆 | ||||||
| 气缸操作压力(MPa) | 0.25~0.5 | ||||||
| 阀 门 | 公称通径(DN/mm) | 50~100 | 125~200 | 250~300 | 350~400 | 500~600 | 700 |
| 开关全行程切断时间/S | <4 | <8 | <13 | <16 | <22 | <25 | |
| 气动/手动装置形式 | 手轮上装式/手轮中间式(任选) | ||||||
| 气动/手动装置操作 | 详见指示牌所示、操作要领 | ||||||
| 阀门控制型式 | 单电控/双电控(任选)可提供防爆型 | ||||||
| 执行机构与阀连接 | 气动控制阀数据单 |
执行机构尺寸
| 公称通径(DN/mm) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| 气缸内径(mm) | 120~160 | 200 | 300 | 360 | 400 | 615 | ||||||||
| 单缸高度(H/mm) | 405 | 475 | 525 | 565 | 605 | 780 | 830 | 930 | 1000 | 1080 | 1130 | 1200 | 1300 | 1450 |
| 双缸高度(H/mm) | 560 | 630 | 680 | 720 | 760 | 930 | 980 | 1080 | 1150 | 1230 | 1280 | 1350 | 1450 | 1600 |
执行机构控制配件技术参数
| 项目\\型号名称 | LLF 3 25 防爆阀门控制箱 | VAP ASCO 电磁阀 | 防爆软管 | 限位开关(回讯器) |
| 性能规范 | 隔爆型 本安型 使用压力:0.02-0.1MPa | 24VDC 使用压力 0.02-0.1MPa | 耐压:2.0MPa 围转:360° | 220VDC 0.5A 触点:单级双触点 |
| 气源连接螺纹 | 通径6mm/3-M12×1.25 通径10mm/3-M18×1.5 通径15mm/3-M22×1.5 | 接口直径 Rc1/4、Rc1/2 | ||
| 电源进线防爆软管接螺纹 | M27×1.5、G3/4 | |||
| 回讯器进线防爆软管连接螺纹 | M16×1、G1/2 | M16×1.5、Z1/2(进口) | ||
| 阀门公称直径配气源铜管直径 | DN50~150mm配φ8×1 DN200~250mm配φ12×1 DN300~600mm配φ16×1.5 DN700mm配φ18×2 | |||
| 备注 | ·手控装置有自锁机构 ·电路故障时进行手动操作 | ·VPA和ASCO电磁阀、限位开关的控制 电源回讯器等可集中接入接线盒中。 |
气动
打开平衡阀,关闭气源
轻松转动手轮,逐渐使手柄推移手动指牌位置;
转动手轮逆时针阀门关,顺时针阀门为开。
2、手动--->气动(有气源时)
打开气源,关闭平衡阀;
轻松转动手轮,手柄回复气动指牌位置,即阀门自动控制。
严禁敲打或撞击手柄
LJ647Y气动高压平衡角式节流截止阀性能参数
| 技术参数 | 压力等级(MPa) | ||||||
| 16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 40.0 | ||
| 公称压力(MPa) | 16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 40.0 | |
| 试验压力(MPa) | 强度 | 24.0 | 30.0 | 37.5 | 48 | 52.5 | 60 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | |
| 适用介质 | 水、油品、天然气等 | ||||||
| 工作温度 | -29~120℃ |

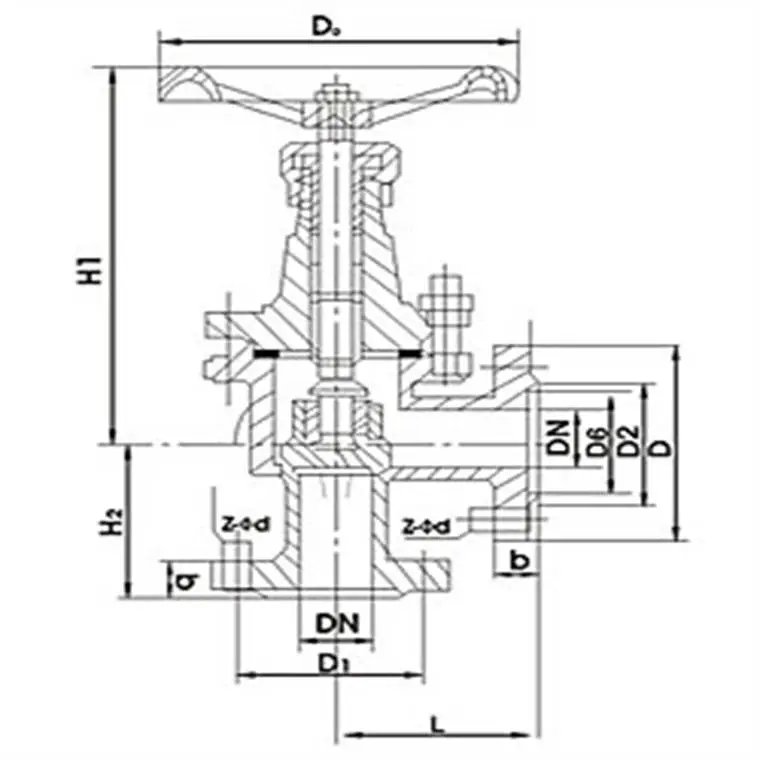

L/J47Y平衡角式截止阀外形结构图
LJ647Y气动高压平衡角式节流截止阀外形尺寸
气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。
使用压缩空气作为动力源的阀门大部分采用远程控制,由主控室手动或自动触发动作指令,使进、排气电磁阀动作,向执行机构供、排压缩空气。压缩空气作用在活塞或隔膜上,克服阀门动作的摩擦力和阀杆上的弹簧弹力,从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆,带动阀芯上下动作,使阀门打开或关闭。
在阀门失气,驱动头内无压缩空气时,阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气,供气压力一般为4~9bar,在进入到阀门之前,首先通过过滤器将压缩空气过滤、净化,然后通过减压阀减压,入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的,调节前要先拧松保护盖。
气动控制装置的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依*变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。
术语和定义
下列定义和术语适用于本标准。
3.1.控制压力:控制驱动机构的外界气源压力(通常为压缩空气)。
3.2. 管道压力:管道内部的承受流体压力。
3.3.阀座上流:管道内部流体的方向从阀座之上到阀座之下。
3.4.阀座下流: 管道内部流体的方向从阀座之下到阀座之上。.
3.5.防水锤:在封闭的管道内,防止出现当水流在极短的时间内流速突然提高或降低,发生的水锤现象(即管道震动)。
3.6.单作用常闭:在单控制气源压力情况下,气缸打开;在无气源控制压力情况下,弹簧自动复位保持常闭。
3.7.单作用常开: 在单控制气源压力情况下,气缸关闭;在无气源控制压力情况下,弹簧自动复位保持常开。
3.8.双作用常闭:在双控制气源压力情况下,气缸打开或关闭;在无气源压力情况下,弹簧自动复位保持常闭。
3.9.双作用常开:在双控制气源压力情况下,气缸打开或关闭;在无气源压力情况下,弹簧自动复位保持常开。
3.10.双作用自由态:在双控制气源压力情况下,气缸打开或关闭;在无气源压力情况下,无弹簧复位,活塞最后停止位置不确定,从而无法确定阀门打开或者关闭。
气动截止阀型号编制说明由截止阀类型,驱动方式,连接方式,结构形式,密封材料,公称压力,阀体材料等代号来表示,主要是针对现有的气动截止阀产品做型号说明,如定做的截止阀产品在材质、结构发生变化时,请根据阀门编制方法中进行选型。
气动截止阀型号编制表示方法:
截止阀附加代号:W表示波纹管、D表示低温、B表示保温;
1)截止阀类别代号:J表示截止阀;
2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
3)截止阀连接方式:4法兰连接、6焊接;
4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
6)截止阀公称压力:16表示压力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
气动截止阀型号编制举例说明: WJ641H - 16C 气动波纹管截止阀 1、W:表示波纹管
2、J:表示截止阀; 3、6:表示传动方式为气动; 4、4:连接方式为法兰连接; 5、1:结构形式为直通流道; 6、H:密封副材料不锈钢硬密封; 7、16:表示公称压力为1.6MPa; 8、C:表示阀体材料为碳钢。
从分析可知,当阀门保护方式为失气打开时,必须选择单作用的正作用气缸。当阀门的保护方式为失气关闭时,必须选择单作用的反作用气缸。单作用的正作用气缸在阀门关闭时必须维持持久的稳定气源压力,对气源的稳定性和持久性要求较高常闭阀尽可能地避免选择这种设计,此结构适用于常开阀。单作用的反作用气缸适用于常闭阀,但对于弹簧的要求较高,应具有稳定持久的弹力。
L/J67Y平衡角式截止阀外形结构图
LJ647Y气动高压平衡角式节流截止阀连接尺寸
高压平衡角式截止、节流阀标准,截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
使用保养及注意事项 ,
1、产品出厂前均作了强度试验和密封试验,使用时除两端外的其他连接处均应保持初始状态。
2、本系列产品操作手柄上标有启闭旋向标志,并根据限位柄升降大小,调节启闭高度。
3、关闭阀门时严禁使用加力杆。
4、产品使用过程中,要定期向油杯内注入定量润滑脂。
5、如因易损件损坏而泄漏,要及时更换易损件。
6、检修过程中,要将阀门内腔清洗干净,组装时注意保护密封胶圈,防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。
7、阀门储存停用期间,应将阀瓣处于关闭位置,长期存放应置于通风干燥处,定期检查保养。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号,请角式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请我们一定会尽心尽力为您提供优质的服务。
