气动美标法兰防爆截止阀J641W 气动美标法兰防爆截止阀  美标法兰防爆截止阀 气动美标截止阀

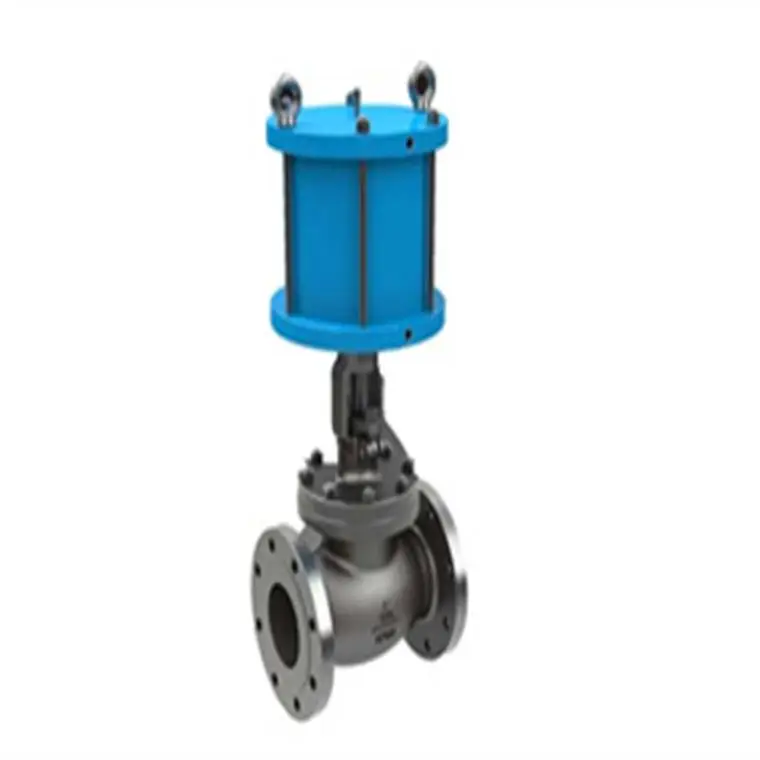

一、J641W-150LB直行程双作用气动美标法兰直通截止阀 J641H气动美标磅级法兰截止阀概述
气动美标截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命 。


可与进口设备配备使用。阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构，***阀门开启运行时不经阀杆外漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。

气动截止阀工作原理：使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构***、排压缩空气。
J641W-150LB直行程双作用气动美标法兰直通截止阀 J641W-150LB直行程双作用气动美标法兰直通截止阀

J641H气动美标磅级法兰截止阀

气缸使用介质：J641W-150LB直行程双作用气动美标法兰直通截止阀

二、气动美标法兰防爆截止阀J641W气动美标截止阀结构特点
1、上海申弘阀门有限公司主营阀门有：动铸钢截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。
2、气动铸钢截止阀阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、气动铸钢截止阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、气动铸钢截止阀阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、气动铸钢截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

气动美标法兰防爆截止阀J641W阀门材质

J641W-150LB直行程双作用气动美标法兰直通截止阀

气动美标法兰防爆截止阀J641W美标截止阀技术要求：
设计和制造：ANSI B16.34、BS1873
结构长度：ANSI B16.10
法兰连接：ANSI B16.5
试验和验收：API 598

气动美标法兰防爆截止阀J641W直行程带调节执行器维护保养
J641W-150LB直行程双作用气动美标法兰直通截止阀

气动美标法兰截止阀J641W直行程带调节执行器订货须知
1、执行机构的型号规格。

2、供气压力。

3、行程。

4、是否佩带手轮机构及手轮机构安装方式（侧装、顶装）。

5、附件（是否要带定位器、减压阀、电磁阀等）。

6、其它特殊要求。

气动美标法兰截止阀J641WJ641W-150LB直行程双作用气动美标法兰直通截止阀 气动美标截止阀技术参数和性能

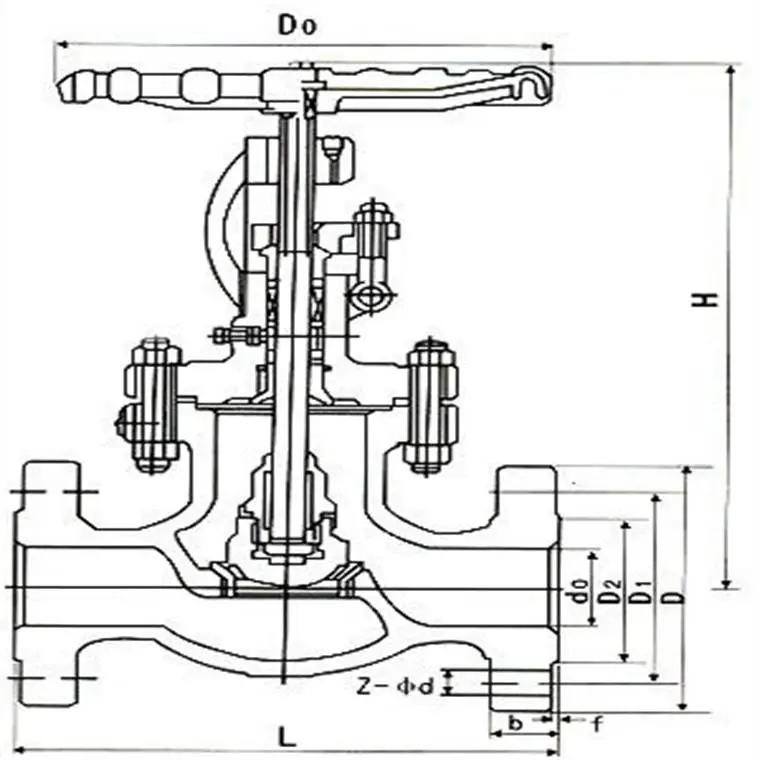

气动美标法兰截止阀J641W气动美标截止阀主要外形尺寸、连接尺寸及质量

气动美标法兰截止阀J641W美标截止阀试验压力：

气动美标法兰截止阀J641W美标截止阀主要零部件:

气动美标法兰截止阀J641WJ41W美标截止阀

J641W-150LB直行程双作用气动美标法兰直通截止阀

J641W-150LB直行程双作用气动美标法兰直通截止阀

J641W-150LB直行程双作用气动美标法兰直通截止阀 法兰截止阀的安装与维护

J641W-150LB直行程双作用气动美标法兰直通截止阀

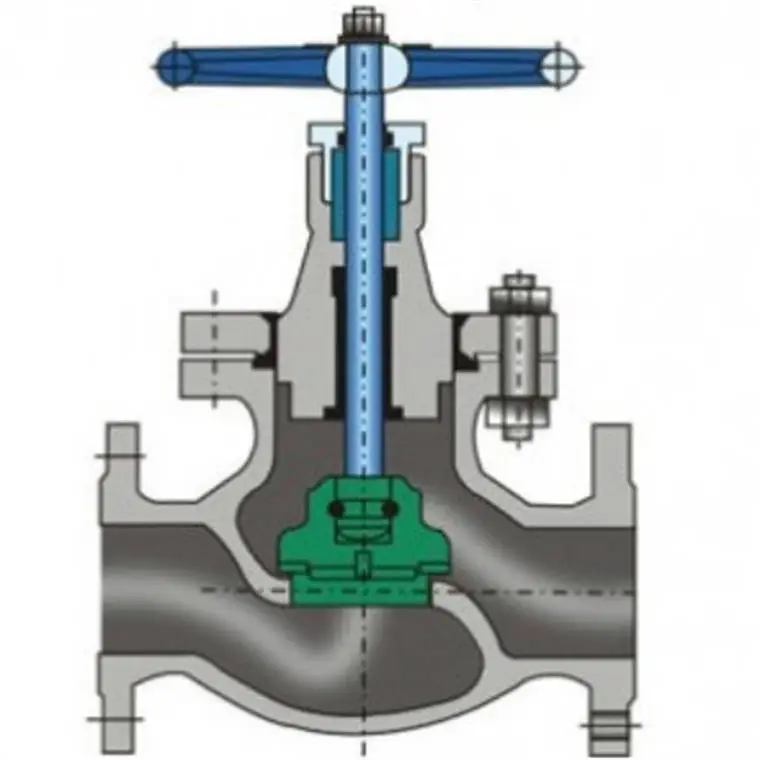

法兰截止阀开启过程

1在关闭位置，法兰截止阀阀体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
