一、产品描述

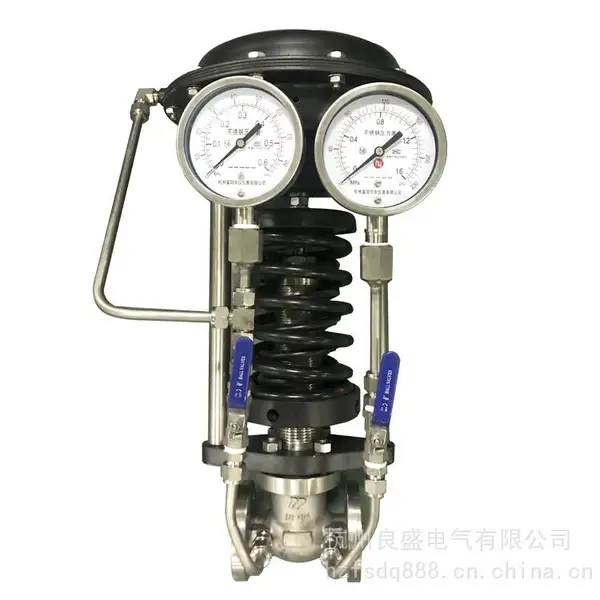

       杭州ZZYP-16B/K蒸汽自力式减压阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品*大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏，密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、稳压（用于阀前调节）的自动控制

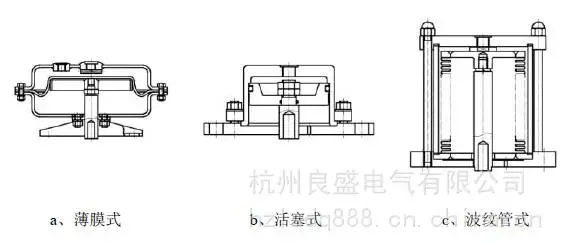

       杭州ZZYP-16B/K蒸汽自力式减压阀产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构（详见图片1）；执行机构有薄膜式、活塞式二种（详见图片2）；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有I***、IV级和V***三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

二、技术数据：

填料：氟四氟乙稀

型式：单座、双座

公称通径：DN20-DN300

公称压力：ANSI150、300、600LB

JIS10、16、20、30、40K

PN1.6、2.5、4.0、6.4MPa

连接方式：法兰：FF、RF、RJ和LG

法兰标准：ANSI B16.5,JISB2201

JB/T79.1 PN1.6MPa,JB/T79.2

螺纹：DIN、NPT、RC、BSP、G等

焊接：GB12224-89

密封面形式：PN16凸面、PN40、PN63、PN100为凹面

材质：WCB、WCC、WC6、304、316、304L、316L

上阀盖：标准型(-20℃一+200℃)

低温型(-60℃-196℃)

散热型(-40℃450℃)

波纹管密封型

压盖形式：压板式

填料：V型氟四氟乙稀、柔性石墨

三、主要零件材料：

四、执行机构与选配附件

杭州ZZYP-16B/K蒸汽自力式减压阀故障原因分析及排除方法：
